電氣項目變復雜后，電纜管理成為瓶頸。一個大型設備項目，可能包含上百條電纜，每條電纜又有多個芯線。需要查找某個特定電纜？逐條翻看。需要修改兩根芯線的連接？先斷開，再重新連接，容易出錯。
原理圖和3D線路之間來回切換，找到對應的電纜需要時間。一個包含200條電纜的項目，定位和修改電纜連接可能需要30-60分鐘。這個時間完全是重復勞動。
Electrical 2026的核心改進是電纜管理功能。新增高級過濾選項和切換電纜芯命令。配合改進的導航功能，電纜查找和編輯效率提升50%以上。
此外還包含4個實用更新：隱藏系統類、單獨走線、動態連接器改進、數據更新優化。這些改進讓電氣設計工作流程更順暢。
傳統的電纜管理界面只能逐條瀏覽。項目規模小的時候問題不大。50條電纜以內，人工翻閱還能接受。但項目規模擴大后，問題就暴露了。
一個工業自動化設備項目，包含150條電纜，1200根芯線。需要找到某個特定功能的電纜，比如所有連接到PLC的通訊電纜。沒有篩選工具，只能逐條檢查電纜的連接對象。這個過程可能需要20-30分鐘。
另一個痛點是電纜芯線的交換。設計變更時，需要調換兩根芯線的連接。傳統方式是手動斷開兩根芯線，記住它們的連接對象，然后交叉重新連接。這個過程容易出錯，特別是芯線數量多的時候。

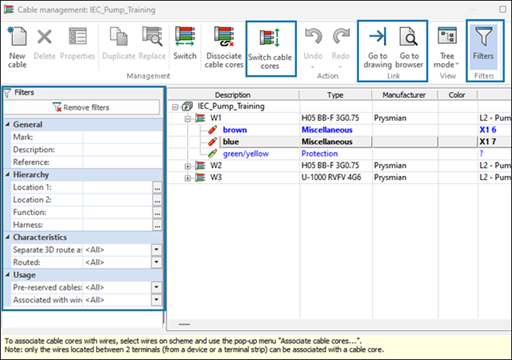

Electrical 2026在過濾器面板新增7個過濾維度。參考編號、功能、線束、3D線路裝配體、走線狀態、預設電纜、電線關聯。這些過濾器可以組合使用。
具體場景：需要找到所有已經完成3D布線但還沒有關聯電線標記的電纜。勾選已走線和與電線關聯兩個過濾器。系統立即顯示符合條件的電纜清單。原來需要30分鐘的工作，現在10秒完成。
多個過濾器組合使用，可以實現精確查找。比如查找特定線束中的預設電纜?；蛘卟檎夷硞€(gè)3D裝配體中未走線的電纜。每次篩選都是實時響應，不需要等待。
新增的切換電纜芯命令解決了芯線交換的痛點。選中兩根需要交換的芯線，點擊切換命令。系統自動斷開原有連接，交換兩根芯線，重新建立連接。整個過程一鍵完成。
這個功能支持同一電纜內的芯線交換，也支持不同電纜之間的交換。設計變更時特別有用。比如需要將兩個電機的控制線對調，直接選中對應的芯線，執行切換。不需要手動修改原理圖。
自動斷開和重新關聯的機制保證了數據完整性。不會出現忘記連接或者連接錯誤的情況。對于復雜電纜，這個功能節省的時間更明顯。一個32芯電纜的部分芯線調整，從15分鐘降到1分鐘。
電纜管理對話框新增兩個導航命令。轉至工程圖直接跳轉到放置該電纜的原理圖。轉至瀏覽器打開零部件瀏覽器并高亮顯示電纜的原始零部件。
這兩個功能打通了電纜管理、原理圖設計和3D布線之間的壁壘。在電纜清單中發現問題，一鍵跳轉到原理圖修改。修改完成后，立即在3D視圖中驗證。整個流程無縫銜接。
電線標記功能也得到增強?？梢灾苯釉陔娎|管理對話框中顯示電線標記文本。包括等電位號和電線標記。這提供了更清晰的電線信息，改進了原理圖中的導航效率。
對于管理大型電氣項目的工程師，這些改進直接提升工作效率。一個200條電纜的項目，電纜查找和修改的時間從原來的平均45分鐘降到20分鐘左右。效率提升超過50%。
多人協同設計時，導航功能的價值更明顯。電氣工程師可以快速定位同事設計的電纜，檢查連接是否正確。3D布線工程師可以直接從原理圖跳轉到對應的3D路徑。溝通成本大幅降低。
對于需要頻繁變更設計的項目，切換電纜芯功能是剛需。工業設備的功能調整，往往涉及控制線的重新分配。現在這個過程變得簡單可靠，設計迭代速度明顯加快。
除了核心的電纜管理功能，Electrical 2026還包含四項實用更新：

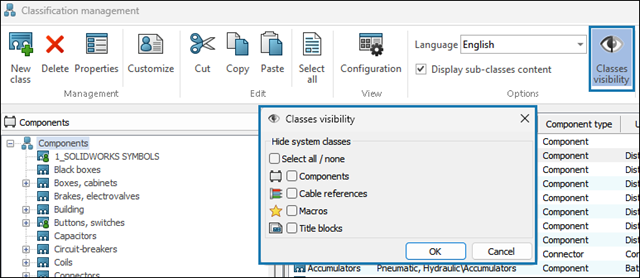

分類設計樹中包含大量默認的系統類?，F(xiàn)在可以隱藏未使用或默認的系統類，簡化分類設計樹。隱藏的類在分類管理對話框中保持可見，但會從庫和選擇界面中移除。
布設電線PropertyManager新增選定電線選項?？梢葬槍?duì)特定電線或一組選定電線單獨走線。這對特殊布線需求很有用，比如單獨處理屏蔽線或者高壓線。

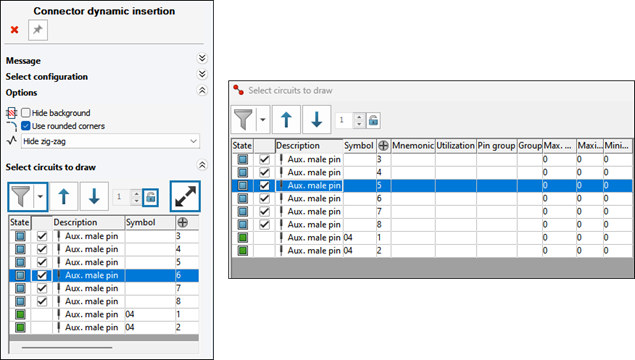

插入動態連接器對話框得到優化。對話框尺寸增大，顯示更多連接器回路和引腳詳細信息。過濾功能增強，通過大量引腳改進連接器管理。

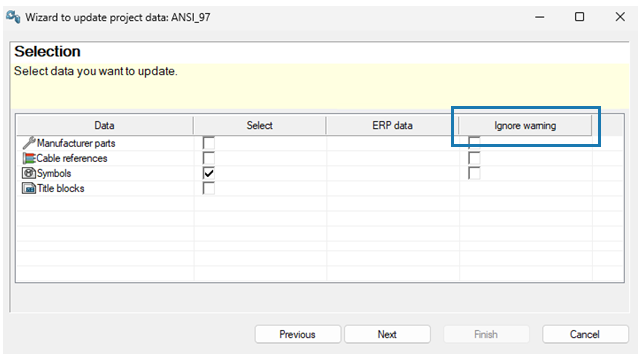

更新符號、制造商零件或電纜型號時，如果出現不一致，系統現在顯示警告消息而不是錯誤消息。新增忽略警告選項，簡化了更新流程。
當前版本的過濾器設置不能保存為預設。但過濾條件在同一會話中會保持。如果經常使用相同的過濾組合，建議將常用的篩選流程文檔化。
不會。切換電纜芯只改變電氣連接關系，不影響3D布線路徑。如果需要調整3D路徑，需要單獨在3D線路中修改。
可以。在類可見性對話框中，取消勾選對應的類即可恢復顯示。隱藏操作不會刪除任何數據，只是臨時隱藏顯示。
單獨走線只針對選中的電線進行布線，其他電線不受影響。傳統走線是為選定零部件的所有電線布線。單獨走線提供了更精細的控制粒度。
可以。用Electrical 2026打開舊版本項目后，所有新功能都可以使用。電纜管理、過濾、切換等功能立即可用，不需要項目升級。
碩迪科技是SOLIDWORKS Electrical的授權服務商，為企業提供全方位的電氣設計解決方案。產品銷售與靈活的SOLIDWORKS許可證服務；技術培訓與實施服務；SOLIDWORKS系列產品硬件配置咨詢；企業數字化解決方案
服務熱線：400-009-9965
企業郵箱：solidworks@solidextend.com
官方網站：aodw.org.cn
Electrical 2026新功能的核心價值是電纜管理效率的大幅提升。高級過濾、一鍵切換、智能導航三大功能協同工作，讓大型項目的電纜管理從繁瑣變得高效。
配合隱藏系統類、單獨走線、動態連接器改進和數據更新優化，整個電氣設計工作流程更加流暢。雖然更新數量不多，但都針對實際工作中的痛點。
對于管理復雜電氣項目的企業，這次更新能帶來明顯的效率提升和錯誤率降低。建議評估項目規模和工作流程，選擇合適的升級時機。
