基于模型的定義（MBD）取代傳統二維工程圖，所有尺寸公差信息直接標注在三維模型上。一個復雜零件可能包含上百個DimXpert特征、幾十個注解視圖。需要查找某個特定的尺寸標注？逐個展開特征樹，逐條翻看。
一個包含150個DimXpert特征的箱體零件，需要修改某個孔的位置公差。在特征樹中定位這個標注，可能需要5-10分鐘。如果需要核對多個同類尺寸，時間成倍增加。
MBD 2026的主要更新是DimXpertManager過濾器功能。輸入關鍵字，立即顯示相關特征和注解。查找時間從分鐘級降到秒級。雖然只有一個更新，但解決了標注查找慢的老大難問題。
傳統的DimXpertManager以樹狀結構顯示所有特征。特征按照創建順序排列。沒有分類，沒有篩選。想找某個特定標注，只能一個個展開查看。
一個典型場景：機械設計師收到質量部門的反饋，某個孔的位置度公差需要調整。設計師知道是φ8的孔，但這個零件有20多個φ8的孔。在DimXpertManager中，這些孔的標注分散在不同位置。
傳統方式是展開特征樹，逐個查看標注內容。每個特征都要點開，確認是不是目標孔的標注。20個特征檢查下來，至少需要5分鐘。如果零件更復雜，特征數量更多，時間更長。
另一個麻煩是注解視圖的管理。MBD零件通常包含多個注解視圖，對應不同的檢驗階段或裝配要求。需要找到包含特定信息的視圖，也需要逐個打開檢查。

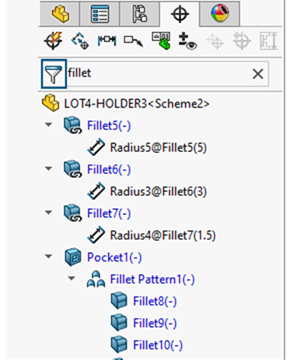

MBD 2026在DimXpertManager頂部新增過濾器功能。這是一個搜索框，支持關鍵字搜索。輸入關鍵字，系統立即篩選顯示包含該關鍵字的特征、注解和注解視圖。
具體使用：需要找φ8孔的位置度標注。在過濾器中輸入φ8或位置度。系統立即顯示所有相關的DimXpert特征。不相關的特征自動隱藏。
過濾是實時的。每輸入一個字符，顯示結果立即更新。輸入孔，顯示所有與孔相關的標注。繼續輸入孔 M8，進一步篩選到M8螺紋孔。這種漸進式搜索讓定位更精確。
清除過濾器，所有特征重新顯示。這個過程是非破壞性的，不影響模型數據。只是改變顯示內容，方便查找。
過濾器支持三類對象的搜索，搜索范圍廣泛，可以按不同維度快速定位目標標注：
| 搜索對象類型 | 包含內容 | 搜索示例 |
|---|---|---|
| DimXpert特征 | 尺寸、公差、基準等所有標注元素 | ? 按尺寸值：25（找到所有25mm的尺寸） ? 按公差類型：位置度、同軸度 ? 按基準：基準A（找到所有引用基準A的標注） |
| 注解 | 文本注釋、表面粗糙度符號、焊接符號等 | ? 按符號類型：粗糙度、焊接 ? 按注釋內容：重要、檢驗 |
| 注解視圖 | 保存的視圖配置 | ? 按視圖名稱：前視、檢驗 ? 按用途：裝配、加工 |
這種多維度搜索能力讓工程師可以從不同角度快速定位需要的標注信息。對于包含多個注解視圖的復雜零件特別有用，大大提高了MBD數據管理的效率。
審查人員需要檢查所有位置度公差是否符合標準。在過濾器中輸入"位置度"，所有相關標注集中顯示。一個包含50個位置度標注的零件，檢查時間從30分鐘降到10分鐘。
客戶要求將某個尺寸的公差收緊。比如所有φ6孔的位置度從0.1改為0.05。搜索"φ6"，找到所有相關標注。批量修改，避免遺漏。
生產部門反饋某個特征的公差過緊，需要放寬。質量工程師在MBD模型中搜索該特征，快速定位標注。整個流程加快，響應更快。
新員工學習MBD標注規范時，可以通過過濾器快速找到特定類型的標注示例。搜索"基準"，看到所有基準的定義方式。這種主動搜索比被動瀏覽快得多。
對于中等復雜度的零件（50-100個DimXpert特征），單次標注查找時間從平均3-5分鐘降到10-20秒。時間縮短約90%。
對于復雜零件（100個以上特征），節省更多。原來可能需要10分鐘才能找到目標標注，現在幾秒鐘就能定位。每天需要查找標注5-10次的MBD設計師，每天可以節省30-60分鐘。
設計審查和質量檢查的時間節省更可觀。批量檢查某類標注時，過濾器讓工作從"大海撈針"變成"有的放矢"。一個完整的MBD零件審查，時間可以減少40-50%。
支持尺寸值、公差類型、基準名稱、特征名稱等所有文本內容?？梢允菙?shù)字（如"25"）、符號（如"φ"）、文字（如"位置度"）或組合。搜索不區分大小寫，支持部分匹配。
過濾功能本身不提供批量編輯。但篩選出目標特征后，可以逐個編輯。如果需要批量修改，建議使用SOLIDWORKS的設計表或配置功能配合過濾器使用。
當前版本的過濾器不支持保存搜索條件。每次需要重新輸入關鍵字。但過濾條件在同一會話中會保持，切換到其他零件再返回時需要重新輸入。
MBD導出的3D PDF文件支持內置的搜索功能?？梢运阉魑谋咀⒔夂统叽缰?。但這是PDF閱讀器的功能，與SOLIDWORKS的過濾器是獨立的兩個工具。
可以。用MBD 2026打開舊版本創建的文件后，過濾器功能立即可用。不需要重新創建DimXpert特征或注解，直接可以搜索。
碩迪科技是SOLIDWORKS MBD的授權服務商，為企業提供完整的三維標注解決方案：產品銷售與許可證服務；MBD實施與培訓服務；企業標準化咨詢；系統集成服務。
服務熱線：400-009-9965
企業郵箱：solidworks@solidextend.com
官方網站：aodw.org.cn
MBD 2026雖然只有一個新功能，但恰好解決了三維標注管理的老大難問題。DimXpert過濾器讓復雜零件的標注查找從繁瑣變得快速。
對于大量使用MBD工作流程的企業，這個看似簡單的功能能帶來實在的時間節省。每天節省的30-60分鐘，一年累計就是100小時以上。
更重要的是降低了MBD應用的門檻。新人能更快上手，老員工能更快完成工作。這對于正在推廣MBD的企業來說，是一個重要的幫助。
建議評估企業的MBD應用程度和零件復雜度，選擇合適的升級時機。
