SOLIDWORKS Plastics 2026聚焦注塑缺陷預防
注塑模具設計中最頭疼的兩個問題：短射和氣穴。
短射導致零件不完整。反復試模浪費時間和材料。氣穴造成燒焦痕跡，影響外觀和強度。傳統方式只能靠經驗猜測，失敗了再調整。
Plastics 2026帶來兩個關鍵功能，直接解決這兩個痛點。

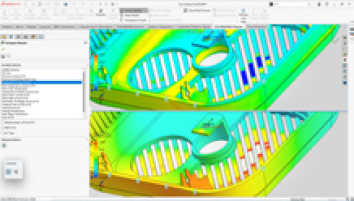

未填充包絡體圖解：快速識別短射區域
SOLIDWORKS Plastics 2026核心功能：未填充包絡體可視化
短射區域一目了然
新增未填充包絡體圖解，短射時自動生成。填充不完整的區域用顏色標識，哪里沒填滿立刻看清。
使用方式：運行填充仿真，選擇"未填充包絡體"結果類型。系統自動計算未填充區域，用漸變色顯示填充程度。
實際作用：第一次仿真就能發現問題位置，不用猜測哪里會短射。優化澆口位置有了依據，調整工藝參數有了參考。以前全靠經驗和試錯，現在看圖就知道。
典型改進流程
初始設計短射。查看未填充包絡體圖解，發現遠端角落填充不足。調整澆口位置或增加注射壓力。再次仿真驗證改進效果。填充完整，確認方案。
傳統方式需要3-5次試?！，F(xiàn)在仿真2次就能解決。每個模具節省2-3萬元試模費用。
Plastics 2026重點功能：邊線排氣口定義
排氣分析更接近實際
以前只能在頂點上定義排氣孔。實際模具的排氣槽是沿邊線分布的，點狀定義不夠真實。
Plastics 2026支持在模型邊線上定義排氣口邊界條件。排氣槽的實際形狀和位置可以模擬。
適用區域：型腔邊界、冷澆道系統、分型面位置都可以定義邊線排氣口。模具實際有排氣槽的地方，仿真都能模擬。

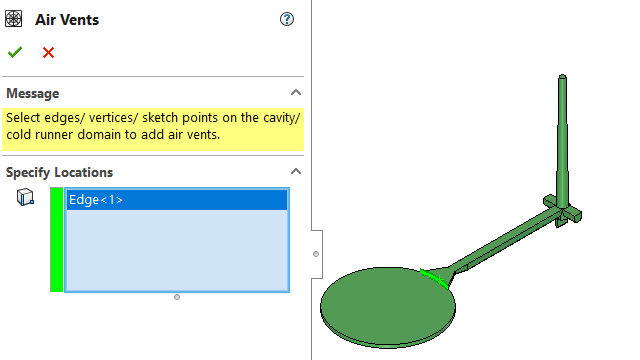

在模型邊線上直接定義排氣口，模擬更真實
仿真結果改進：排氣速度計算接近實測值，氣穴位置預測與試模結果吻合，燒焦風險判斷減少誤報。仿真可信度上升，試模次數下降。
實際應用案例
大型家電外殼注塑，分型面長達800mm。用頂點定義排氣孔，需要設置20個點，費時費力。改用邊線定義，選擇分型面邊線即可。設置時間從30分鐘降到5分鐘。
仿真顯示兩個位置容易產生氣穴。在模具上增加排氣槽。一次試模成功，表面質量合格。
Plastics 2026性能提升
求解速度加快15-30%。準確性保持不變。
| 仿真類型 | 性能提升 | 實際影響 |
|---|---|---|
| 填充仿真 | 15% ?? | 10分鐘仿真縮短到8.5分鐘 |
| 保壓仿真 | 30% ?? | 20分鐘仿真縮短到14分鐘 |
| 冷卻仿真 | 25% ?? | 15分鐘仿真縮短到11分鐘 |
原因：優化基礎方程組求解算法。穩健性和準確性保持不變，只是速度更快。
累積效果：完整分析流程（填充+保壓+冷卻）原需45分鐘，現在只需33.5分鐘。每個分析節省11.5分鐘，一天多跑4-5個方案。
Plastics 2026其他更新
熱固性材料增強
用戶界面參數重新命名，更符合實際工藝術語。
參數變化：
- "無功控制類型" → "熱固性材料注塑標準"
- "彈出轉換百分比" → "材料的目標注塑固化水平"
新增參數："注塑時高于目標固化水平的體積百分比"，默認90%，可根據材料調整。
材料數據庫更新
基于材料制造商最新數據。新增85個材料級別，更新12個，移除50個作廢級別。
新增材料：SABIC特種材料41個，CHIMEI 22個，Roehm GmbH 16個，Roehm America LLC 6個。
更新材料：SABIC特種材料12個。
材料庫保持最新，選材有最新參數。制造商停產的材料已清理，新推出的材料已添加。
技術問答
Q1：未填充包絡體圖解和傳統的填充比例顯示有什么區別？
A：填充比例顯示所有區域的填充程度，包括已完全填充的。未填充包絡體只顯示未充分填充的區域，更清晰。短射時直接看到問題位置，不用自己找。
Q2：邊線排氣口定義會增加計算時間嗎？
A：幾乎不增加。邊線定義的計算方式更高效，反而可能略快于多個點定義。實測差異在1-2%以內，可以忽略。
Q3：熱固性材料的參數改名會影響舊項目嗎？
A：不影響。打開2025或更早版本的項目，參數自動轉換到新名稱。仿真結果保持一致，只是界面顯示不同。
升級建議
推薦升級用戶
經常遇到短射問題的模具設計師應該升級。需要優化排氣系統的注塑工程師值得升級。使用熱固性材料的塑料制品廠建議升級。仿真分析任務量大的團隊，性能提升帶來的效率改進明顯。
觀望用戶
只做簡單零件注塑分析的團隊可以再等等。很少遇到短射和氣穴問題的項目，新功能用不上。對仿真速度要求不高的用戶，性能提升吸引力有限。
升級價值量化
每個模具節省2-3萬元試模費，每個分析節省11.5分鐘（一天多跑4-5個方案），排氣口設置時間從30分鐘降到5分鐘。10個模具項目的節省，就能覆蓋升級成本。
技術規格
系統要求
- Windows 10/11（64位）
- 16GB內存（推薦32GB）
- 支持OpenGL 4.5的顯卡
兼容性
- 支持SOLIDWORKS 2026所有版本
- 向下兼容2025及更早版本項目文件
- 材料數據庫可導入導出
許可類型
- SOLIDWORKS Plastics Standard
- SOLIDWORKS Plastics Professional
- SOLIDWORKS Plastics Premium
