汽車零部件供應商率先將數值分析納入其設計流程，從而縮短開發周期并降低生產成本。CST EM STUDIO (CST EMS) 等靜電場仿真工具也可用于產品開發。

本文檔介紹了使用 CST EMS 的步進電機仿真示例。

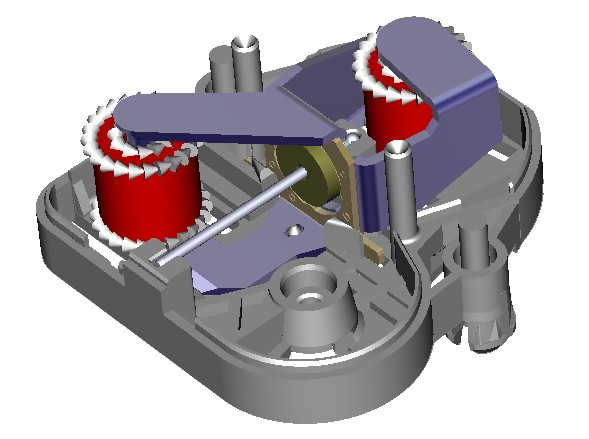

圖1：步進電機CAD導入模型

考慮在開發過程中使用模擬時，導入 CAD 數據是必不可少的。CST STUDIO SUITE 的 CAD 數據導入功能具有自動修復功能。這可用于修改形狀數據和參數化數據。

對于本例中的步進電機模型，從 Pro/Engineer? 導入的數據無需修改即可用于仿真。該模擬的主要目的是確認不同轉子位置的扭矩和角度之間的關系以及鐵質材料的非線性磁導率分布。

我們還研究了由線圈中的正弦電流引起的渦流對系統的影響。

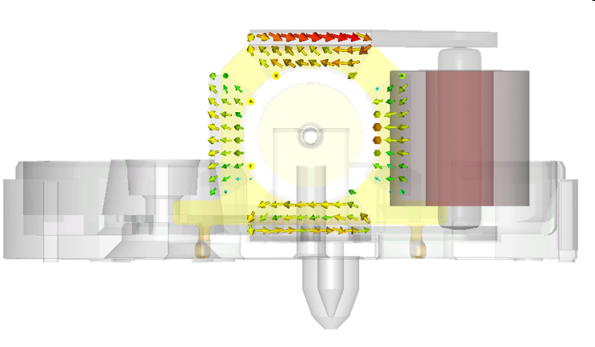

圖 2：磁通密度圖

從非線性靜磁場模擬中獲得的磁通密度圖如圖 3 所示。該圖顯示了磁鏈的位置。您還可以看到一些磁通量通過磁路的第二個支架。

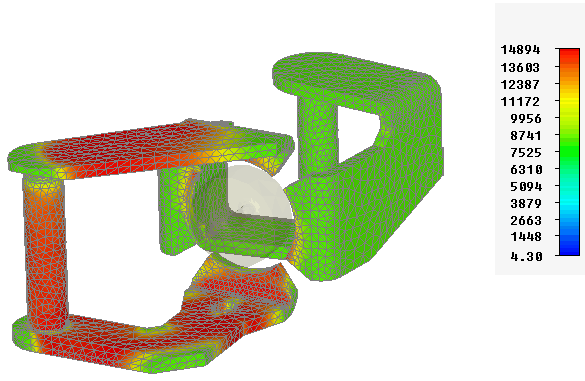

圖 3：相對滲透率分布

圖 3 顯示了相對滲透率分布。在圖中，您可以看到已達到飽和的區域。

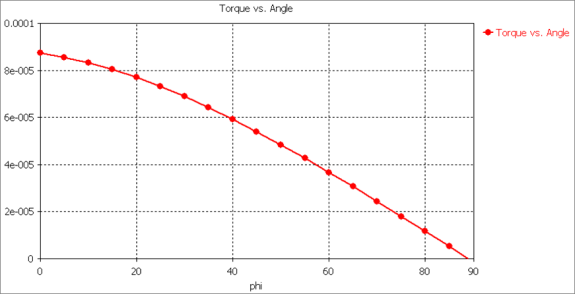

圖 4：扭矩隨轉子角度的變化

圖 4 所示的扭矩-角度相關性很容易通過參數掃描獲得。導入的 CAD 模型中的轉子角度可以在 CST EMS 中通過兩次鼠標點擊進行參數化。由于磁力的作用，蝸輪減速比為1:50，指針位置的扭矩約為4 mNm。

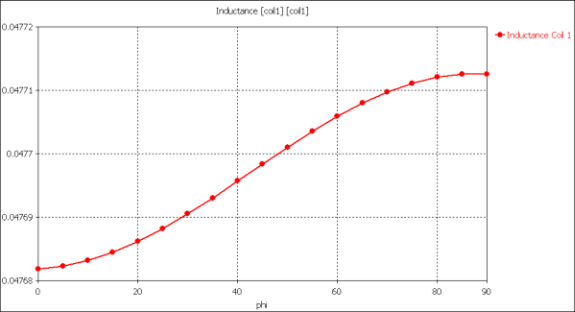

圖 5：線圈電感隨轉子位置的變化

同樣的計算也給出了線圈的電感。在設計控制電子設備時，線圈電感是非常重要的信息。

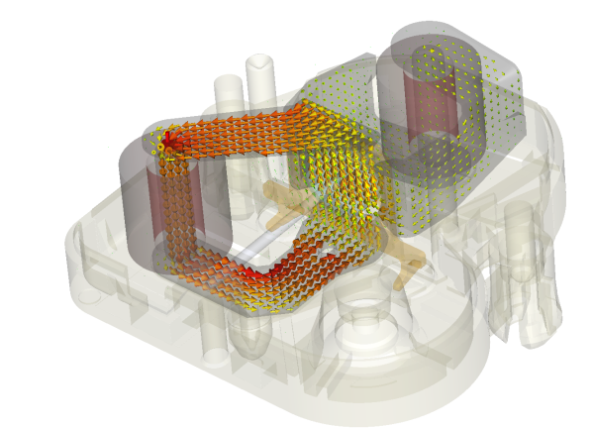

圖 6：定子板上的渦流分布

本例中的系統由 kHz 波段脈寬調制器控制。因此，還進行了頻域模擬以研究定子板上的感應渦流。此外，通過觀察氣隙中的磁通密度，發現渦流對轉矩的影響可以忽略不計。

概括

在上文中，我們介紹了一個使用復雜 CAD 模型通過 3D 電磁場模擬獲得步進電機電磁特性數據的示例。執行具有不同轉子位置的參數掃描以計算扭矩和電感。我們還從頻域中的靜磁場模擬中獲得了渦流數據。所有任務都可以在 CST EMST 圖形用戶界面中執行。CAD 導入、參數化、源定義和后處理都可以輕松配置和執行。
