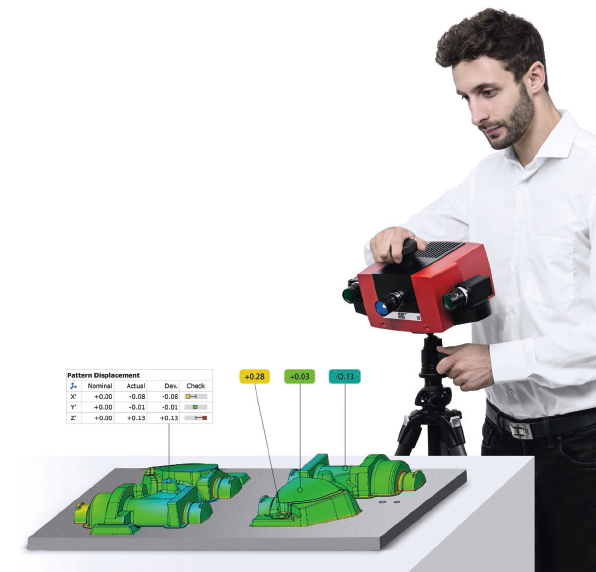

ATOS Compact Scan緊湊型掃描儀，適用于各種應用的移動式3D掃描儀。
靈活-可縮放的測量范圍
與其他測量方法相比，ATOS Compact Scan設備適用于所有測量任務和物體大小。ATOS Compact Scan測量范圍為40 mm2至1200 mm2一個測頭便能實現所需要的精度，細節分辨率和測量速度。

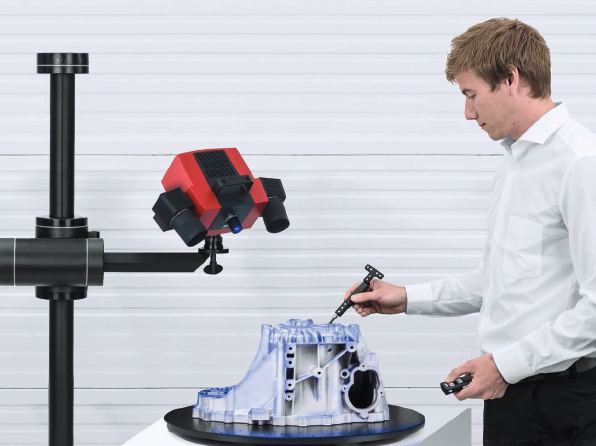

全方位- 光學掃描與接觸式探針
在數字化處理深口、鉆孔以及難以接近的區域時，傳統測量設備有其局限性。將ATOS Compact Scan與光學跟蹤探針搭配使用，則實現了高分辨率掃描和手持式無線測量技術的結合。利用ATOS Compact Scan，可以在非常短的時間內完成對所有零件的數字化處理和分析。

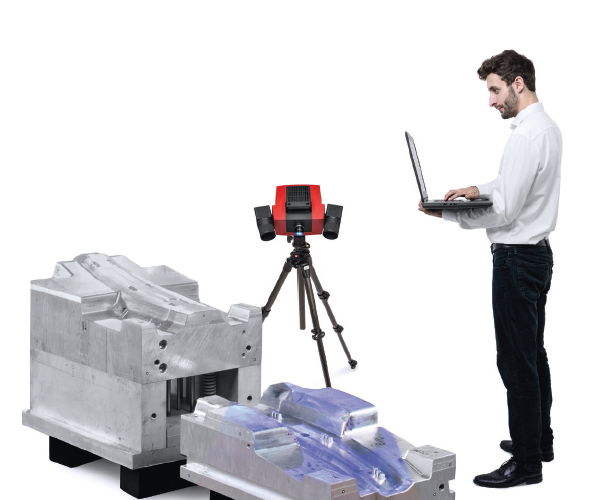

流動-現場靈活使用
ATOS系列的這一緊湊型解決方案可直接作用 于生產線或測量對象上，零件不需要從生產線轉移到測量室測量。這使得原本只有在成品階段才會暴露的零件缺陷在生產 現場就可以被發現，從而避免了冗長的問題溯源過程。

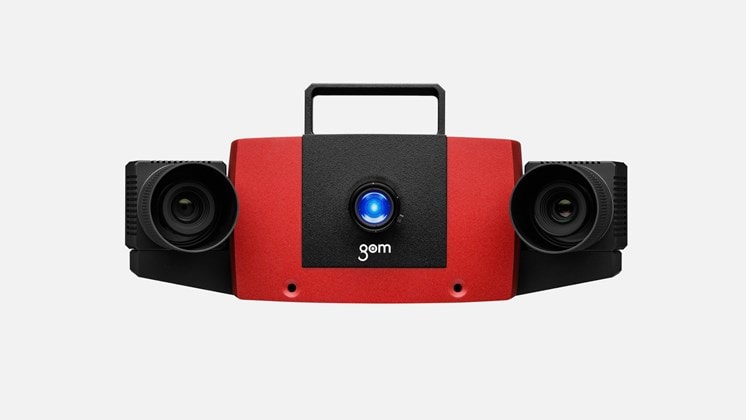

ATOS Compact Scan技術參數
ATOS Compact Scan具有設計緊湊，輕巧，抗環境光的優點，適合各類應用。由于它的測量范圍可自由伸縮，因此可以輕松適應從小型零部件到大型系統和模具的測量改變。
Compact Scan 8M | Compact Scan 12M | |
單次掃描點數 | 800萬 | 1200萬 |
測量范圍 [mm2] | 45 – 1200 | |
測頭尺寸 | 360 × 150 × 240 | |
零件定位 | 手動或自動旋轉臺 | |
重量 | 約 4 kg | |
纜線長度 | up to 10m | |
計算機 | 筆記本或臺式機 | |
軟件 | 數據捕捉，處理和完整檢測 | |
溫度范圍 | + 5 °C ～ + 40 °C，不凝結 | |
電源 | 90 – 230 V AC | |
高性能軟件 用于測量和檢測
ATOS軟件可引導用戶執行完整的掃描流程，并就如何使用指導項目創建設置新測量任務提供幫助。 該軟件負責控制測頭運行，處理三維點云，數據編輯和后期處理。其簡潔的圖形用戶界面為應對質量控制及制造過程和逆向工程中的高難度檢測任務帶來巨大幫助。
GOM Inspect三維測量數據檢測軟件能夠完成形狀和尺寸分析，三維檢測以及三維點云和CAD數據的網格編輯，并對來自條紋投影掃描儀、激光掃描儀、三坐標測量機（CMM）和其他測量設備的三維測量數據進行校驗。
使用免費的三維視圖查看器，數據集和測量報告還可以輕松與項目參與者，客戶或供應商共享。
