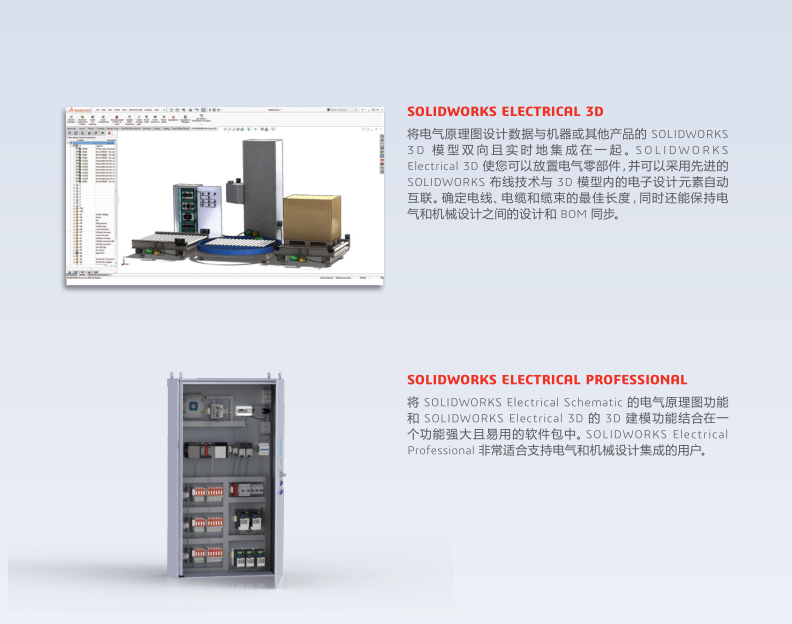

此解決方案允許將電氣原理圖設計數據與機器或其他產品的SOLIDWORKS 3D?模型雙向且實時地集成在一起。SOLIDWORKS Electrical 3D?使用戶可以放置電氣零部件,并可以采用先進的SOLIDWORKS?布線技術與?3D?模型內的電子設計元素自動互連。用戶可以確定電線、電纜和纜束的最佳長度,同時保持設計和BOM?同步。
? Electrical 3D:來自 SOLIDWORKS Electrical Schematic 的電氣原理圖設計數據與 SOLIDWORKS 3D CAD 模型實現雙向集成。
? 實時協作:同步、雙向環境允許多位用戶同時且實時地處理相同的項目,以便更輕松地開展項目協作。
? 自動步路:先進的 SOLIDWORKS 布線技術可簡化 3D CAD模型中的電線、電纜和線束自動布線過程。
? 線束開發:利用結合了強大的布線、平展和自動文檔編制的實時雙向功能,創建以原理圖驅動的線束設計。
? 實時同步:在多用戶協作式環境中,所有項目設計數據都能在原理圖與 3D 模型之間實現實時、雙向同步。
? 制造商的電氣零部件庫:內容豐富的集成制造商零件庫,通過易于使用的導入工具和向導提供可輕松自定義并調整的零件庫。
? 將電氣與機械 BOM 同步:使用 SOLIDWORKS Electrical 解決方案時,可獲得電氣和機械 BOM 的完整視圖。
