SolidWorks Electrical 圖解設計功能采用單線和多線圖解工具來規劃電氣系統設計,可簡化機器和其他領域中采用的嵌入式電氣系統的開發工作。此工具的集成庫數據庫包含數千個符號和超過 500,000 個現成的零件,可供您在設計中使用;您可以復制通用電路部分并在同一項目或其他項目中重復使用,從而加快開發速度。各團隊可同時開展工作以縮短開發時間,并可以利用自動管理工具簡化復雜 PLC 連接的設計。您可以輕松生成工程圖、電線清單、“從-到”清單和其他制造文檔。

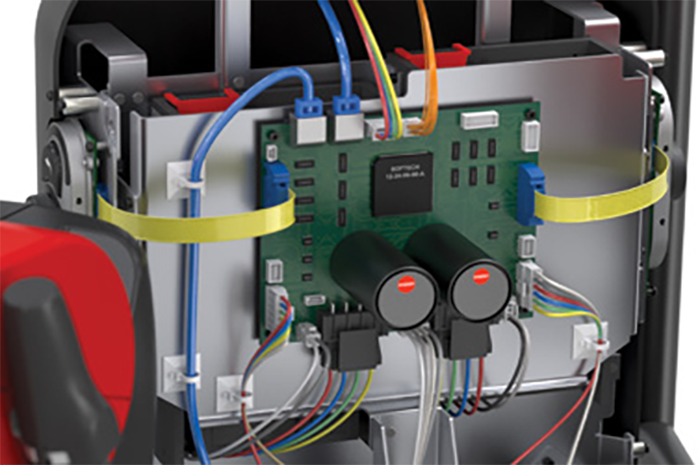

通過在?SOLIDWORKS Electrical 3D 中使用 SOLIDWORKS Electrical 原理圖,可利用雙向鏈接實時捕獲原理圖和 3D 模型中的設計變更。
SOLIDWORKS Electrical特色功能:
單線原理圖:電氣系統規劃工具利用電氣零部件和互連線路的簡化圖示。
多線原理圖:傳統的原理圖創建工具,帶有簡化的用戶界面,簡化了重復性任務。
動態接頭工具:強大且易于使用的接頭向導幫助簡化電氣接頭的創建、設計和使用。
設計和重用:用于簡化電氣系統數據的設計和重用的工具。
報告生成:根據實時設計數據庫查詢自動生成報告。
自動觸點交叉引用:毫不費力地創建和維護在原理圖工程圖上自動實時同步和更新的觸點交叉引用。
電氣零部件和符號庫:內容豐富的行業標準原理圖符號庫以及制造商零件的數據庫。
高級公式管理器:從電線命名到項目名稱公式,SOLIDWORKS Electrical 包含增強的公式功能
原理圖設計分析:SOLIDWORKS Electrical 提供了廣泛的實時和基于報告的工具,可用于設計和電氣性能驗證。
混合型原理圖:在同一原理圖上將單線和多線工程圖結合起來,同時保持關聯性
SOLIDWORKS Enterprise PDM 集成:與 SOLIDWORKS Enterprise PDM 的完全集成,可自動發布原理圖數據。
