1 frictionless

允許接觸面之間無摩擦自由滑動

2 penalty

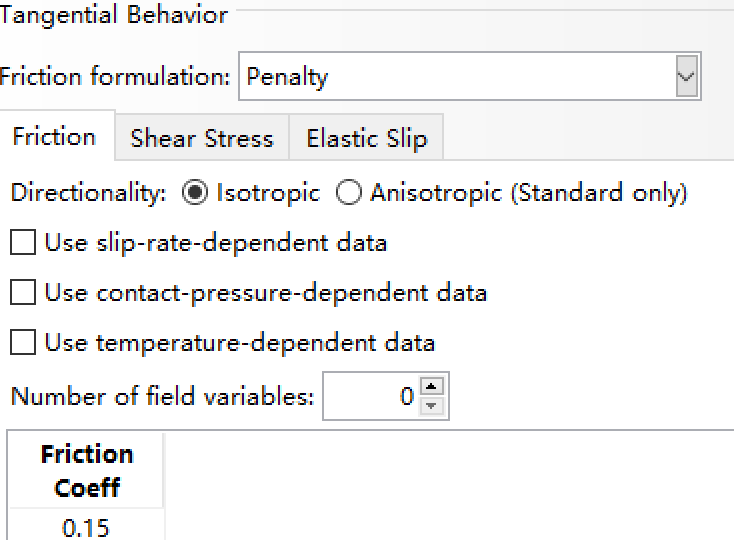

                                                                                             Classical Coulomb friction model
設置摩擦系數與方向、滑移速率、接觸壓力、溫度和場變量的關系：

其中：

A點為從面節點，B點為相對應主面節點，溫度和場變量在點B處表面插值。

Abaqus將兩個剪應力分量組合成等效剪切應力(用于判定粘著和滑移)，其中：

各向異性摩擦在Abaqus中同樣作為表面屬性輸入，在各向同性的基礎上引入方向參數。

Critical shear stress surface for anisotropic friction

其中：

摩擦系數方向參數因子為無量綱參數，取值為(-1,1),是臨界接觸剪應力所形成橢圓的偏心距的衡量指標。

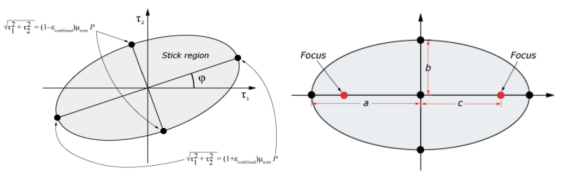

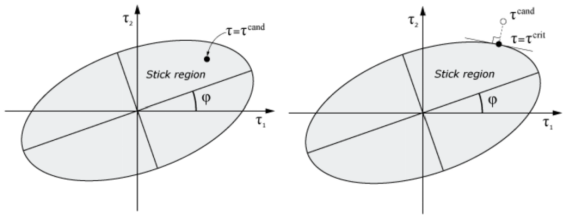

Example of candidate contact shear stress within/outside of the sticking region for anisotropic friction
剪切應力闕值判定準則：

其中：

如果在臨界剪應力面內或邊界上，取候選接觸剪應力為當前接觸剪應力，保持粘著。反之，取值為，方向如圖所示，增量滑移方向應垂直于臨界剪應力面。

其中：

如果接觸面均為各項異性摩擦屬性，方向參數的組合效果會隨著接觸面方向和接觸區域的變化而變化。以為例：

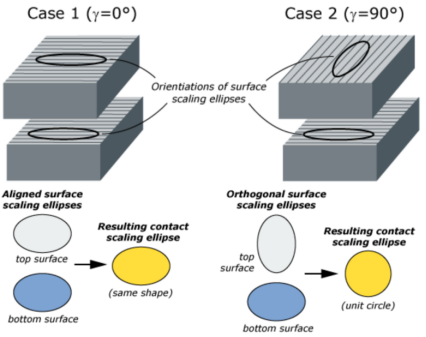

Scaling ellipse combinations when directional preferences of like surfaces are aligned and orthogonal
方向參數組合效應則由選擇的加權方法，，反之則按以下三種方法：
1 Balanced weighting, in which

2 -proportional weighting, in which

3 Maximum--dominant weighting, in which

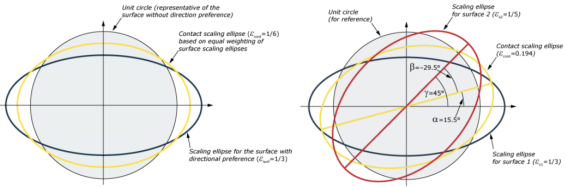

Balanced weighting for anisotropic friction with one or both surface(s)contributing directional preference

左圖中接觸面中只有一方為各項異性摩擦屬性，假定，按三種方法評估：；右圖接觸面組均為各向異性摩擦屬性，同理，。

定義摩擦系數：

應力橢圓偏心距測量：

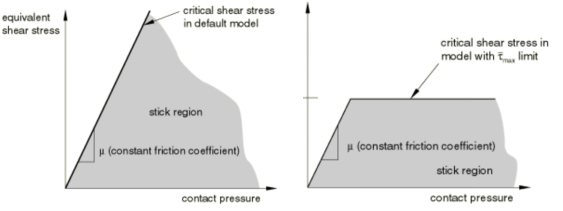

2.2 shear stress

默認不設置剪切應力闕值，在接觸應力過大的情況下，無闕值會導致剪切應力大于材料的屈服應力，如果沒有實驗數據，一般取屈服應力的或者根據工程經驗自行驗證。

顯示動力學分析中，如果接觸對選用node-based surface，則不能再設置闕值。

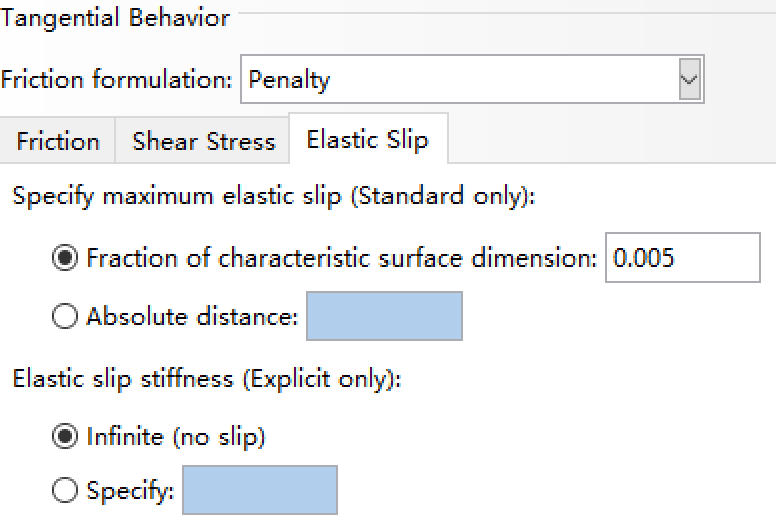

2.3 elastic slip

指定粘著剛度可一定程度反應自定義材料或約束執行方法。

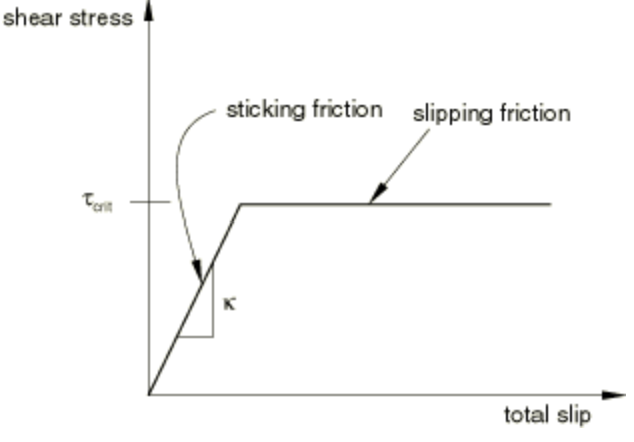

Elastic slip versus shear traction relationship for sticking and slipping friction
