Abaqus OBD 是什么,為何需要Abaqus ORB 插件？

Abaqus提供了一種名為OBD（Output DataBase）的文件格式，該文件格式用于存儲有限元分析結果，包括應力、位移等信息。這種格式的文件通常用于Abaqus的后處理分析。

當我們進行復雜的有限元分析后，生成的ODB文件可能會非常大，難以在普通的硬件上打開和處理。

針對這種情況，可以使用 ODB Reducer/Builder 插件來分析和刪除不需要的數據，從而生成一個較小的ODB文件。這樣，我們就可以在普通的硬件環境下打開和處理這個小的ODB文件，而無需使用高性能的硬件。

除了減少ODB文件大小，Abaqus ORB插件還可以挑選關鍵數據：在某些情況下，我們可能只需要關注ODB文件中的部分?jǐn)?shù)據，例如特定步驟的位移和應力等。這時，我們可以使用ODB Reducer/Builder插件來從原始的ODB文件中提取這部分?jǐn)?shù)據，并生成一個新的ODB文件。

Abaqus ORB插件介紹

Abaqus的ODB Reducer/Builder (ORB，以前的 OEBT)插件是Abaqus提供的一個功能，允許用戶將原始ODB（Output DataBase）文件的部分?jǐn)?shù)據拷貝到一個新的ODB文件中。它是基于原始 ODB 文件生成精簡的 ODB 文件。新的 ODB文件能有效減少了模型和結果數據。該插件從 Abaqus 2021HF3 版本開始，內嵌至 Abaqus/CAE 中，獲取途徑： Plug-ins > Tools > ODB Reducer/Builder。

Abaqus ORB插件功能介紹

• ? 提取某一個分析步中的所有幀
• ? 提取某一個分析步的最后一幀
• ? 提取某個分析中的最后一幀
• ? 提取特定區域的場輸出數據

通過這種方式，我們可以更靈活地管理和處理仿真結果數據，提高分析和后處理的效率。事實上，我們甚至可以將ODB Reducer/Builder插件用于批量處理相關的任務，例如對多個ODB文件進行相同的處理操作等。

Abaqus ORB插件使用方法

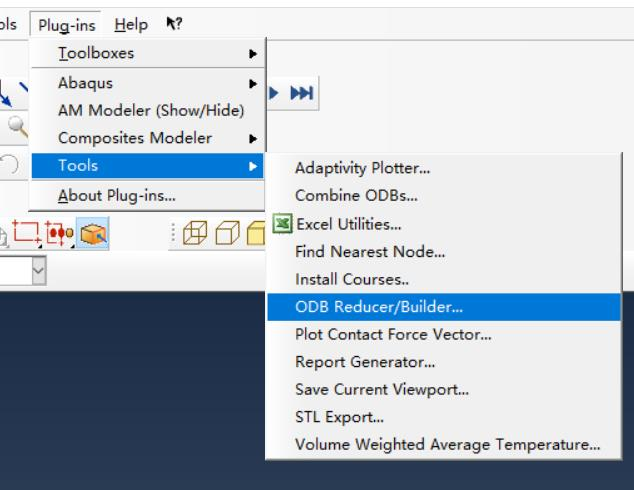

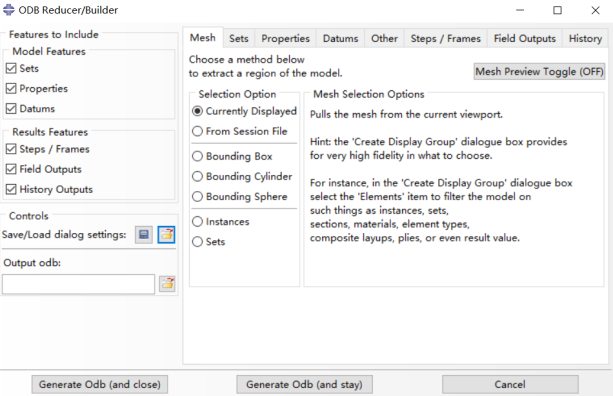

可通過如下圖所示路徑進入該插件，通過在 GUI 的界面中，選擇模型和結果等特征參數作為提取輸入?yún)?shù)，同時輸入新的 odb 名稱，即可完成精簡版 odb 結果文件的生成。
