網格劃分是有限元分析（FEA）的基本組成部分

網格劃分是有限元分析（FEA）的基本組成部分，其中大型復雜幾何形狀被離散為一組簡單的相互連接的元素。簡單來說，網絡劃分是將復雜的形狀通過有限元素劃分成較小、更簡單的形狀。由于網格大小、元素類型和元素質量直接影響FEA模擬的準確性和可靠性，因此了解如何生成適當?shù)木W(wǎng)格就顯得至關重要。這篇文章中，碩迪科技帶您探討Abaqus CAE中可用的幾種三維網格劃分方法。

Abaqus CAE中的網格模塊

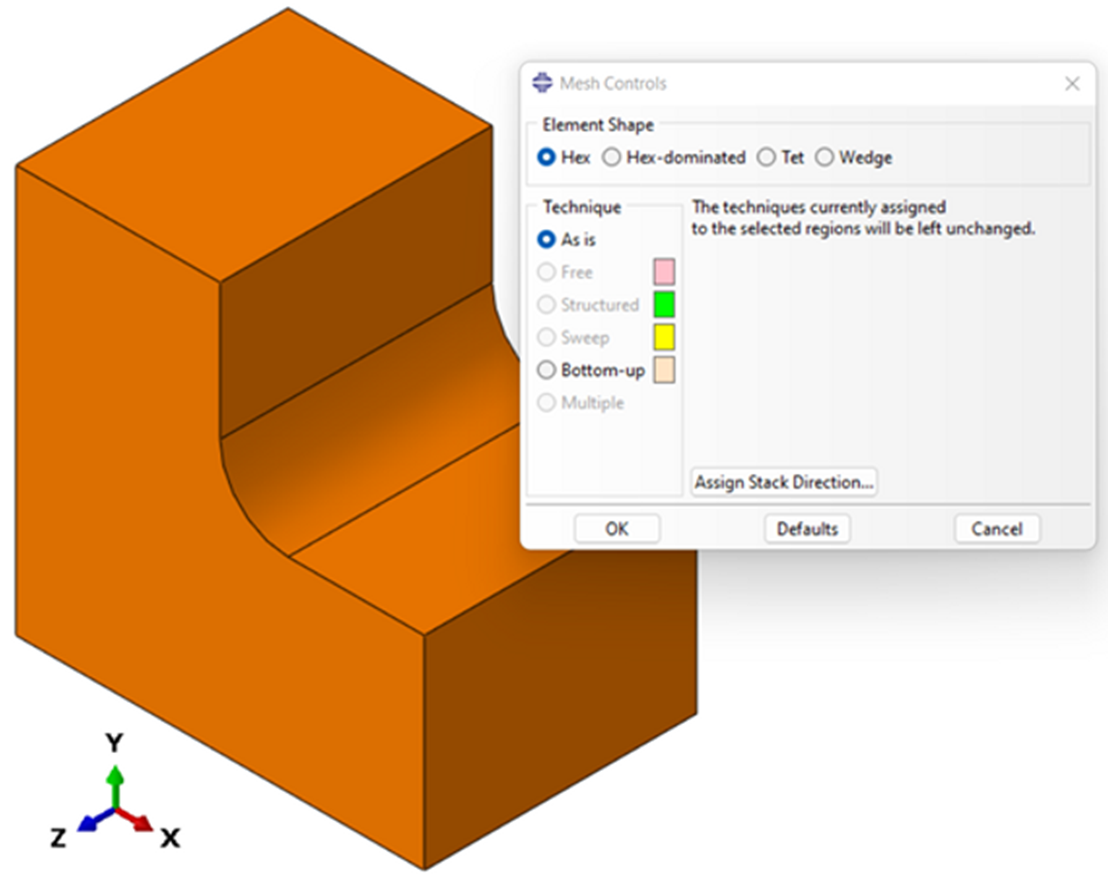

Abaqus CAE中的網格模塊包含了生成三維網格所需的工具，在該模塊中，值得注意的是根據所選的網格算法，幾何形狀將按顏色編碼，用于表示給定零件的網格化情況。如下所示，橙色表面表示該零件無法自動進行網格劃分；通?？梢酝ㄟ^清理幾何形狀、對表面進行劃分或更改所需元素的類型來解決這個問題。

Abaqus CAE 中存在的其他基于網格的表面顏色有粉色（自由網格）、綠色（結構化網格）、黃色（掃描網格）和棕褐色（自下而上的網格），這些顏色將在下面詳細討論部分。

1. 自由網格（非結構化）

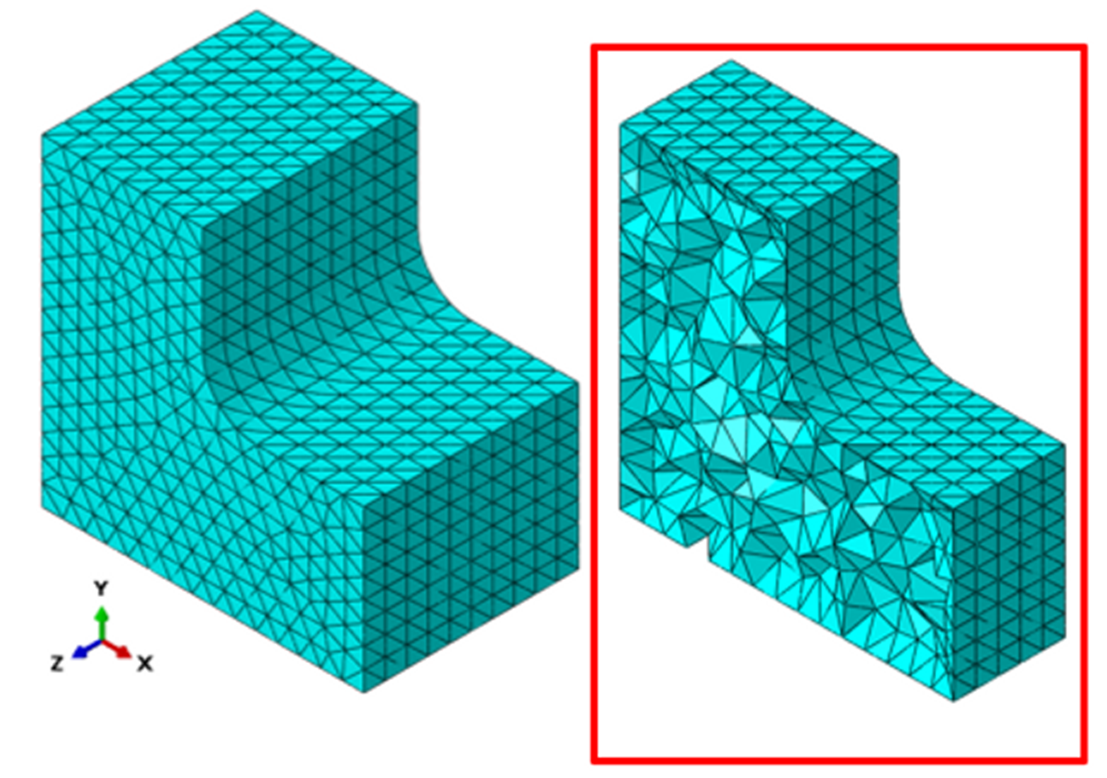

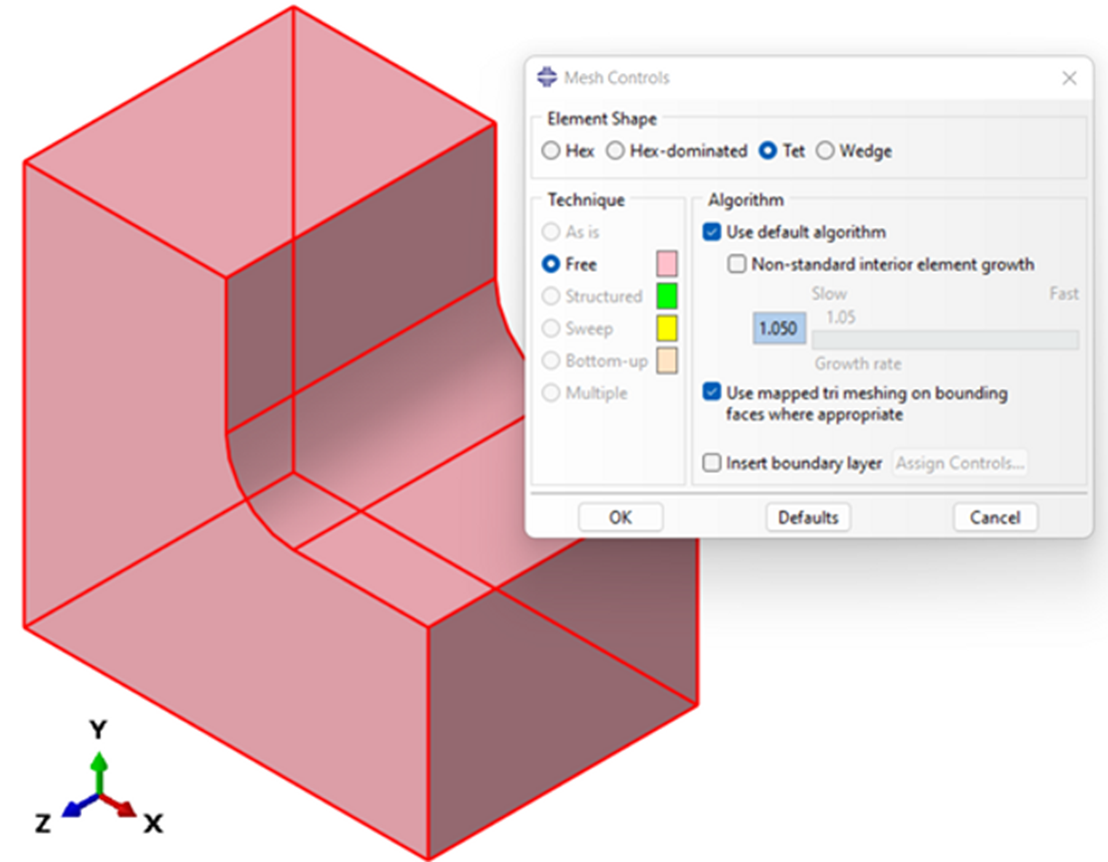

自由網格算法（由粉紅色表面顏色表示）可能是 Abaqus CAE 中最通用的網格。該方法使用非結構化方法用元素填充固體空隙，并且不要求它們的尺寸規則或均勻。這種網格劃分方法有時是唯一的選擇，特別是對于具有高度復雜形狀的幾何形狀。下面顯示了四面體自由網格的示例（注意整個橫截面的網格不一致）。

2.掃描網格

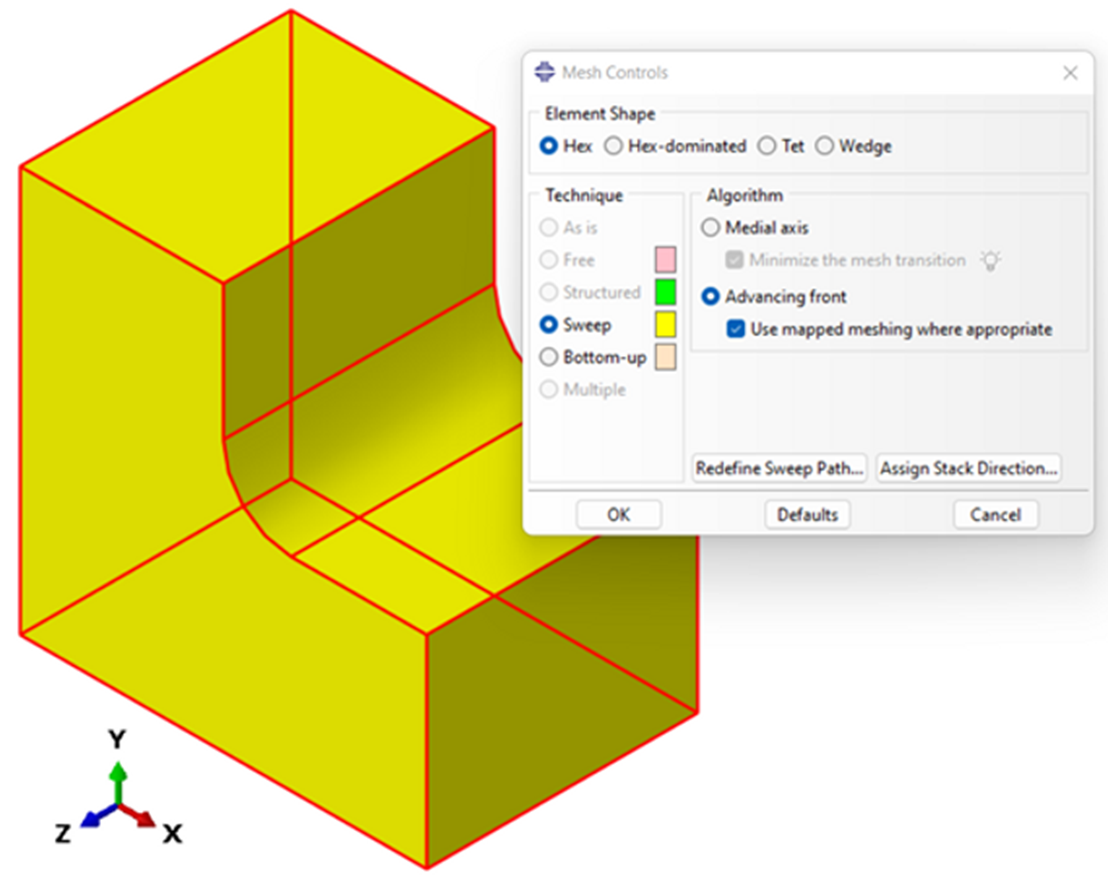

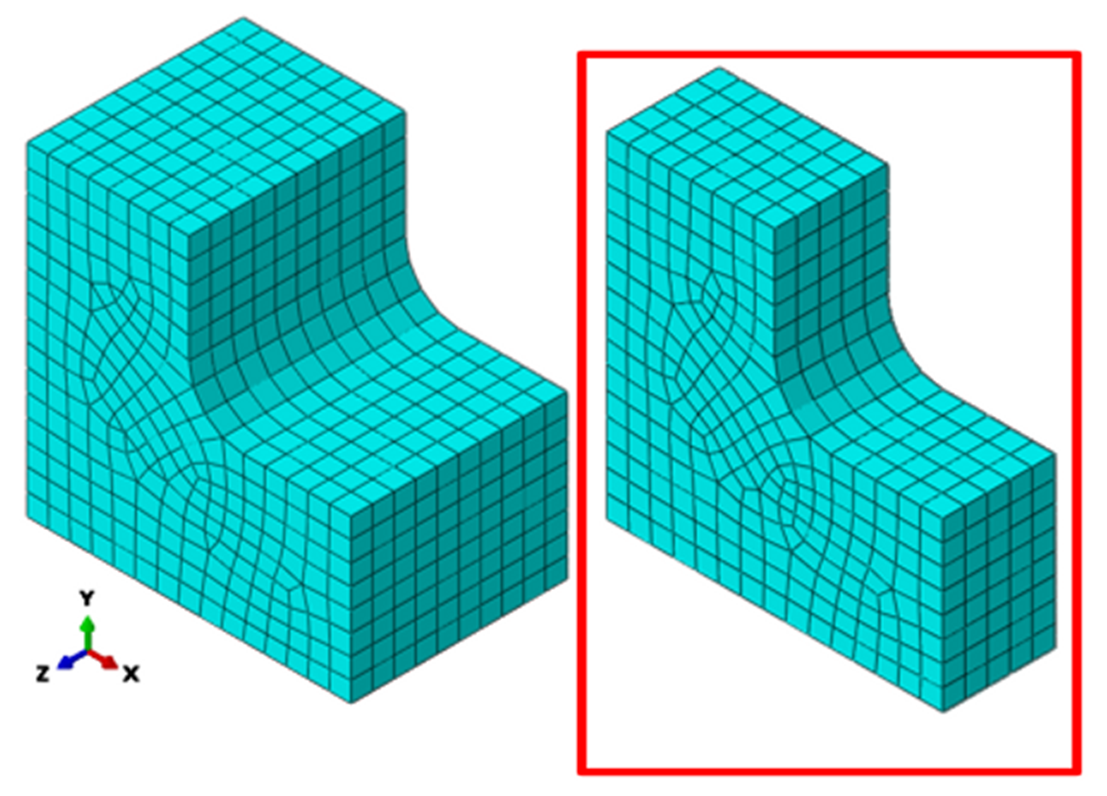

掃描網格算法可以通過黃色表面顏色進行識別，并為建模拉伸或旋轉零件提供了一種便捷的方法。這種方法提供了比自由網格更一致的網格，因為它本質上是沿著 3D 空間中的路徑投影 2D 網格；這會在整個零件上形成均勻分布的分層網格。下面顯示了六面體掃描網格的示例（注意整個橫截面的一致的分層網格）。

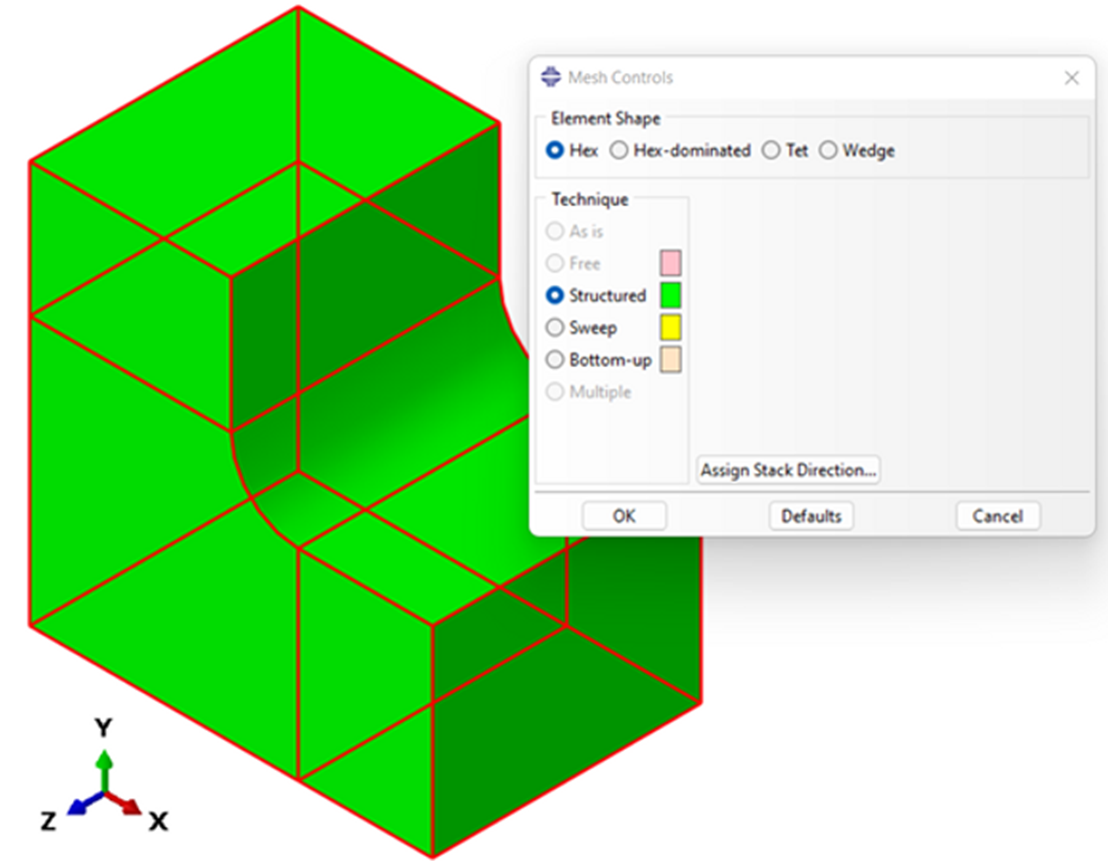

3.結構化網格

通常提供最高質量網格的網格劃分技術是結構化網格算法。此方法由綠色表面表示，只能用于可以使用一致大小和形狀的元素進行網格劃分的組件。這種方法僅在幾何體被劃分為“規則”形狀（長方體、圓柱體等）時才可用，使用此算法的最大優點是結構化網格劃分可以生成一致的高質量網格。然而，由于結構化網格劃分要求元素以規則圖案排列，因此此選項通常僅在將復雜幾何表面手動劃分為規則形狀（矩形、圓形等）時可用。

4.自下而上的網格

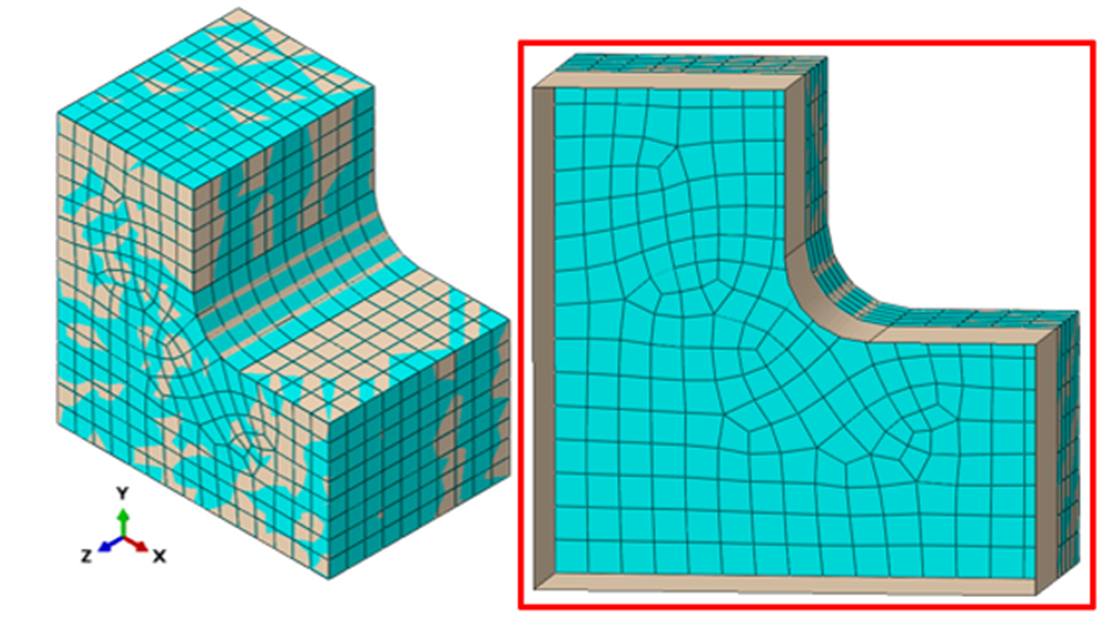

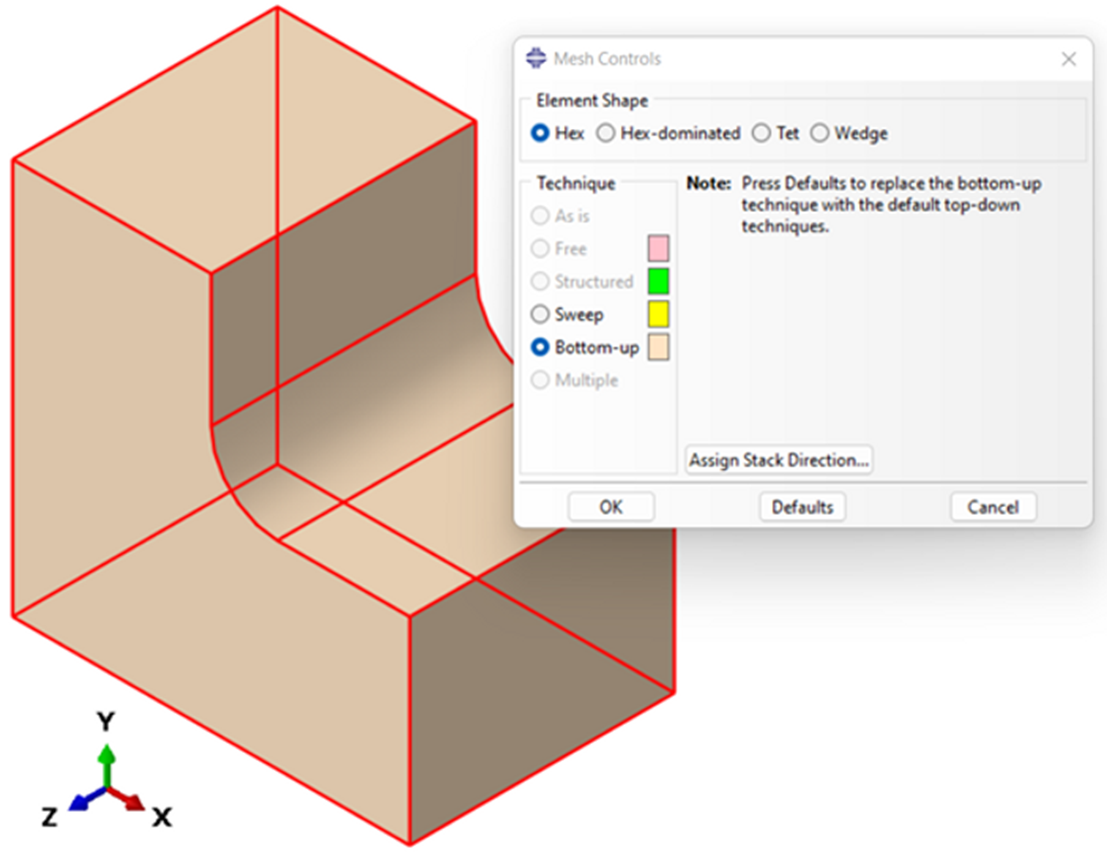

除了前面討論的自動網格劃分技術之外，Abaqus CAE 還提供手動網格劃分選項，使用戶能夠更好地控制網格質量。該算法稱為自下而上的網格劃分，可以通過棕褐色表面顏色進行識別，并提供了生成六面體網格的可靠方法。由于這種增量網格劃分樣式使用與幾何體沒有內在聯系的元素，因此在建模復雜幾何體時，這種方法比自動網格劃分算法提供了更多的多功能性。

前面我們已經回顧了Abaqus CAE中生成三維網格的各種方法，接下來將繼續討論下網絡劃分的其他方面：

· 元素類型

為給定的模擬選擇適當?shù)脑仡愋蛯τ讷@得準確的結果至關重要。例如，在彎曲過程中使用全積分六面體元素會導致剪切鎖定（這會使模型人為地變得更加堅硬）；同樣，在壓縮過程中使用不兼容模式元素通常會導致收斂困難。

· 元素尺寸

在進行網格劃分時，確保使用適當?shù)脑卮笮》浅Ｖ匾?。在高梯度區域?qū)彶閼Y(jié)果時是尤為重要，因為大元素通常會低估應力（因為局部力被分布在較大的區域上）?？梢赃M行網格敏感性研究，以確定特定分析是否適合某個網格。

· 網格質量

為了獲得有效的 FEA 結果，需要使用高質量的網格。通常，高質量網格將使用形狀良好、連接良好且尺寸均勻的元素?？梢允褂?Abaqus CAE 中的單元質量檢查來評估網格的質量。

最后的思考：

網格劃分是有限元分析過程中最關鍵的步驟之一。低質量的網格將嚴重影響結果的準確性和可靠性，當您在下一次進行有限元模擬時，請務必使用適當?shù)木W(wǎng)格劃分技術，并遵循上述最佳方法。
