Antenna Magus天線魔術師簡介

市場上有各種各樣的天線類型、前提理論和設計知識，并且需要具有這些知識的人力資源來創建它們。Antenna Magus是全球首款天線設計專用工具，其豐富的數據庫和知識工具功能減少了上述勞動并簡化了管理。這次，我們將介紹 Antenna Magus 的概要及其有用的功能。

從規格搜索到最佳設置的跟蹤

最新版本的Antenna Magus擁有如下圖所示的370多個天線數據。除了按名稱搜索外，還可以按與所需規格的匹配程度升序顯示。此外，每個天線數據都具有設計知識和設計UI等背景數據，可讓您輕松檢查由于結構參數而引起的輻射變化。因此，無論用戶的天線設計經驗如何，都可以通過直觀且簡單的操作來設計出所需的天線模型，并且可以大大減少初始設計所需的工時。

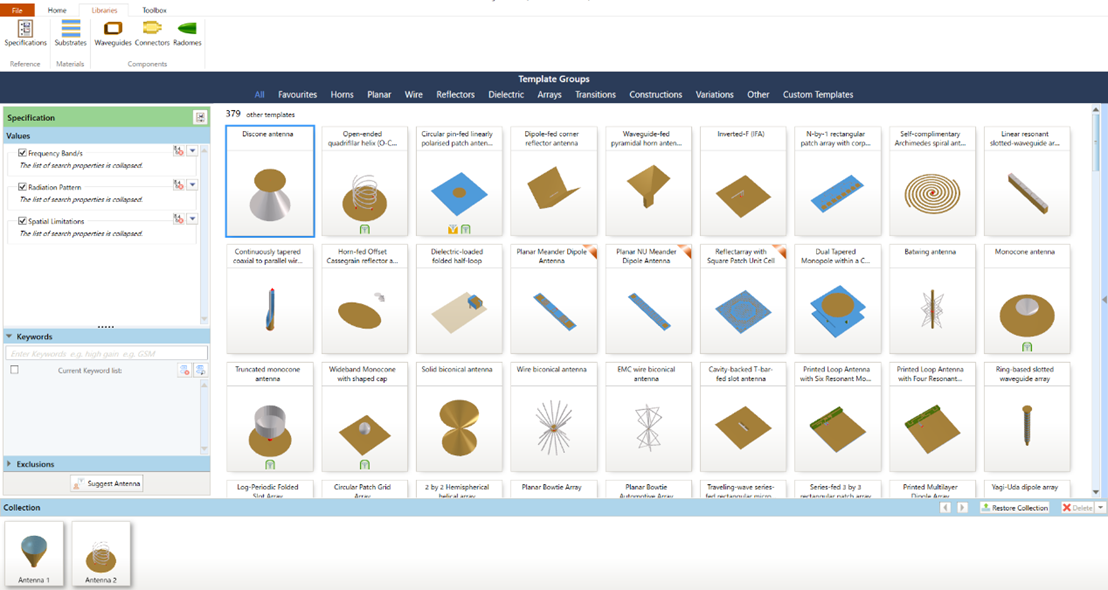

現有天線數據

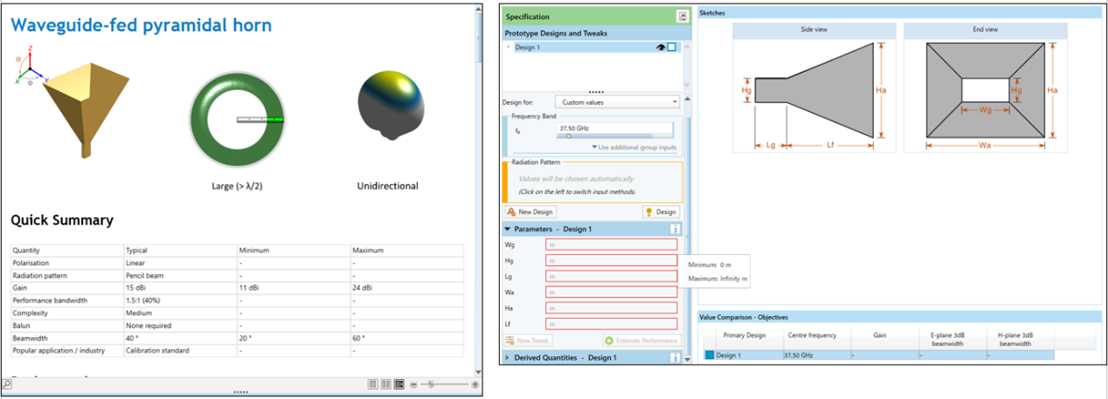

背景信息（左）和天線設計 UI（右）

例如，下圖是從通信標準搜索的結果，假設是5G基站。

Antenna Magus還提供了各個領域的通信標準的數據，省去了用戶研究和輸入數據的麻煩。除了頻率和輻射水平之外，還可以通過天線的允許尺寸來縮小范圍，因此可以使用各種方法來顯示和比較候選天線。下圖中，規格搜索結果顯示了40種天線作為候選天線，每個候選天線按照與規格的匹配程度按照命中順序列出。通過使用 Antenna Magus 的搜索功能，您可以根據所需規格縮小天線候選范圍，并立即進入初始設計階段。

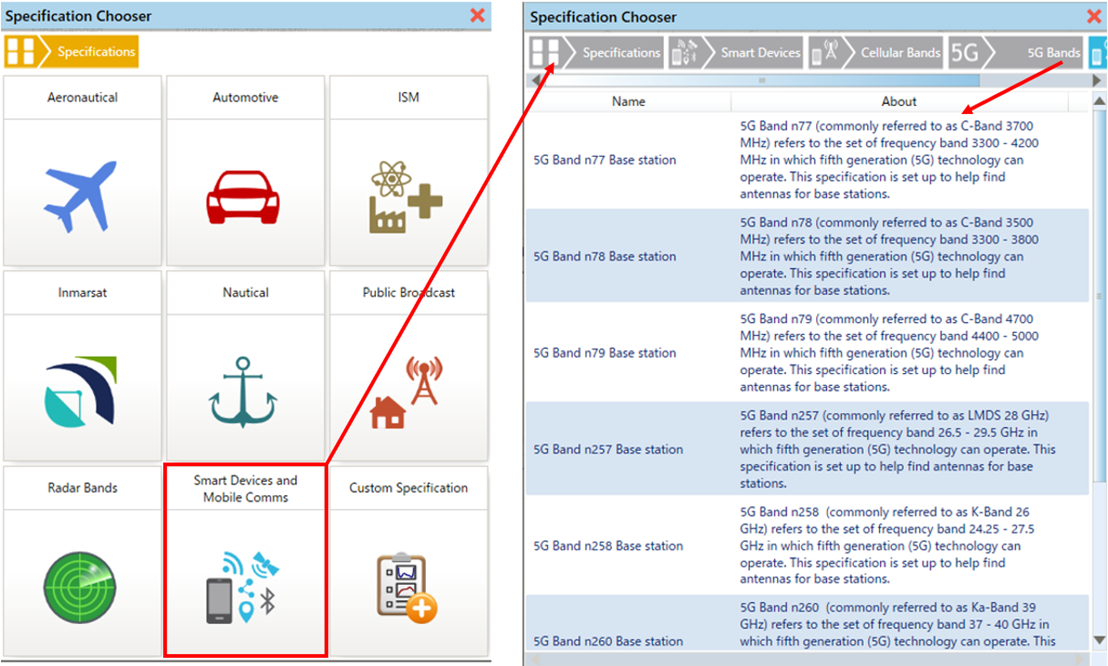

規格搜索功能 現場選擇（左）和通信標準（右）

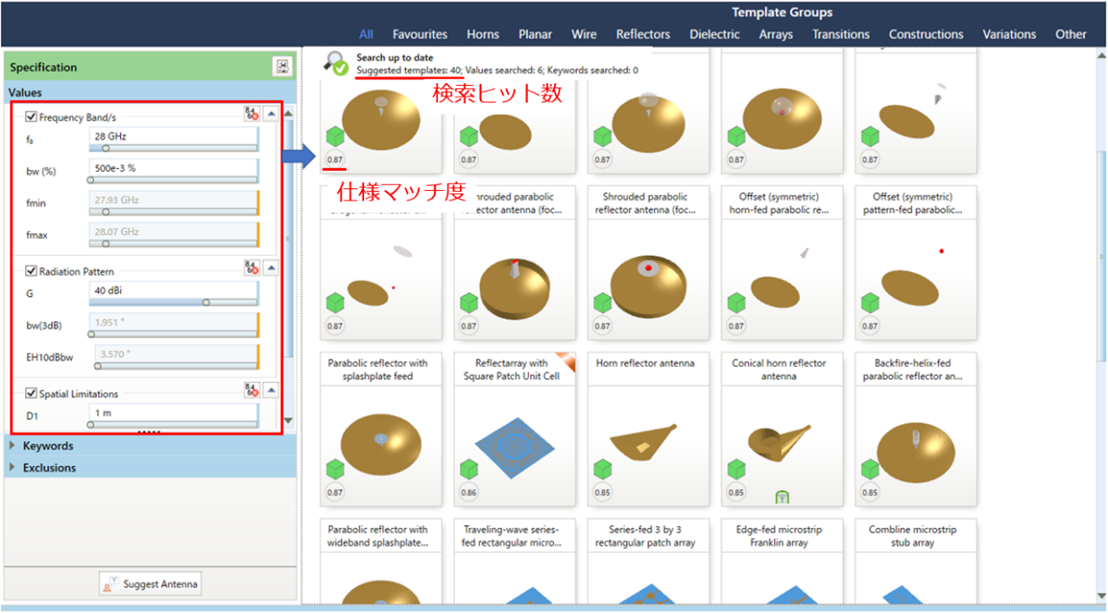

搜索執行結果

配備天線本身以外的相關數據

Antenna Magus 的優點之一是它不僅提供天線本身的數據，還提供電源、連接器和各種理論計算的數據。例如，下圖顯示了GUI中提供的庫和工具，通過訪問每個庫和工具，您可以參考波導和連接器的數據列表、傳播衰減的理論值等。Antenna Magus 還與電磁場仿真工具 CST Studio Suite 緊密合作，設計的天線模型可以導出為包含結構參數的項目文件 (.cst)。

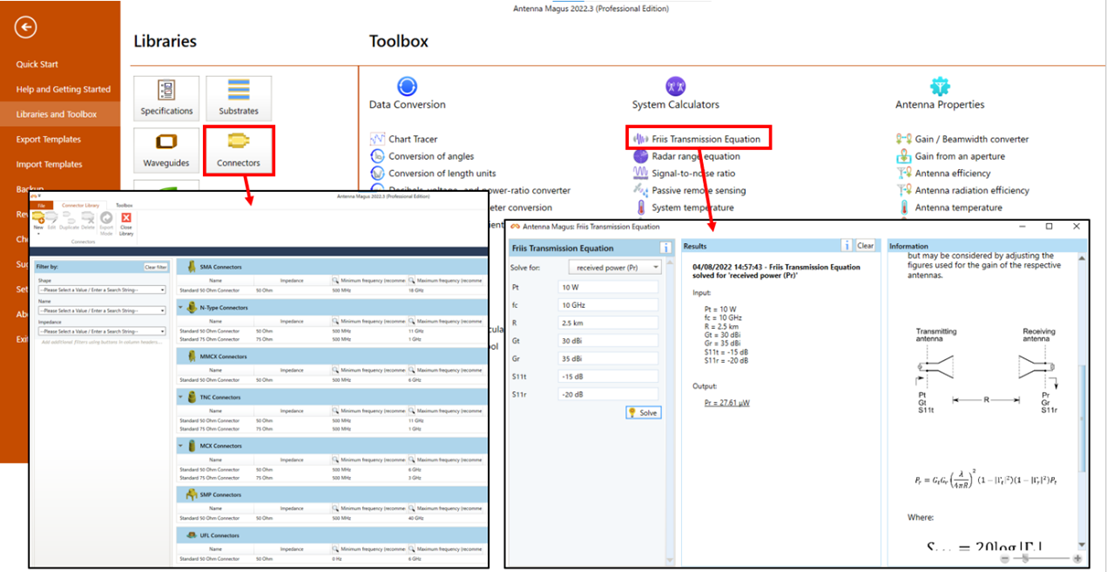

連接器及各種計算公式等數據

與 CST Studio 套件集成

通過將使用 Antenna Magus 創建的天線模型轉換為 CST Studio Suite 模型，可以分析天線以外的結構并計算大范圍空間中的無線電波傳播。下圖比較了CST和Antenna Magus的3D遠場（方向增益）結果。兩個結果吻合得很好，表明Antenna Magus 的設計精度很高。

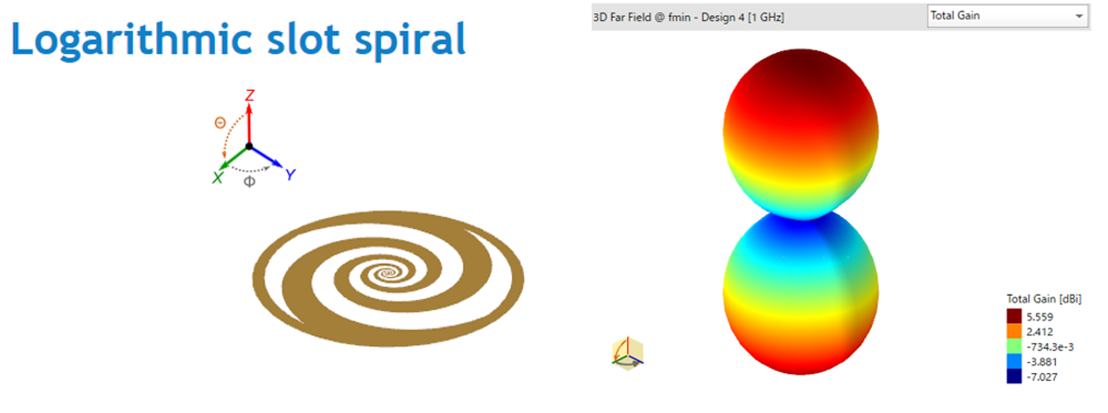

Antenna Magus 設計的天線的遠場確認

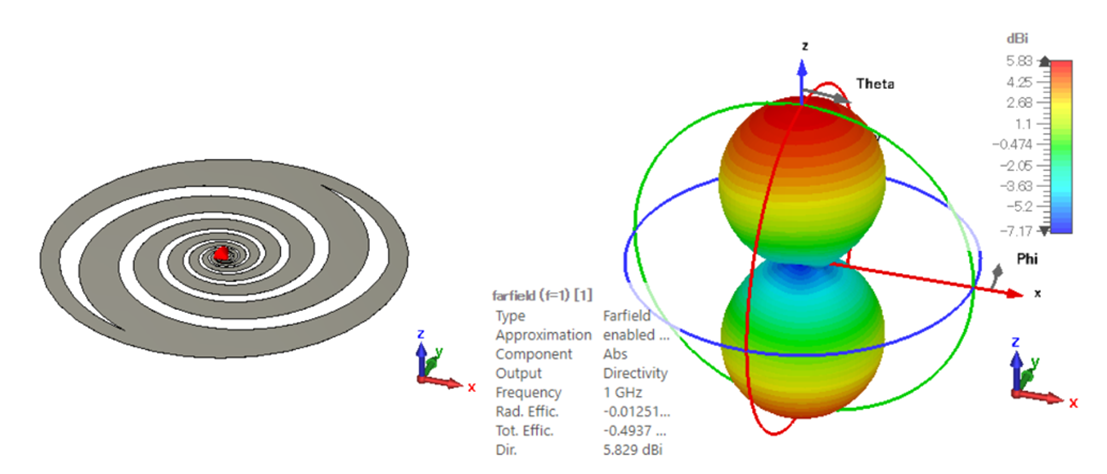

模型導入 CST Studio Suite 和遠場結果

下圖是從Antenna Magus導出的天線模型，放置在工廠進行仿真，并繪制了電場強度分布圖。通過以這種方式鏈接 Antenna Magus 和 CST Studio Suite，可以輕松考慮廣闊空間中的天線放置位置。

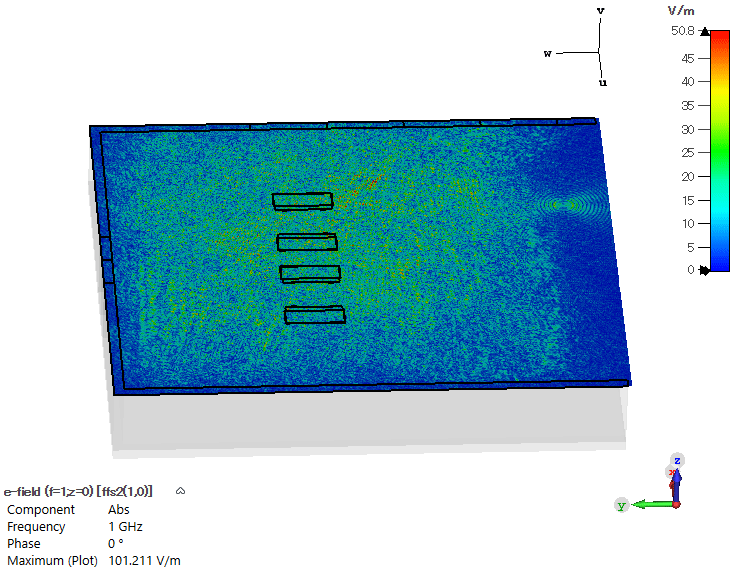

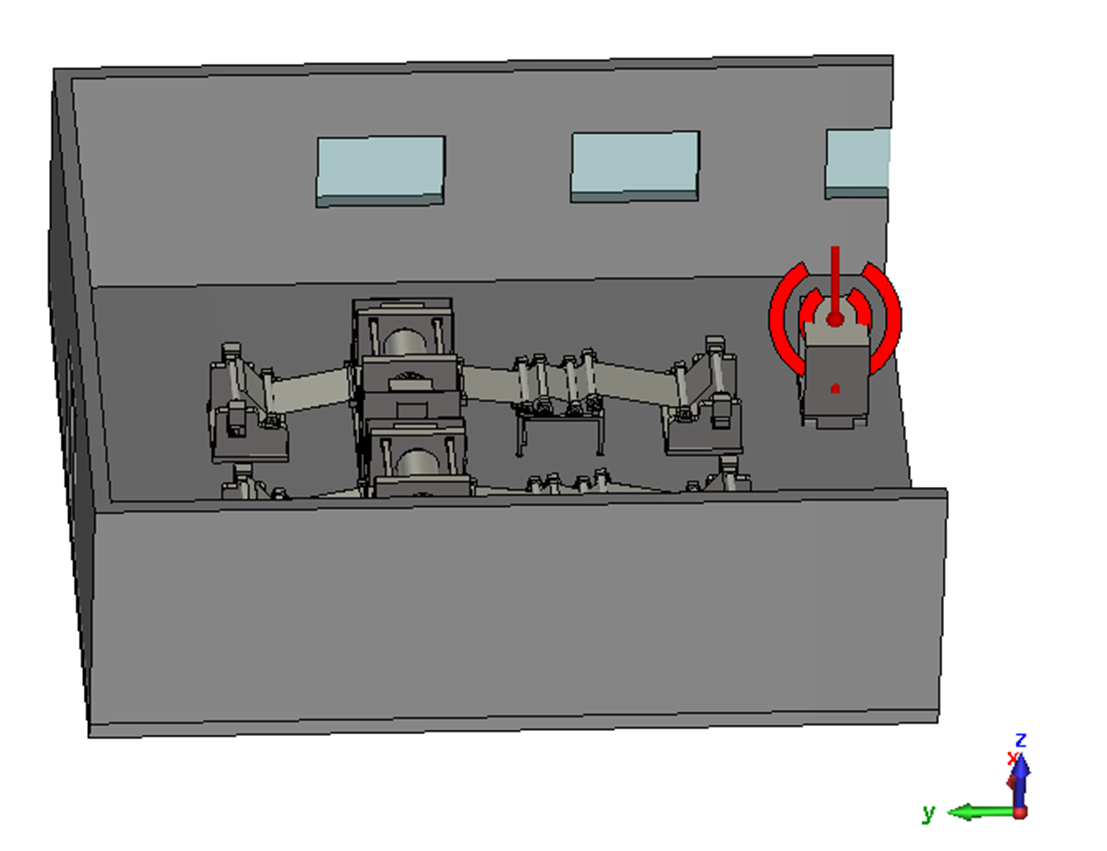

天線工廠布局（左）和 CST 計算的空間傳播（右）

此外，使用Antenna Magus創建的模型具有用于高效計算的解算器選擇，以及端口設置和網格細化，并且繼承了結構參數，因此無需使用CST再次設置模型，可以立即運行電磁場模擬。此外，通過利用CST的優化器功能，可以執行廣泛的支持，例如執行更詳細規格的優化。

作為數據庫工具使用

Antenna Magus 還可以添加外部天線數據作為模板。通過使用此功能，可以輕松管理用戶開發的天線設計知識和結構數據。通過使用 Antenna Magus 作為天線數據庫工具，您可以顯著減少設計新產品、改進現有產品以及調動工程師時的工時。

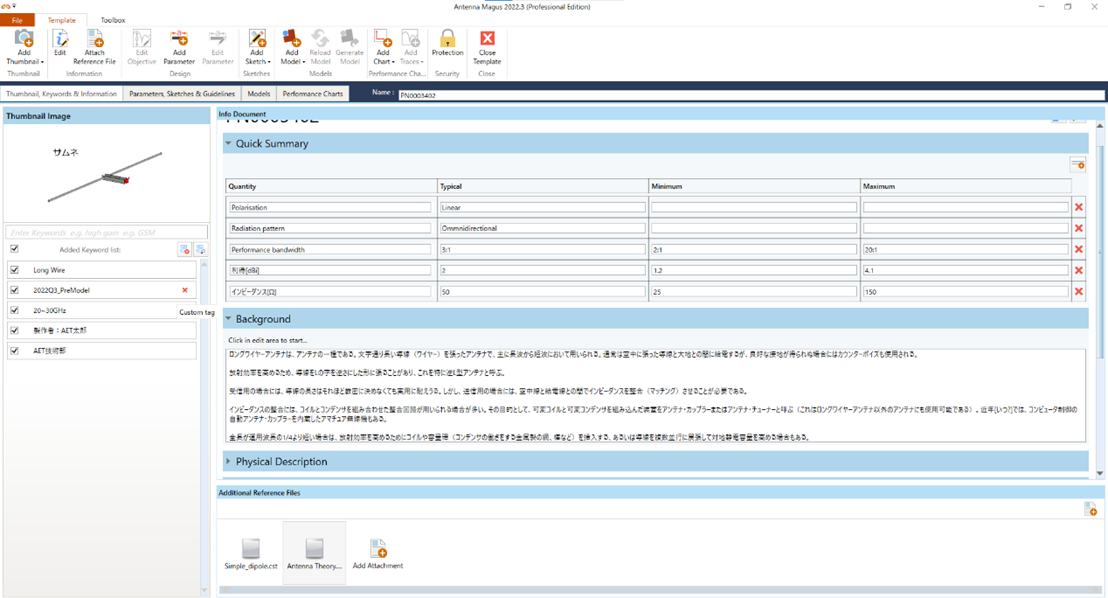

數據模板創建畫面

如上所述，Antenna Magus不僅可以協助天線的初始設計，還可以支持設計天線模型的數據庫創建。此外，通過與CST Studio Suite連接，可以模擬各種環境下的天線，這在與天線設計和管理相關的各種情況下非常有用。
