CST求解器背景介紹

直到 2017 年，CST 提供的是可以為18 種求解器單獨購買許可證。2018 年開始，CST 加入達索系統后，為了消除用戶對于復雜許可方案的選擇困難，將CST調整為一個套件，其中包含所有的求解器。

碩迪科技做為達索CST代理商，能夠提供真正的“整體解決方案”，讓您可以根據您的需求使用從靜態磁場到高頻的全系列求解器。

解算器陣容

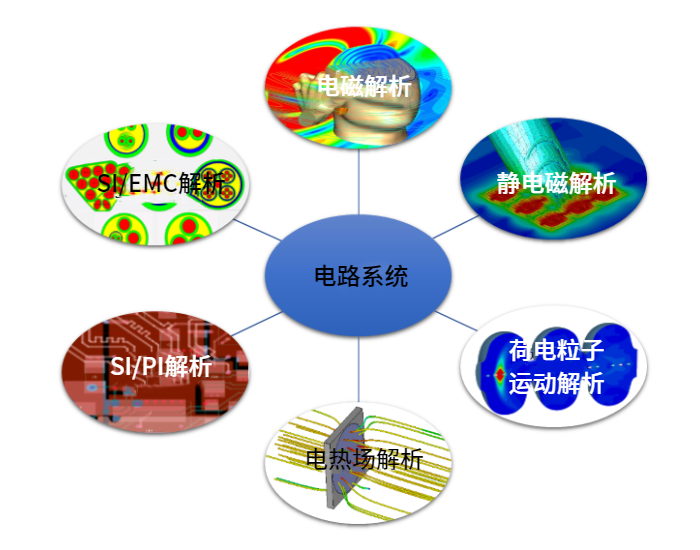

?CST Studio Suite 求解器根據其特點大致可分為如上所示的 7 類。電路系統仿真器處于中心地位，正如與其他六種分類的關系所示，CST的電路系統仿真功能是合作的基石，電路和3D電磁場或電熱場可以進行高級仿真，例如耦合分析。

高頻求解器

它配備了多種分析方法和網格技術，包括CST獨特的時域求解器，能夠進行高速、高精度分析。通過為模型選擇最佳求解器，它支持從小型到超大型的各種模型的廣泛應用和 3D 電磁場分析。

瞬態求解
（時域求解器）

?CST 的通用主求解器支持多種分析模型?？梢允褂肍IT法和TLM法的長方體網格高精度地近似形狀來進行分析

頻域
求解器

?具有四面體網格網格優化處理的頻率分析求解器。它作為時域求解器的補充。

本征模
求解器

?專門從事本征模式計算的求解器，例如封閉結構的共振模式分析。

積分方程求解器
（I-solver）

?專門使用矩量法和 MLFMM 方法解決大規?？臻g問題的求解器。

漸近求解器
（A 求解器）

?利用光線追蹤方法，可以分析用I解算器難以分析的超大規模空間問題和RCS分析。

多層
求解器

?專門用于使用 2.5 維矩法的平面電路的求解器。

CST高頻求解器列表

時域求解器（CST 的同義詞）和有限元法頻域求解器是兩種高度通用的求解器。

低頻/靜電磁場分析

提供專門用于低頻和穩態 3D 電磁場分析的求解器。配備方便的前處理和后處理功能，可進行高效的分析和設計，例如計算電路常數和損耗。

電子靜態
解算器

?計算靜電場的電勢、電場強度和電通量密度分布的求解器。您可以將導體的固定/浮動電位或體積/表面電荷設置為源。

M-靜態
解算器

?計算靜磁場的磁場分布和磁通密度的求解器。線圈、永磁體、均勻磁場和電流分布可以設置為源。

靜態電流
求解器

?計算傳導電流分布和電場強度的求解器?？梢詫㈦娢?、電流路徑或線圈設置為源。

低頻頻域
求解器

?一種在頻域中分析低頻準靜態電磁場問題的求解器。分析方法可選擇全波、準靜態磁場、準靜電場。

LF 時域
求解器

?用于低頻準靜態電磁場問題的時域求解器。您可以選擇準靜態磁場或準靜電場作為分析方法。

部分 RLC
求解器

?計算模型的 RLC 等效電路參數的求解器。通過計算寬帶電路常數可以輸出 SPICE 模型。

漂移擴散
求解器

可以獲得半導體中的載流子密度（電子密度/空穴密度）。

低頻/電磁場求解器列表

>帶電粒子運動分析

配備解算器，可高速、高精度地分析從低頻到高頻的 3D 電磁場和帶電粒子運動。它具有適用于廣泛應用的各種功能，從磁控管設計和加速器組件設計到慢等離子體現象分析。

跟蹤
解算器

?專門用于靜電磁場粒子軌跡分析和束流計算的求解器。作為粒子發射模型，可以處理空間電荷、熱發射和光發射等各種過程。

細胞內粒子求解器
(PIC 求解器)

?計算時域帶電粒子運動和電磁場（例如微波管和射頻加速）的求解器?？紤]到空間電荷效應，可以進行瞬態分析而不自相矛盾。

韋克菲爾德
求解器

?用于分析束束引起的尾場的專用求解器。

靜電 PIC 求解器
（Es-PIC 求解器）

?適合模擬慢速帶電粒子運動（例如等離子體）的解算器。它可以處理粒子碰撞。

帶電粒子運動求解器列表

帶電粒子運動分析也是CST創始人、前德國達姆施塔特理工大學教授Thomas Weiland博士首次應用數值分析的領域。

>熱/應力分析

它具有用于電磁和多物理場耦合仿真的熱解算器和結構解算器。提供了耦合分析的工作流程，并且可以通過簡單的操作來設置和執行使用其他求解器的結果的耦合分析。

熱固定
解算器

?計算穩態溫度分布的求解器。還可以對熱輻射和對流進行建模以及對移動介質進行分析。

熱瞬態
求解器

?能夠?qū)岱植歼M行瞬態分析的求解器。您還可以對熱輻射和對流進行建模并分析移動介質。

共軛傳熱求解器
（CHT 求解器）

?使用計算流體動力學 (CFD) 技術同時分析熱傳導和對流。

結構力學
（結構分析求解器）

?計算位移、應變和應力的求解器?？梢詫⑵渌蠼馄鳙@得的位移、表面力、電磁場和溫度分布設置為源。

熱和應力求解器列表

對于以電磁損耗為熱源的微波加熱、IH加熱等發熱現象，可以進行平滑地耦合CST電磁場分析結果的模擬。

>印刷電路板 SI/PI 分析

使用印刷電路板布局設計人員熟悉的 GUI，您可以為從 EDA 布局工具讀取的設計數據生成等效電路并執行電路仿真。它的工作流程可以輕松執行 IR drop、SI 分析和 PI 分析。

電壓降分析

?通過 3D PEEC 方法分析 IR 降的工作流程。

信號完整性分析

?采用 2D TL 方法的 SI 分析工作流程?？梢赃M行時域和頻域分析。

電源完整性分析

?采用 3D FEFD 方法的 PI 分析工作流程。還可以優化旁路電容器的放置。

董事會檢查

?基于標準 EMC/SI 規則的布局檢查。

印刷電路板 SI/PI 求解器列表

除了SI/PI分析外，還提供規則檢查功能。各規則標準根據布線標準（DDR/USB/PCIe等）設定，可高速檢查布局。還提供使用 IR Drop 分析結果作為熱源的發熱分析工作流程。

>電纜建模、SI/EMC 分析

電纜建模、SI/EMC 分析是專門用于電纜模型分析的工具，可用于模型創建和電磁場分析。即使是復雜的線束模型也可以在易于使用的界面上創建。

線束求解器

?通過2D TL方法提取電纜線束的等效電路，并計算3D空間中電磁場與電纜之間的相互作用。

電纜建模、SI/EMC 求解器

利用傳輸線理論的等效電路模型，可以進行電纜的SI（信號完整性）分析以及輻射和抗擾度的EMC分析，還可以進行多尺度分析。

>電路仿真、系統仿真

最后，我們將介紹連接各個分析功能的關鍵電路仿真和系統仿真功能。

電路模擬器

?提供時間軸和頻率軸上的各種電路分析功能。計算連接 SPICE 和 IBIS 等電路元件與實際測量數據和仿真模型的系統的響應。

電纜建模、SI/EMC 求解器

CST Studio Suite 在一個通用平臺上管理整個系統。直觀的 GUI 可以輕松設計結合多個模型和電路的系統，并使用多個模塊執行耦合分析。



所有 CST 電磁仿真軟件求解器的介紹到此結束。歡迎使用碩迪科技提供支持的  CST Studio Suite，我們可以為您提供CST價格咨詢，技術咨詢，需求匹配咨詢，售前、售后服務等軟件服務。
