一個用于汽車和運輸系統牽引的永磁同步電機 (PMSM)（8 極 200 Hz）的仿真和優化案例研究，以最大限度地提高平均扭矩并最大限度地減少扭矩波動。CST EM STUDIO 的分析功能實現了上述相互矛盾的目標。圖 1 顯示了電機的分析模型及其主要特征。電機通?？梢栽?2D 中進行分析，以進行高效和準確的計算，但這里我們創建了 3D 核心模型，以便我們可以在 2D 和 3D 之間切換。這樣，您可以根據需要在 2D 和 3D 求解器之間進行選擇。2D 和 3D 模擬之間的幾何形狀、材料或其他模型參數沒有差異。在下文中，我們將創建一個 3D 模型，指定一個橫截面，并使用 2D 瞬態求解器執行仿真。在本例中，永磁體的電導率設置為零，以優化電機的轉矩。由于永磁體嵌入在轉子中，即使考慮渦流，結果的準確性也不會發生太大變化，實際上可能會增加仿真時間。

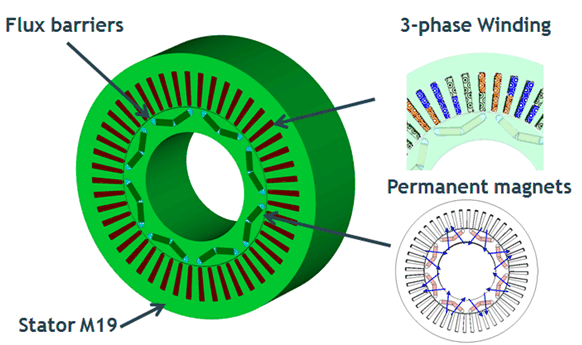

圖 1：通用 PMSM 模型的組成

在求解器設置中，定義旋轉間隙并將其設置為勻速運動。也可以應用運動方程。通過定義旋轉間隙，可以將移動網格技術引入時間步長瞬態模擬。移動網格實際上消除了在每個時間步重新創建網格的方法中會對齒槽轉矩計算產生災難性影響的網格噪聲。通過給旋轉間隙一個速度參數，可以提取參數數據作為速度的函數（例如反電動勢與速度）。我們將 M19 的非線性 BH 特性應用于定子和轉子。屏障部分用空氣建模。

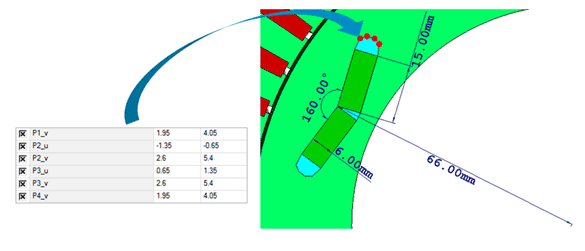

圖 2：永磁體和屏障的形狀和位置定義

圖 2 顯示了屏障部分的參數定義。用局部坐標 u, v 參數設置構成多邊形曲線的多邊形點。使用這些參數進行優化。上述模型中的起點和終點定義鎖定到相鄰永磁體的終點。圖中的距離和角度代表永磁體的參數設置。

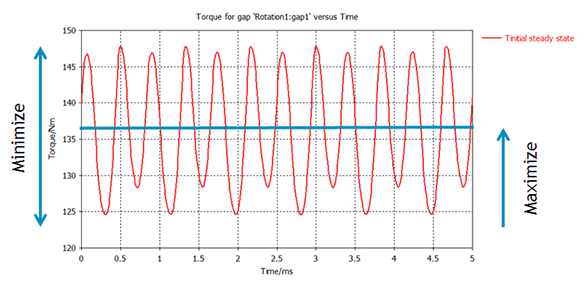

圖 3：提取用于優化的轉矩和轉矩脈動

圖 3 是模型初始幾何形狀的電機扭矩隨時間變化的曲線圖。還提供了平均轉矩和紋波的定義。這些信號的值是優化的目標。目標還可以定義更復雜的結果值。

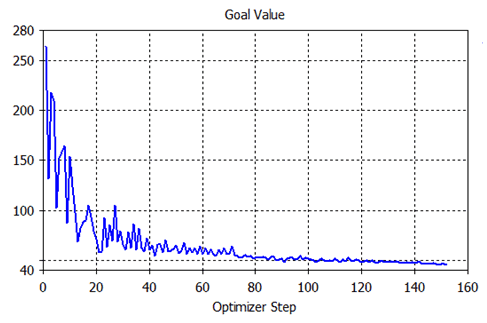

圖4：所有目標值之和（縱軸）和優化步驟數（橫軸）：Nelder Mead Simplex algorithm

CST 的優化器是一個多因素優化器，可以同時優化多個參數。它具有用于局部?jī)?yōu)化的 Trust Region Framework 和 Nelder Mead Simplex，以及用于全局優化的 CMA 進化策略、通用和粒子群算法。方法的選擇取決于幾個因素，包括變量的數量、參數空間的大小以及從起點到最佳點的距離。

我們?yōu)榇耸纠x擇了 Nelder Mead Simplex 算法。這種方法的優點是即使某些模型參數設置無法評估（例如不可計算的設置），優化也可以不間斷地繼續進行。平均扭矩（目標 400Nm）和扭矩波動（目標 40Nm）的計算結果被發送到優化器，優化繼續以最小化目標函數?？梢匀我膺x擇目標值，以便優化器可以找到它，例如，即使由于參數限制而無法找到最大平均扭矩。所有目標值的總和如圖4所示。從圖中可以看出收斂的結果。

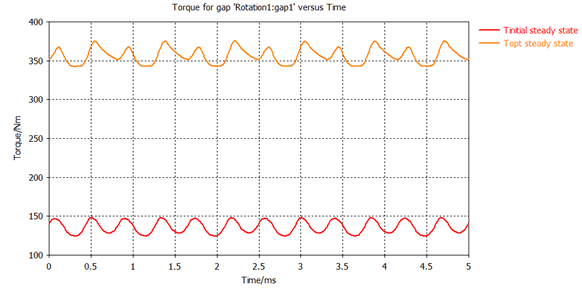

圖 5：穩態扭矩（縱軸）和時間（橫軸）：初始模型（紅色）和優化后（橙色）

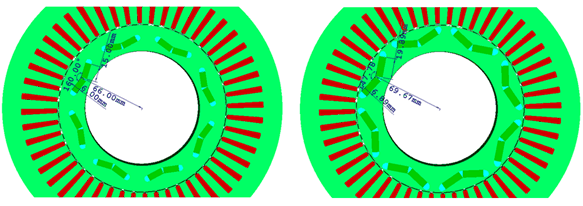

圖 6：初始轉子模型（左）和優化后（右）

在早期的模型中，永磁體被有意嵌入轉子深處，這樣電機的扭矩就會很低。在圖 6 中，我們可以看到優化顯著提高了平均扭矩。轉矩脈動的改善很小。這是意料之中的，因?yàn)樵趦?yōu)化模型中磁鐵更靠近轉子表面，導致磁鐵和定子齒之間的相互作用更大。

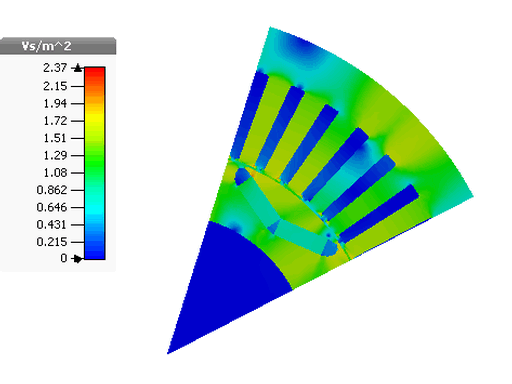

圖7：時變磁通密度絕對值顯示

可以使用監控功能從模擬中提取磁場和其他數據。提取的磁通密度圖如圖 7 所示。例如，可以對這些數據進行后處理以確定點或表面的磁場值。

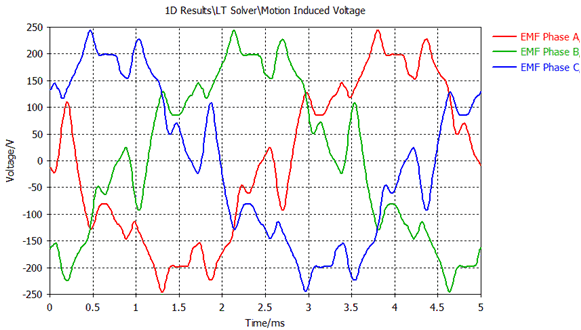

圖 8：反電動勢（垂直軸）和時間（水平軸）：按相位進行顏色編碼

與參數靜態磁場分析相比，瞬態運動分析可以自動計算每相電感和反電動勢的時間變化。

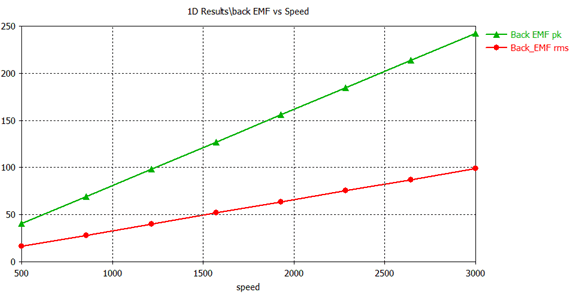

圖 9：空載時的反電動勢（垂直軸，V）峰值（綠色）和 RMS（紅色），速度（水平軸，RPM）

圖 9 顯示了作為速度函數的反電動勢圖。
