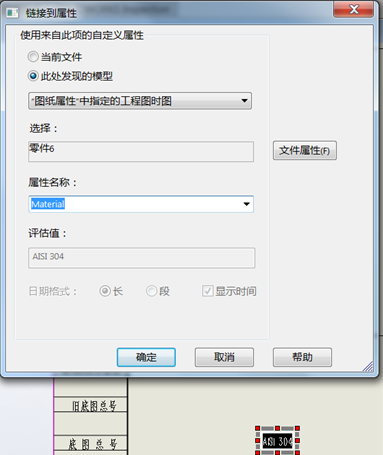

我們知道大多數的工程師都已經從網上學習了SOLIDWORKS 軟件或看過SOLIDWORKS軟件的教材。從工程圖教程里可以得知：我們想要將零件的材料，重量等信息讀取到工程圖當中可以通過添加注釋然后鏈接屬性的方式。如下圖所示。

但作為一個小白，我們就會發現有這樣一種問題，就是一個零件，在有些工程圖里就可以自動顯示重量和材料，而在有些工程圖里就不會顯示。還有就是，我們已經利用注釋來添加了鏈接屬性，但是還是不自動顯示，那這又是為什么呢？

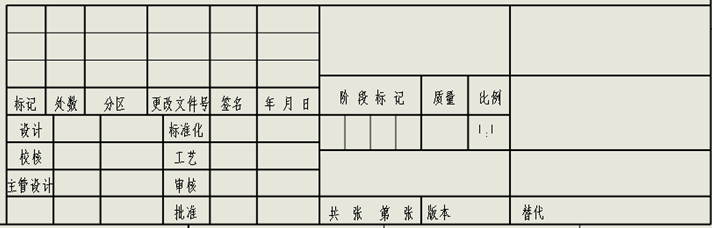

比如同一個零件在不同的工程圖中

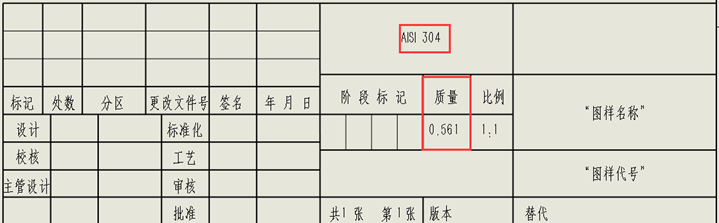

在上圖的第一個模板里顯示了重量和材料。而上圖第二個是SOLIDWORKS軟件自帶的模板，并沒有沒有顯示重量和材料。

我們再使用SOLIDWORKS軟件自帶的模板中來繪制一個零件看看效果。

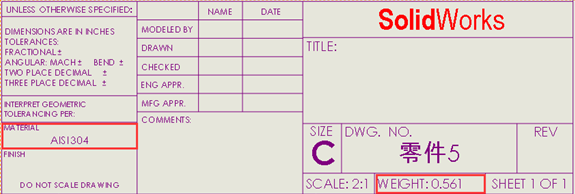

使用SOLIDWORKS軟件自帶模板生成的零件就可以在工程圖模板中顯示材料和質量。

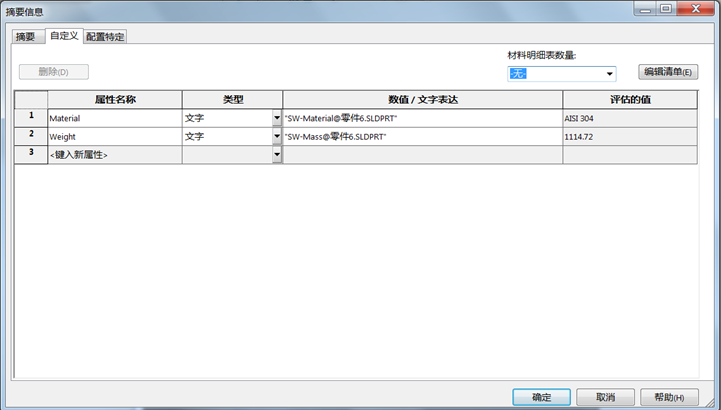

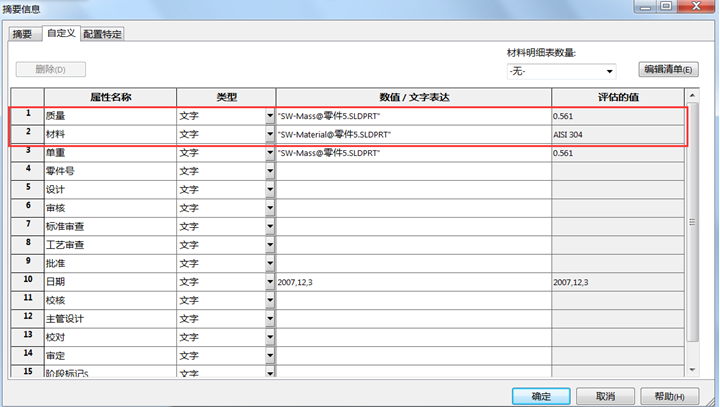

然后我們打開零件模板看一下它的自定義屬性，看一下自帶模板和后來創建的有什么區別。

此時我們要注意到的兩個問題：

1.我們想要顯示零件的自定義屬性，“此處發現的模型” 是一定要選的

目前的文件指的是我們這個工程圖的自定義屬性，并不是圖紙里的零件。

2.如果我們想要的自定義屬性在確保選擇了“此處發現的模型”屬性名稱里仍然沒有，我們可以在文件屬性里面添加上您想要的零件自定義屬性，然后要記得在零件模板里添加名稱相同的自定義屬性就好了。
