您可以使用Solidworks草圖自定義焊件結構的基本框架和截面屬性，然后創(chuàng)建包含草圖線段組的結構構件。構建焊件模型后，或由于干涉或由于邊角的連接方式不符合設計預期，因此對邊角的處理必不可少，您可以使用線段和其它實體來剪裁線段，使之在焊件零件中正確對接。Solidworks的剪裁/延伸功能簡單易用，配合示意圖可輕易實現(xiàn)預期的邊角設計。

您應剪裁焊件模型中的所有邊角以確定線段的長度能精度計算，您可使用剪裁/延伸來剪裁或延伸：

1 兩個處于在角落處匯合的線段。

2 一個或多個相對于另一實體的線段。

3 線段同時的兩端。

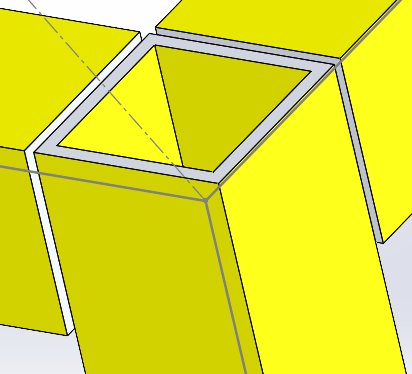

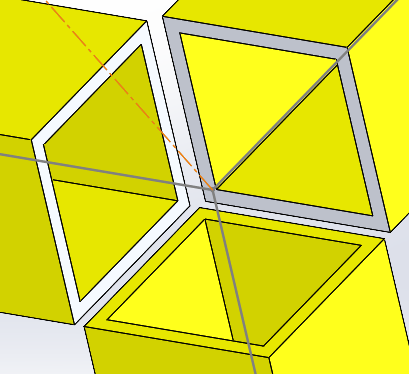

第一種和第三種比較基礎，基本可以實現(xiàn)一步解決，多個相對于另一實體處的邊角只需要剪裁/延伸功能的重復使用即可，實際上對于既定的草圖，邊角類型可隨意更改，以下圖初始狀態(tài)的邊角簡單示意剪裁/延伸功能。

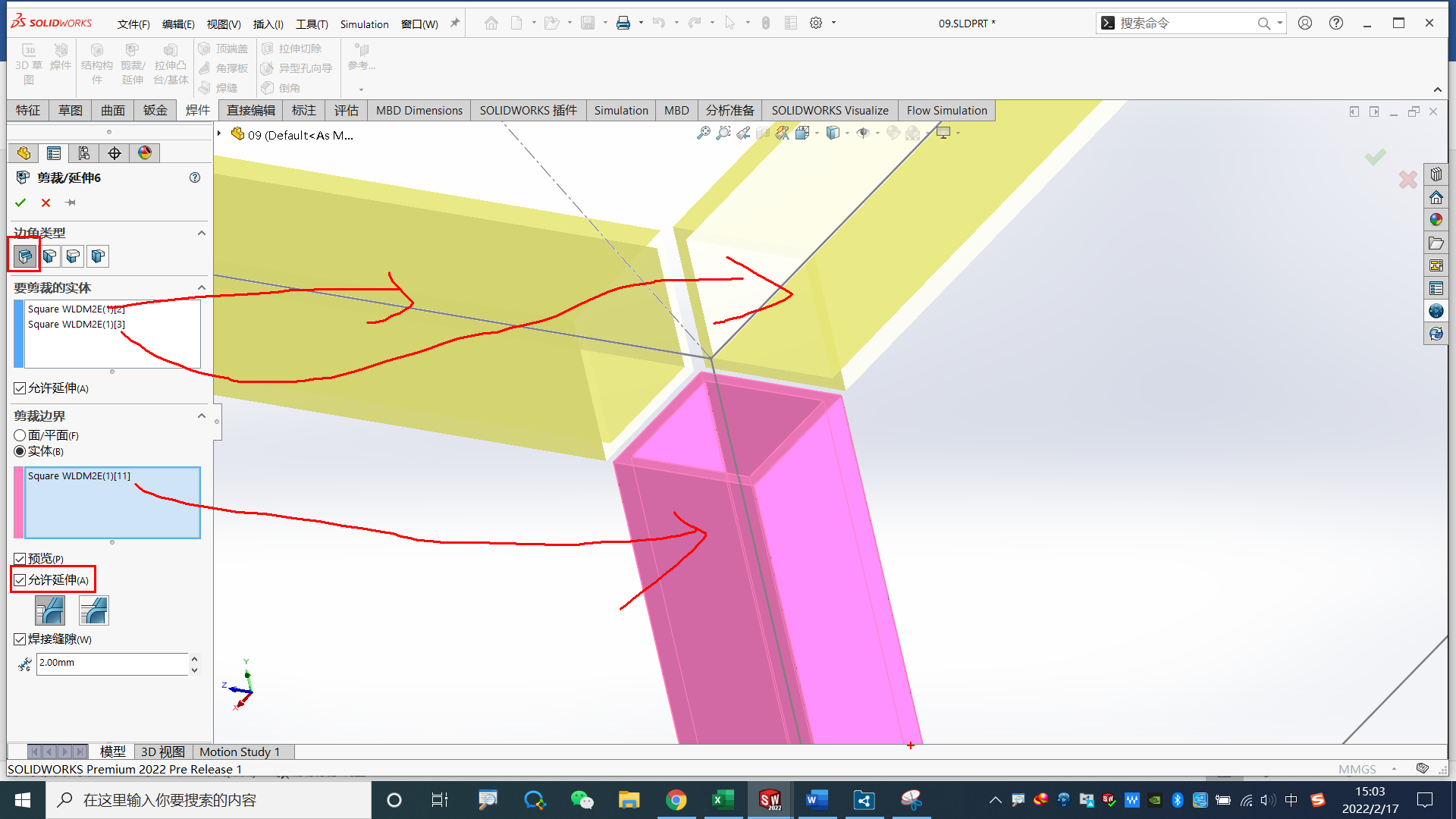

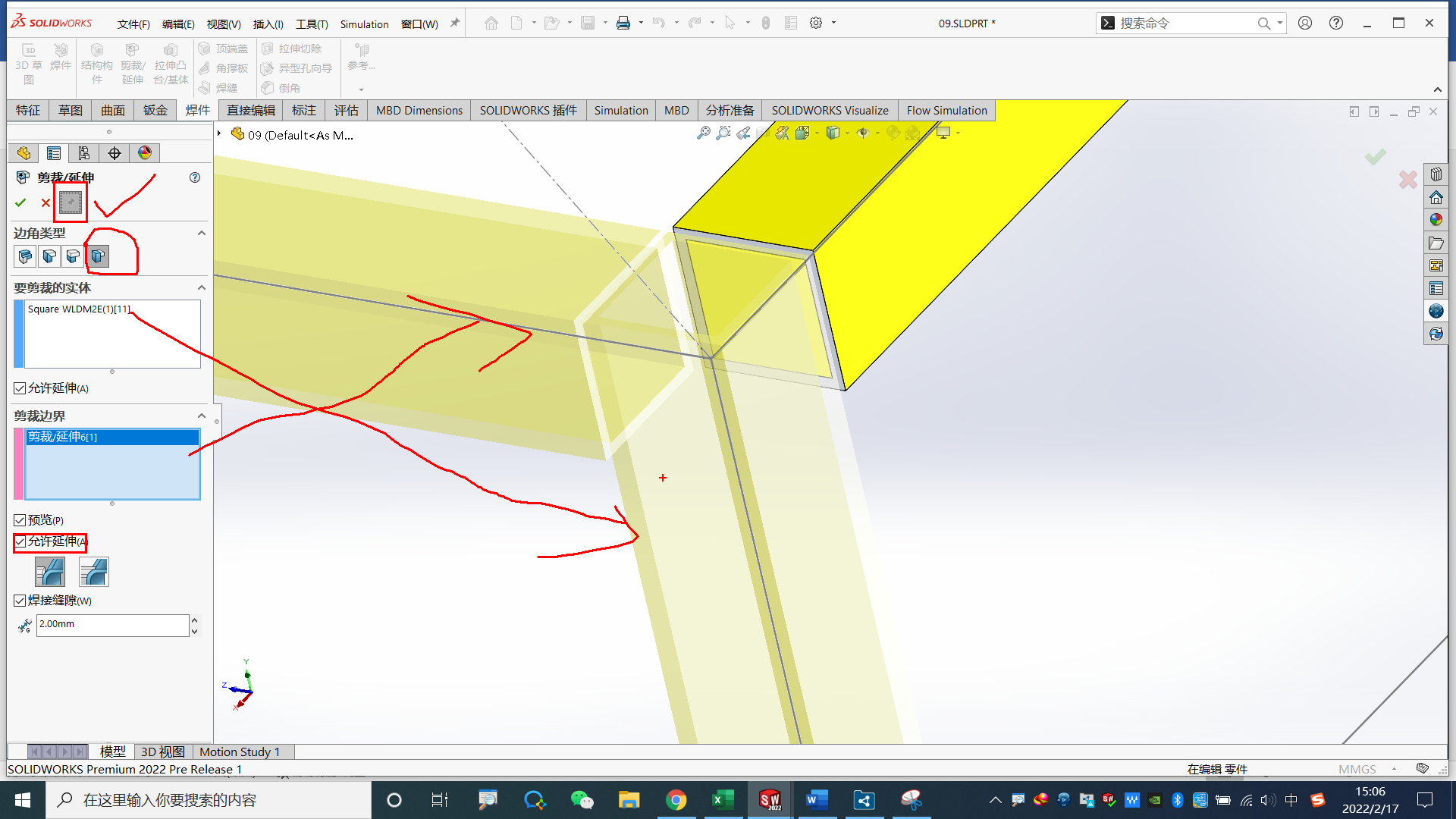

剪裁/延伸1

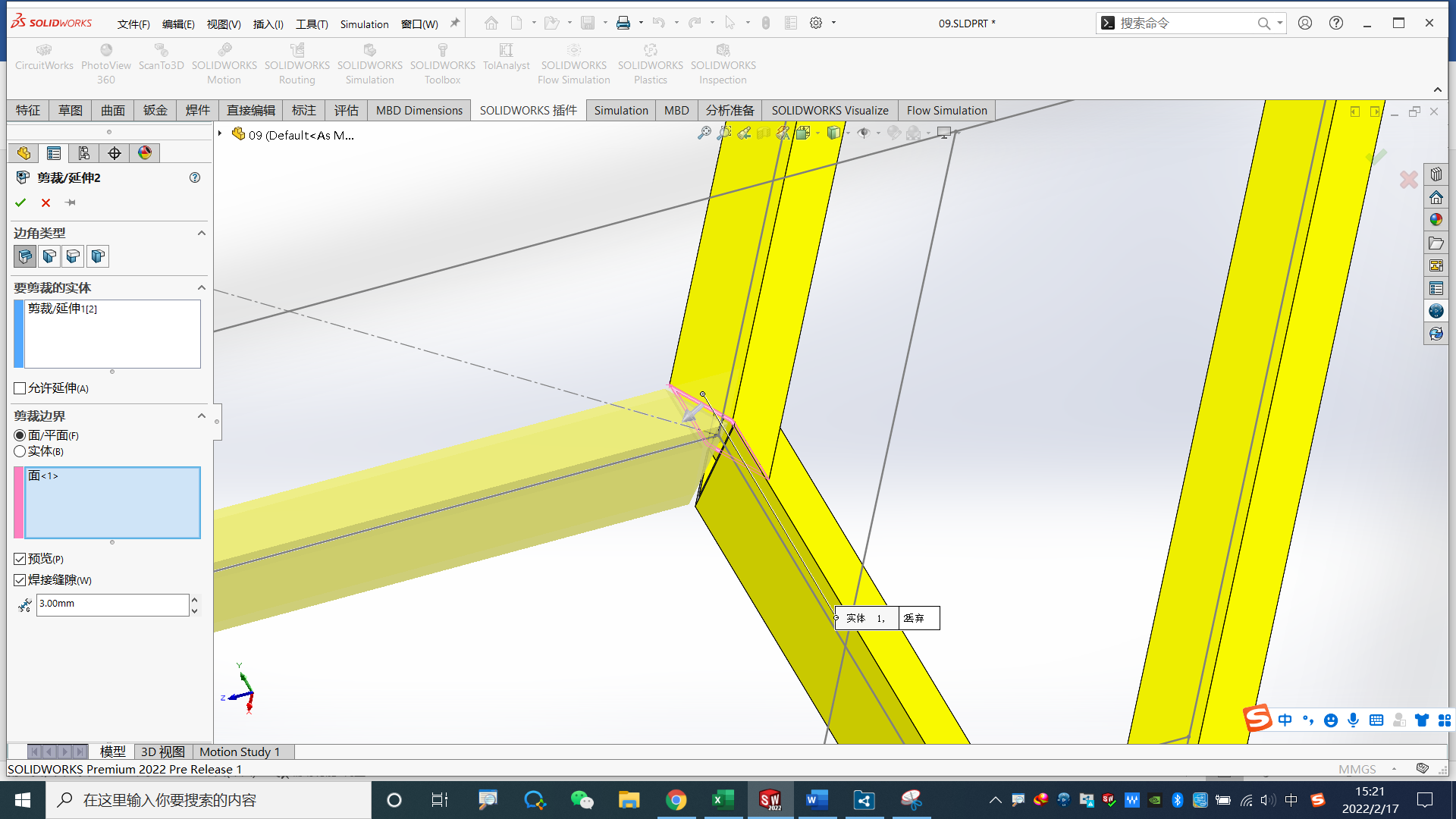

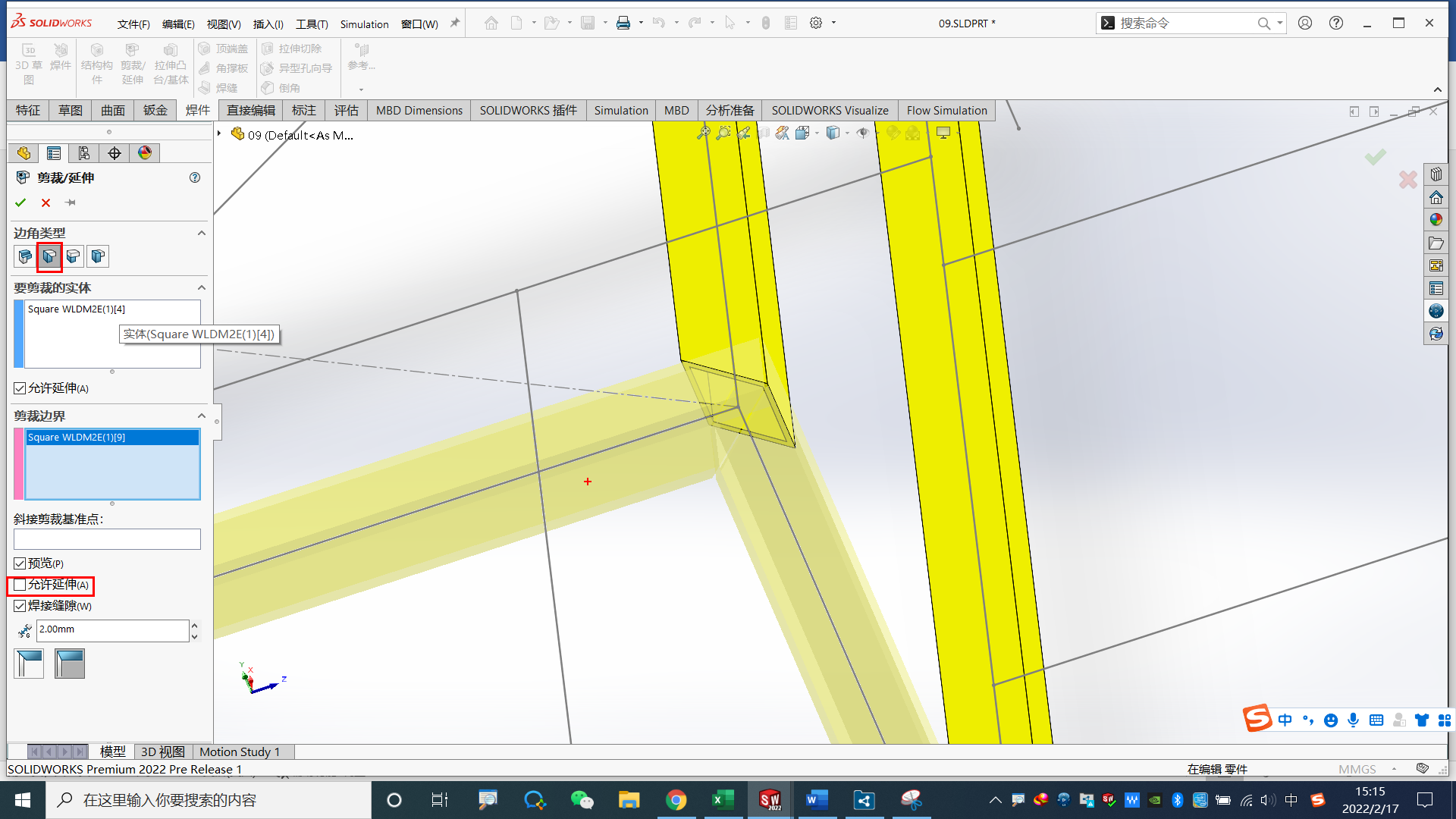

剪裁/延伸2
重復兩次即可。
