在現代工程設計領域，參數化設計已成為提升設計效率、優化產品性能、實現智能制造的重要手段。尤其是在三維建模軟件SolidWorks中，參數化設計的理念和方法被廣泛應用，極大地推動了機械、建筑、電子等行業的創新發展。那么，什么是參數化設計？它有哪些優勢？又是如何在SolidWorks中實現的？Solidworks代理商碩迪科技為您解讀參數化設計的定義、特點和應用實例。
參數化設計，顧名思義，就是通過參數來驅動設計。所謂"參數"，是指能夠影響設計對象幾何形狀、尺寸、位置、數量等特性的變量。在參數化設計中，設計師不再單純地繪制固定尺寸的圖形，而是通過設定一系列參數和約束關系，讓模型能夠根據參數的變化自動調整形狀和結構。
舉個簡單的例子：假設你要設計一個螺栓，傳統的做法是直接繪制一個具體尺寸的螺栓模型。而在參數化設計中，你會先定義螺栓的直徑、長度、螺距等參數，然后通過這些參數來生成螺栓的三維模型。以后如果需要更改螺栓的尺寸，只需修改參數值，模型會自動更新，無需重新建模。
參數化設計極大地減少了重復建模的工作量。對于需要頻繁修改尺寸或結構的產品，只需調整參數即可快速生成新版本，大大縮短了設計周期。
通過參數化，可以輕松實現產品的系列化開發。例如，某一類零件只需更改幾個關鍵參數，就能批量生成不同規格的產品，便于標準化管理。
參數化設計使得模型具有高度的靈活性。即使在設計后期需要大幅調整，也能通過修改參數輕松實現，避免了因設計變更帶來的大量返工。
參數化模型的數據結構清晰，便于團隊協作和版本管理。設計師可以共享參數化模板，統一設計標準，提高協作效率。
SolidWorks作為一款功能強大的三維CAD軟件，天生支持參數化建模。其參數化設計主要體現在以下幾個方面：
草圖參數化： 在SolidWorks中，草圖是三維建模的基礎。用戶可以在草圖中為線段、圓弧等元素添加尺寸標注和幾何約束（如平行、垂直、對稱等），這些尺寸和約束就是參數。通過修改尺寸參數，草圖形狀會自動調整。
特征參數化： SolidWorks的三維建模是通過一系列"特征"疊加實現的，如拉伸、旋轉、孔、倒角等。每個特征都可以設置參數（如拉伸高度、孔徑、倒角半徑等），這些參數可以隨時修改，模型會自動更新。
全局變量與方程式： SolidWorks允許用戶定義全局變量和方程式，實現參數之間的關聯。例如，可以定義"長度=寬度×2"，當寬度變化時，長度會自動調整。這樣可以實現更復雜的參數化關系，滿足多樣化的設計需求。

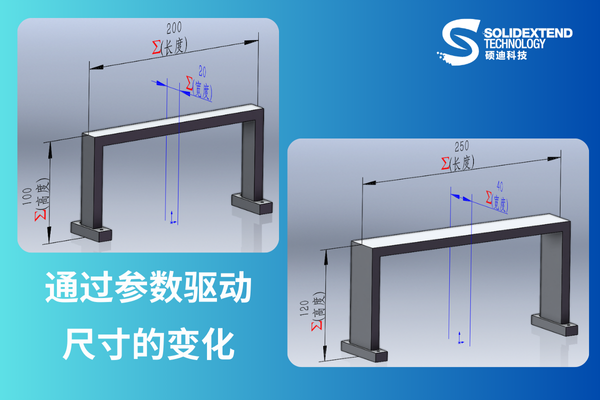

以SolidWorks為例，假設要設計一款可調節長度的支架。設計師可以先定義支架的長度、寬度、高度為參數，然后在建模過程中引用這些參數。以后如果需要不同長度的支架，只需修改"長度"參數，SolidWorks會自動生成新的支架模型，無需重新繪制。這種方法不僅提高了設計效率，還保證了各個版本之間的一致性。
隨著智能制造和工業4.0的推進，參數化設計將與自動化、仿真、優化等技術深度融合，實現從設計到生產的全流程數字化。未來，參數化設計不僅僅是幾何建模的工具，更將成為智能產品開發的重要基礎。
參數化設計是一種以參數為核心、以規則為驅動的設計方法。它極大地提升了設計的靈活性、效率和智能化水平。以SolidWorks為代表的三維CAD軟件，為參數化設計提供了強大的工具和平臺。掌握參數化設計，不僅能提升個人的設計能力，更能為企業帶來持續的創新動力。
碩迪科技擁有豐富的參數化設計實施的經驗和案例，通過SOLIDWORKS適合的參數化工具，結合標準化的模板和工程圖的定制，為企業的產品研發帶來效率的提升，歡迎聯系碩迪科技了解參數化設計的實施方案和評估模板。
