-SOLIDWORKS 裝配體打開時是由不同的階段和性能檢查組成的。如果在創建裝配體時未應用基本的配合方法，問題會隨著時間的推移而累積，并且在使用時會出現明顯的速度減慢。



如果您的裝配體運行速度很慢，則很可能是在創建配合時出現了不良操作的癥狀.

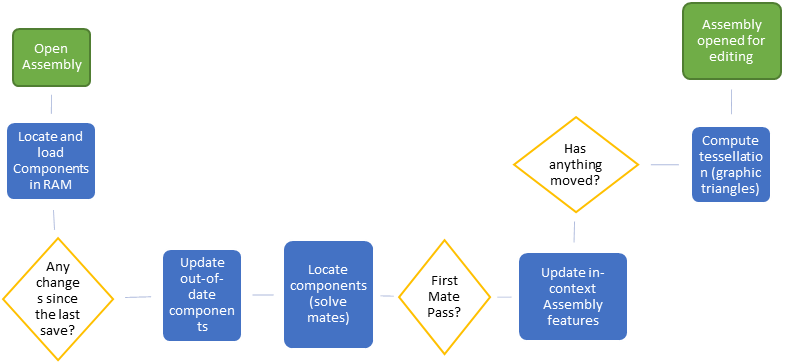

圖 1：SOLIDWORKS 裝配體打開過程



以下是為裝配性能奠定良好基礎的三個基本技巧。

SOLIDWORKS2023 技巧1：使用一兩個固定組件或參考。

當裝配體中存在有大量零部件或參考時，SOLIDWORKS需要更長的時間來求解，并且更容易出錯。

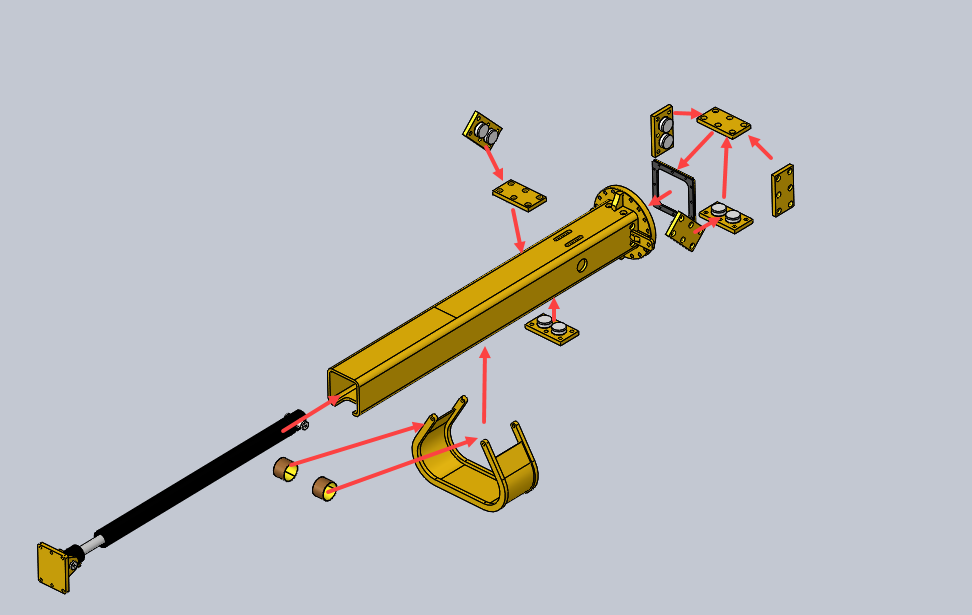

圖 2：良好的配合方案



圖 2：需要避免的配合方案

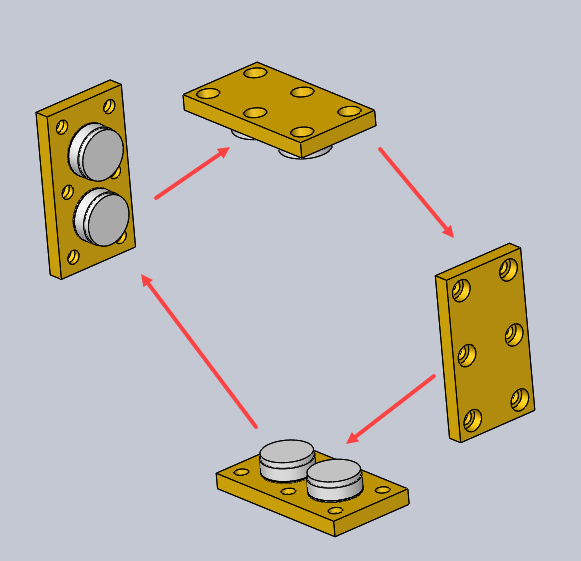

SOLIDWORKS2023 技巧2：不要?jiǎng)?chuàng)建循環引用

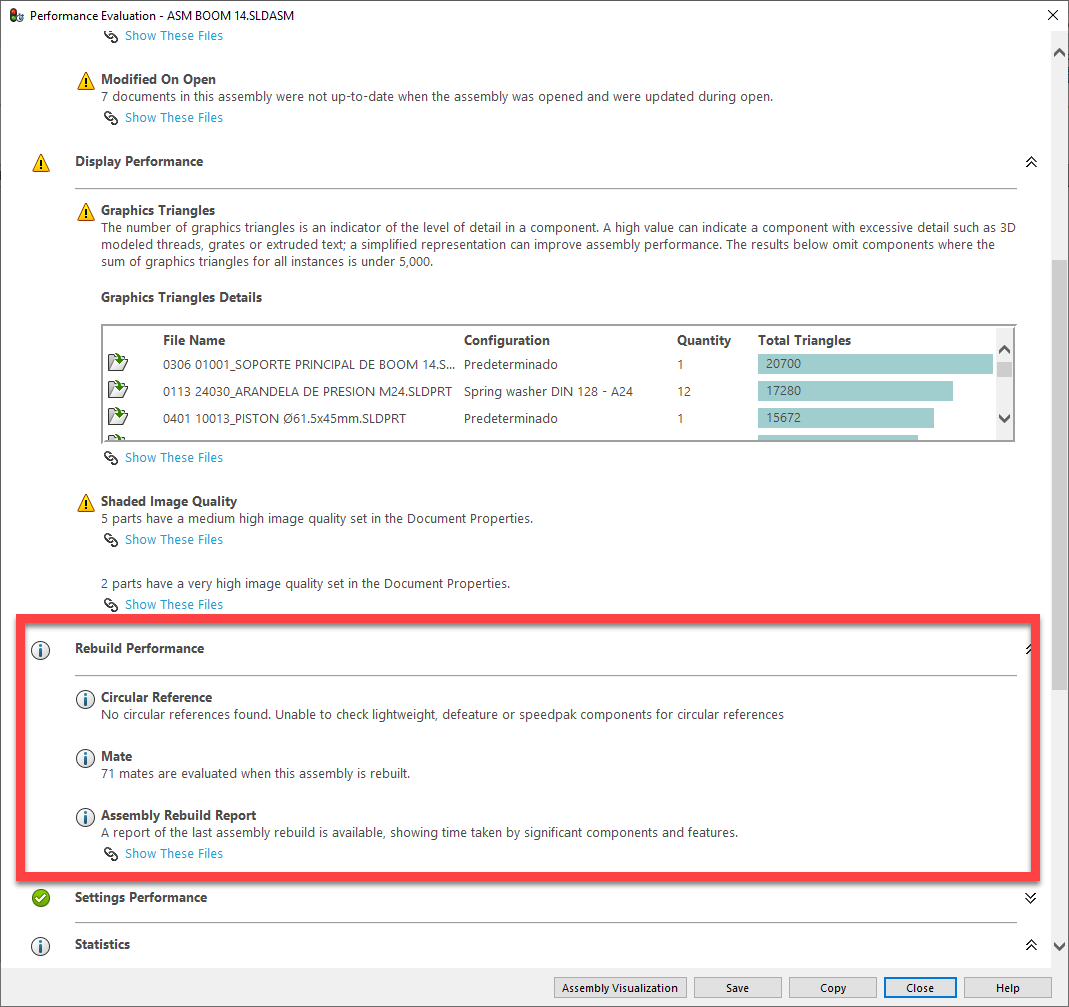

后續添加配合時將會導致沖突，SOLIDWORKS 必須重建并解決循環配合的方案。當 SOLIDWORKS 識別到一個圓形配合時，它會顯示在性能評估中。

技巧 3：避免冗余配合

SOLIDWORKS 本身允許一些冗余配合（除了距離和角度之外的所有配合）。一旦出現問題，這種配合方案比較難理解，并且需要更多時間來解決。

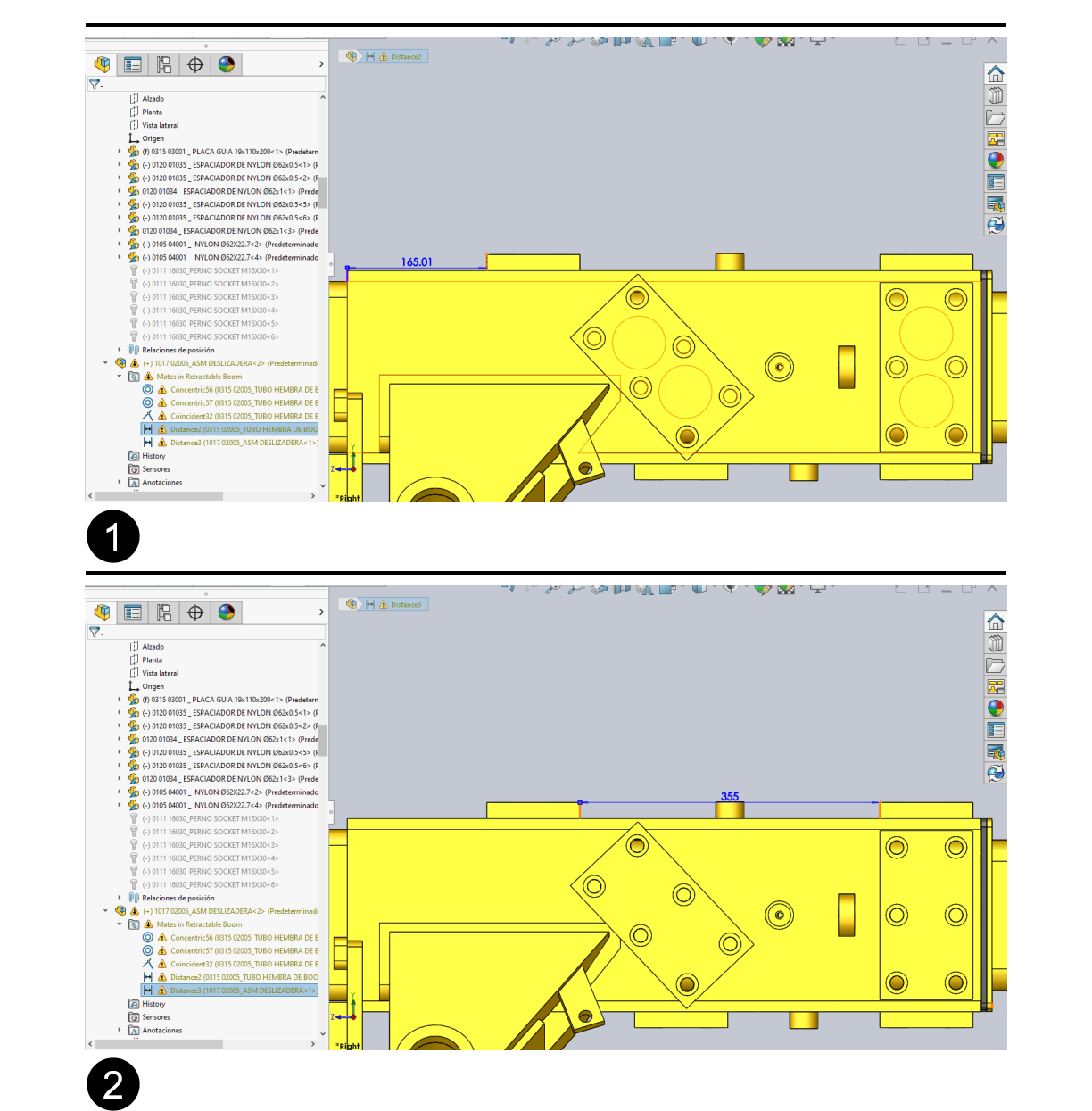

在這個裝配模型中，使用兩個距離配合定義塊的相同自由度，從而過度定義模型。即使配合在幾何上是一致的，模型仍然是過度定義的。

碩迪科技為您提供一些額外的提示，確保更好的裝配性能:

1. 拖動組件以測試其可用的自由度。

2. 要謹慎使用極限約束，因?yàn)樗鼈冃枰L的時間來解決。

3. 一旦出現配對錯誤，立即修復。添加新的配合永遠不會解決早期的配合問題。

4. 在添加配對之前，將組件拖到大致正確的位置和方向，這樣配合求解器應用程序就更有可能將組件正確地吸附到該位置。

5. 如果某個組件引起問題，通常刪除所有組件并重新創建它們比逐個進行診斷更容易。尤其是在存在對齊/反對齊和尺寸方向沖突（可以翻轉尺寸的測量方向）的情況下，使用“查看配對”或展開組件，在特征管理器設計樹中使用“樹形顯示” > “查看配對和依賴項”來查看組件的配對。

6. 可能情況下，充分定義裝配中每個零件的位置，除非您需要該部件移動以可視化裝配運動。具有許多相互關聯的可用自由度的組件需要更長的時間來解決，在拖動部件時的行為更加不可預測，并且容易出現“討厭的”錯誤(當您拖動時錯誤自行修復)。


7. 盡可能在子裝配中創建配對，而不是在頂層裝配中，以減少頂層裝配的重建時間。

8. 有時拖動一個組件會突然將其放置到正確的位置，并修復配對錯誤。

9. 有時壓制和解壓具有錯誤的配對會修復配對錯誤。

10. 當您對具有上下文特征的部件創建配對時（特征的幾何參考了裝配中的其他部件），請避免創建循環引用。
