SOLIDWORKS中的單位系統

SOLIDWORKS中的單位系統可以針對單個文件修改、一次修改多個文件以及在默認模板中進行修改。每個SOLIDWORKS文件都有一個單位系統，該單位系統由該文件的文檔屬性控制。默認情況下，SOLIDWORKS零件、裝配體和工程圖模板各自規定了文件的單位制。如果您使用的是公制系統，則模板應設置為MMGS，以使用毫米、克和秒作為基礎。如果您使用的是英制，則默認單位系統是IPS，默認為英寸、磅和秒。

如何更改SOLIDWORKS文件中的單位

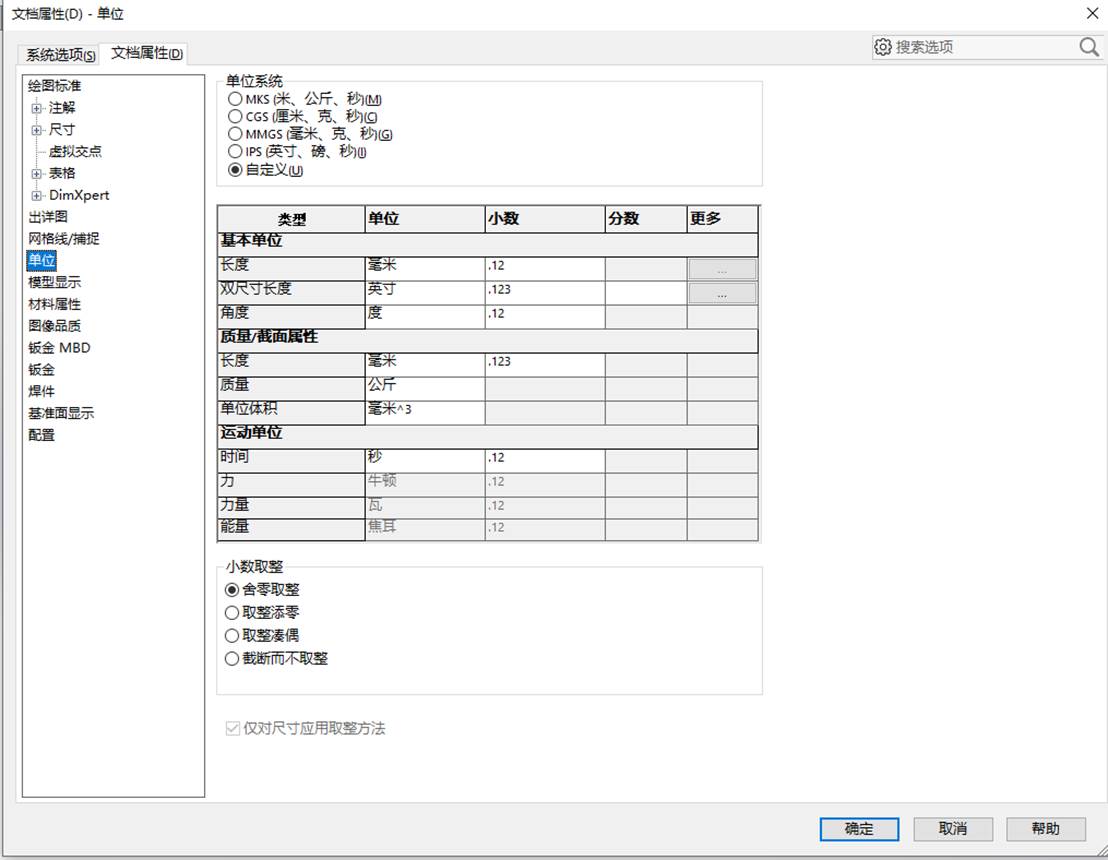

可以在“工具”>“選項”>“文檔屬性”>“單位”下的“單位”設置中更改單位制。

有五種默認單位系統：

• MKS（米，千克，秒）
• CGS（厘米、克、秒）
• MMGS（毫米、克、秒）
• IPS（英寸、磅、秒）
• 自定義

從頂部選項選擇單位系統，但通過選擇自定義，您可以根據您的需求進行自定義。

也可以在SOLIDWORKS窗口的右下角訪問相同的單位系統菜單。

更改其中任一選項只會更改當前打開的文件的單位制。

要將單位系統保存到模板，以便將來的所有文件都具有相同的默認值，請打開現有模板或空白的新文件，按上述方式更改單位系統，然后重新保存模板文件。

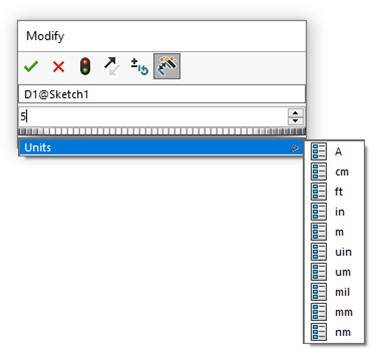

提示 - 在尺寸標注時，通過在值后鍵入單位來切換單位系統。
