SOLIDWORKS Flow Simulation是一個功能強大的通用計算流體動力學 (CFD) 包，直接集成到SOLIDWORKS CAD環境中。

Flow Simulation 的基礎包包括模擬流體流動、傳熱、多種流體混合和旋轉的能力。這種功能組合使其非常適合分析各種工業設備。

混合問題

流體的混合可以通過定義多個不同入口流動條件的靜態混合器來處理，或者通過定義“旋轉區域”的旋轉攪拌器來處理。

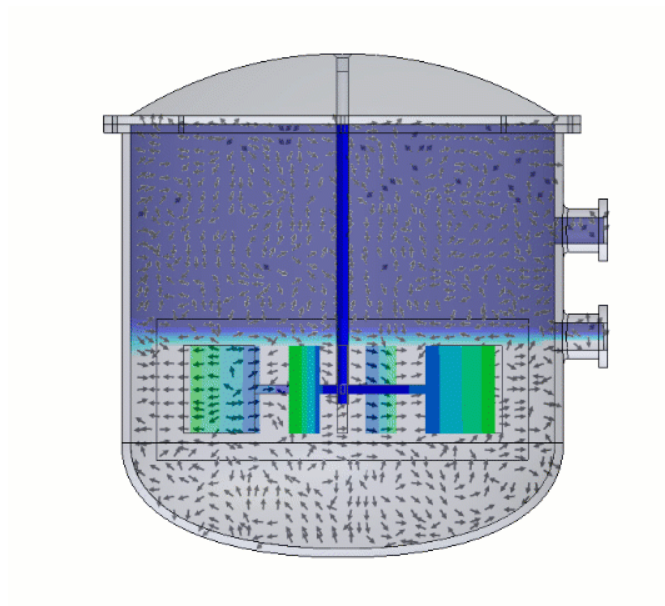

在下面的混合罐示例中，分析中包括兩種流體，并且最初在罐中分離

分析以“時間相關”方式運行，因此可以隨時間監測流體濃度，并且可以測量攪拌器的扭矩和功率以比較各種設計下的電機要求。

對于涉及自由表面、多個攪拌器或往復運動的更復雜的問題，SIMULIA XFlow是一個應該考慮的獨立工具。

換熱器

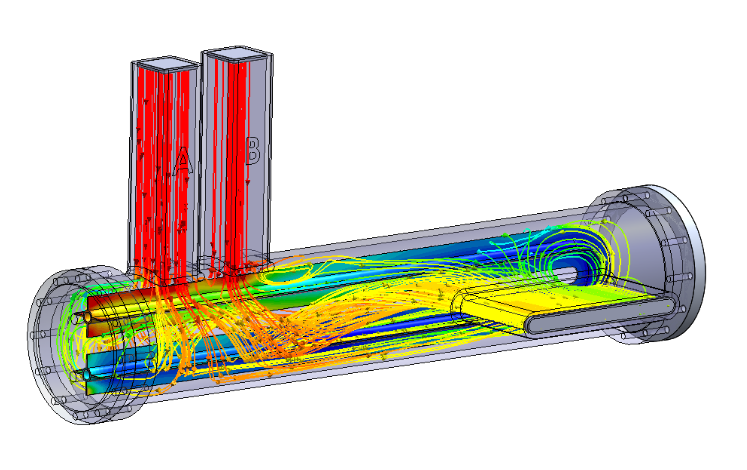

在創建 SOLIDWORKS Flow Simulation 項目時啟用“傳導”選項可以定義熱源并模擬共軛傳熱的效果。一個常見的例子是管殼式熱交換器。下圖顯示了一個簡單的水氣熱交換器，但也可以分析具有數百根管子的復雜模型。

“流體子域”的定義允許代表不同的流體區域。在這種情況下，默認流體是空氣，并且在銅管內應用水的流體子域。

可以快速提取傳熱速率以及換熱器上的壓降。

空氣處理

空氣處理設備和抽油煙機如下圖所示，可以使用SOLIDWORKS Flow Simulation 的核心功能進行分析。“多孔介質”定義允許過濾器、格柵和其他復雜介質的簡化表示。

Flow Simulation 的可選 HVAC 附加模塊允許跟蹤人體舒適度參數，并提供“示蹤研究”，允許將污染物注入現有的 Flow 研究。

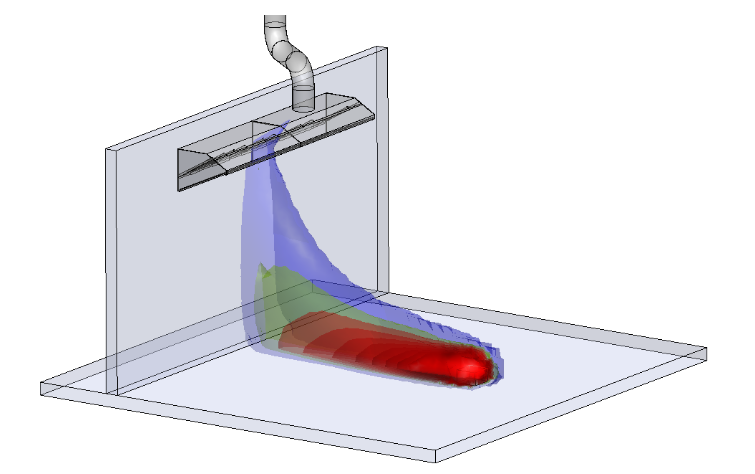

在上圖中，一氧化碳示蹤劑從靠近抽油煙機的源注入。繪制一氧化碳的等值面以可視化高濃度區域。
