我們經常會遇到下面這樣的場景：用SOLIDWORKS繪制完成裝配體后轉發給同事或客戶時,需要將文件縮小體積以方便傳送，或者隱藏零件設計細節來保護我們的設計。

利用SOLIDWORKS將裝配體存為零件文件的功能可以實現上面的需求。

一. 如何將裝配體保存為實體零件？

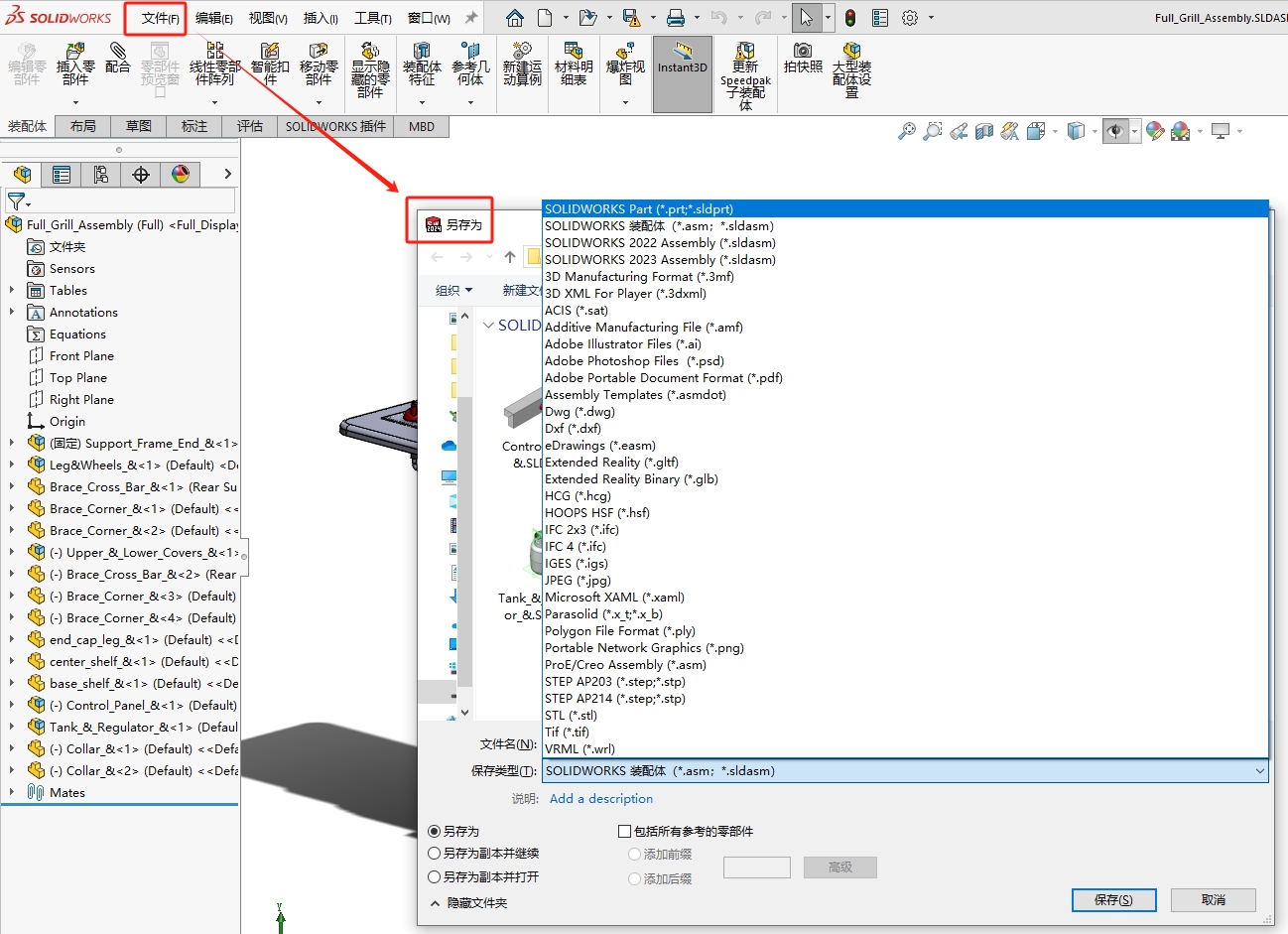

1. 單擊文件-另存為-保存類型選擇SOLIDWORKS Part（零件）。

裝配體保存為零件文件 > 保存選項設置

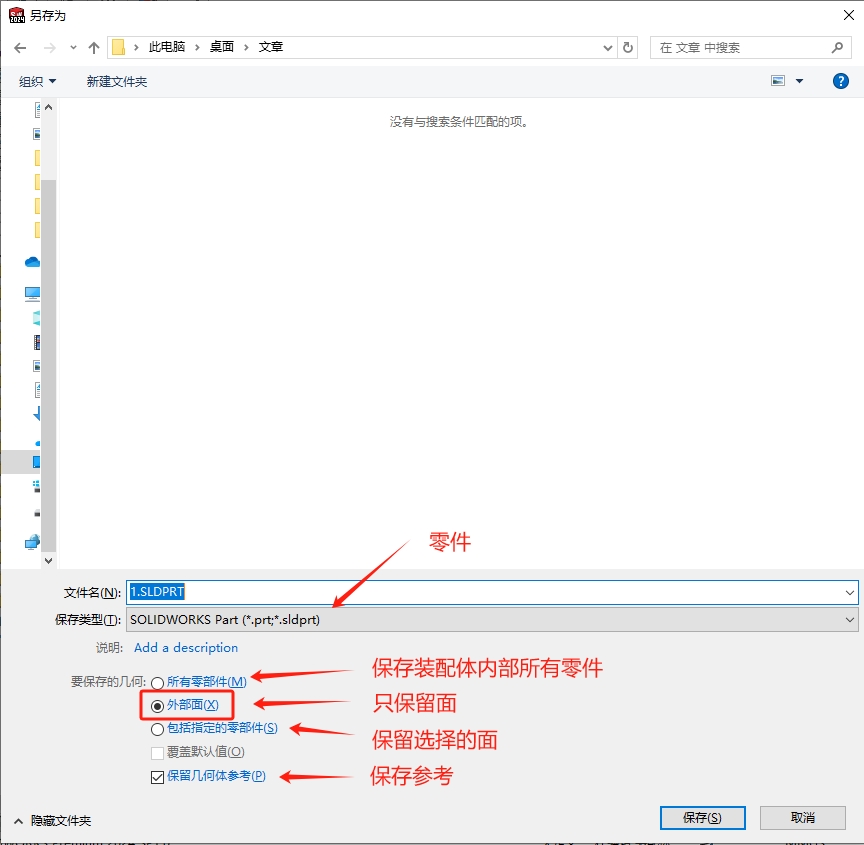

2. 修改零件名稱，保存類型為零件，要保存的幾何：

• ▌ 所有零部件 -將裝配體內所有零件保存下來

• ▌ 所有面 -將所有零件保存為面

• ▌ 包括指定的零部件 -只保存選取的零部件

• ▌ 保存幾何體參考 -保存好幾何體參考內容

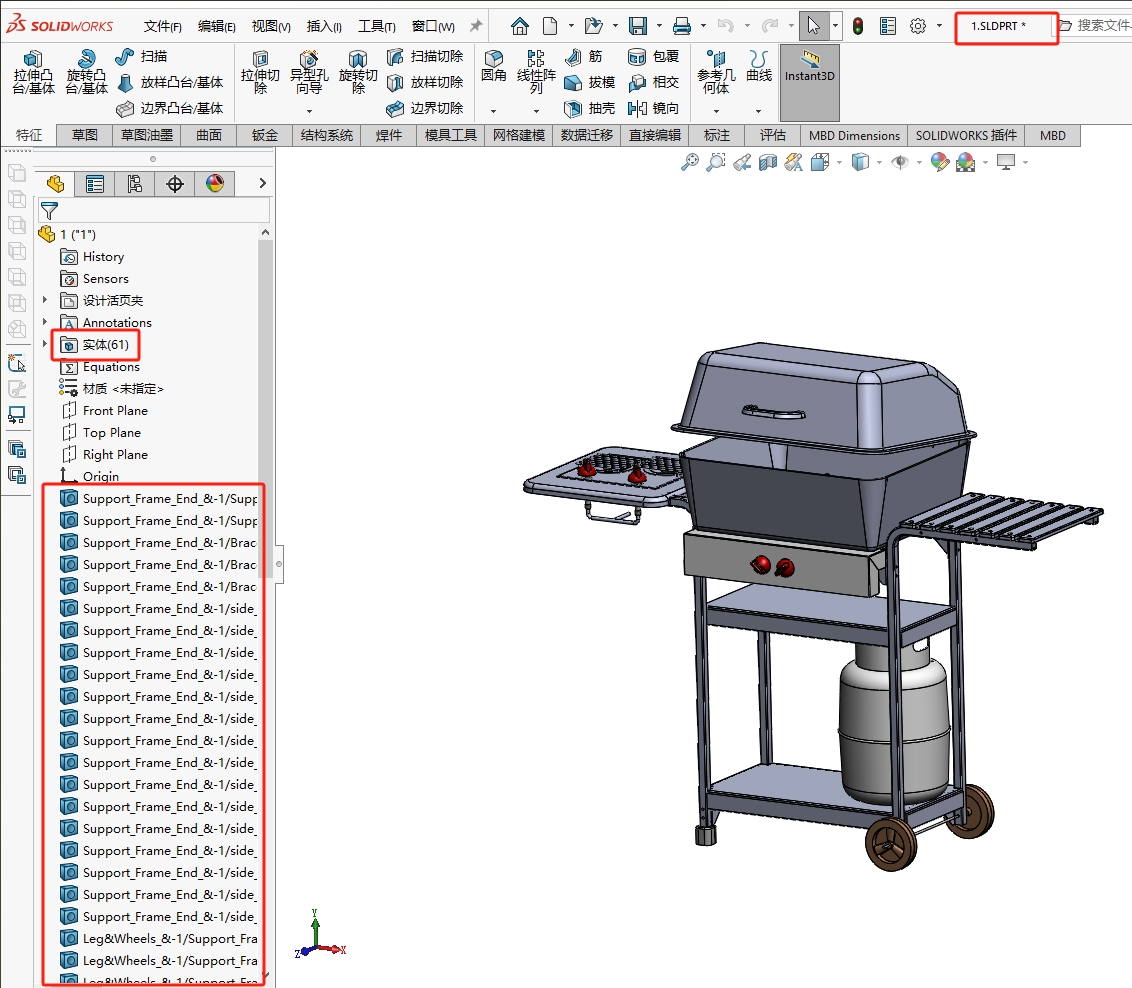

3.打開保存的零件文件，原裝配體中零部件已保存為實體，可查看每個實體零件。

二. 收到同樣處理的內容，如何操作

1。當我們收到以零件類型的裝配內容時，我們也可單獨保存內部實體零件：

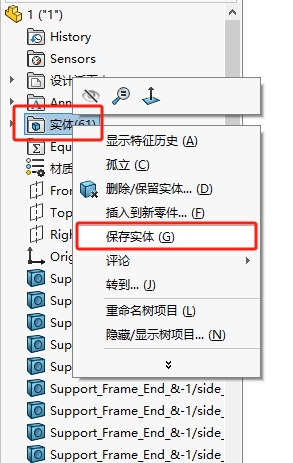

2.單擊實體選項選擇文件內所有實體零件，或使用Ctrl鍵/Shift鍵選擇多個實體零件，右鍵單擊后選擇保存實體選項。

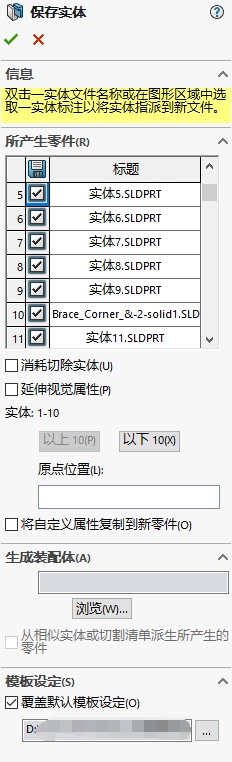

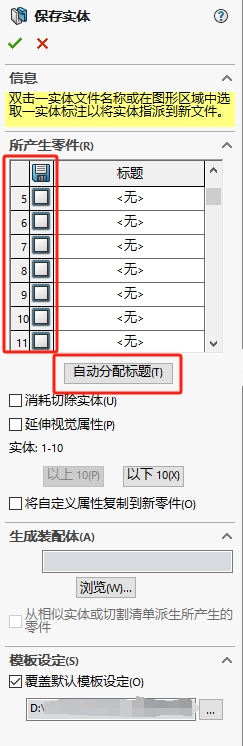

3. 進入保存界面，點擊自動分配標題為實體零件命名。勾選方框篩選實體保存。可根據需要點選相關選項。也可選擇零件模版。

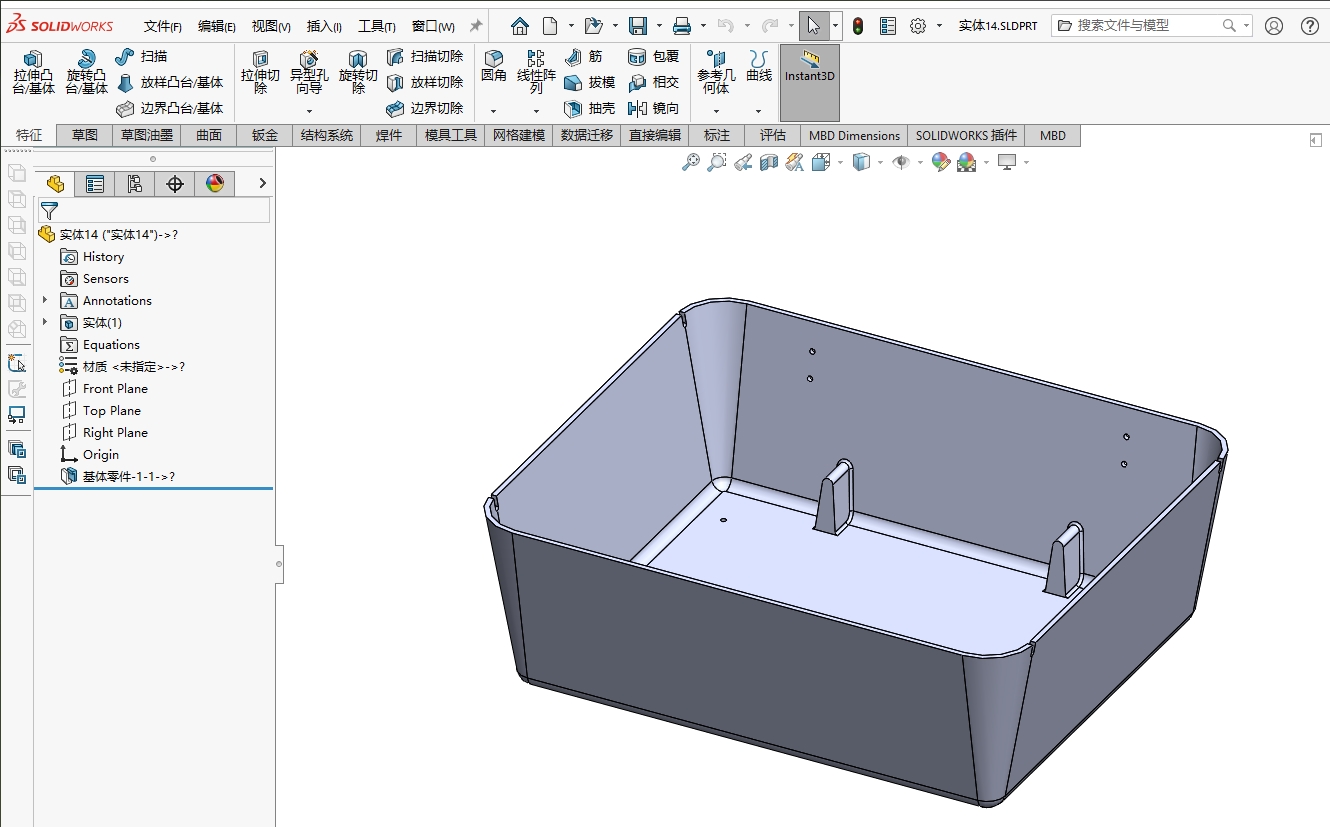

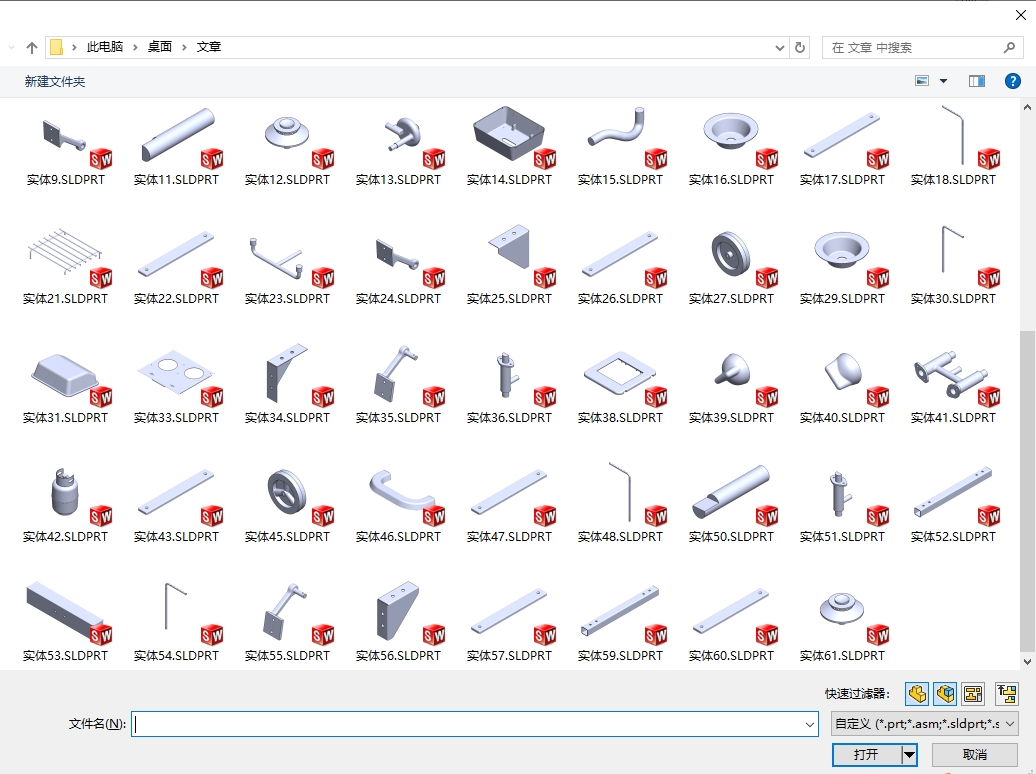

4. 保存的實體零件

三. 隱藏零件細節

如果我們想隱藏零件細節，我們可以將零件保存為面：

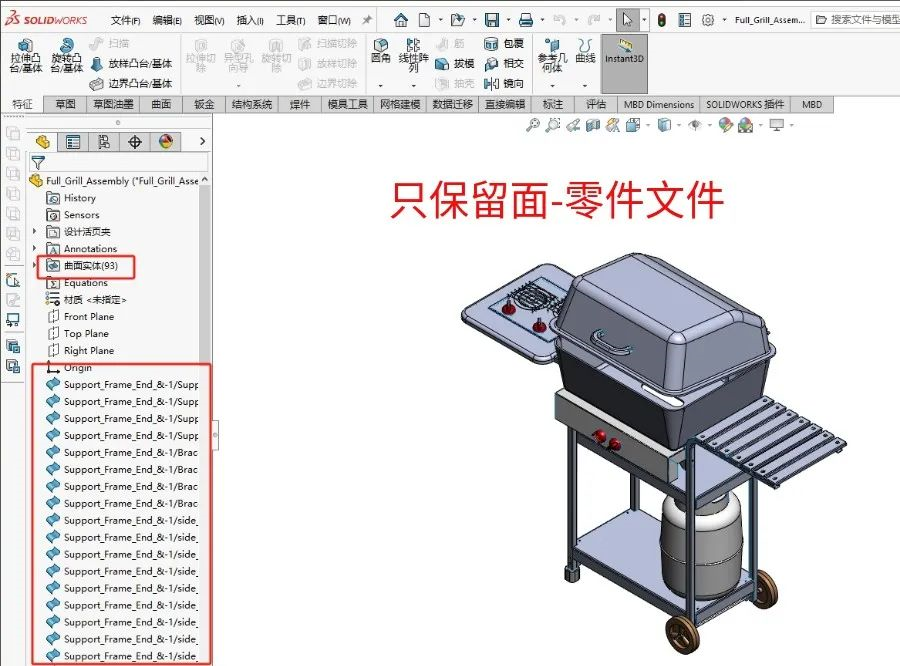

可以看到選擇只保留面的零件文件內只有曲面組合，他人可以查看產品外觀但不能了解產品細節。

可以通過這種保存方式隱藏零件細節，也可以縮小文件體積。

以上為SOLIDWORKS 在保存實體方面的小技巧，更多SOLIDWORKS應用技巧歡迎關注代理商碩迪科技。
