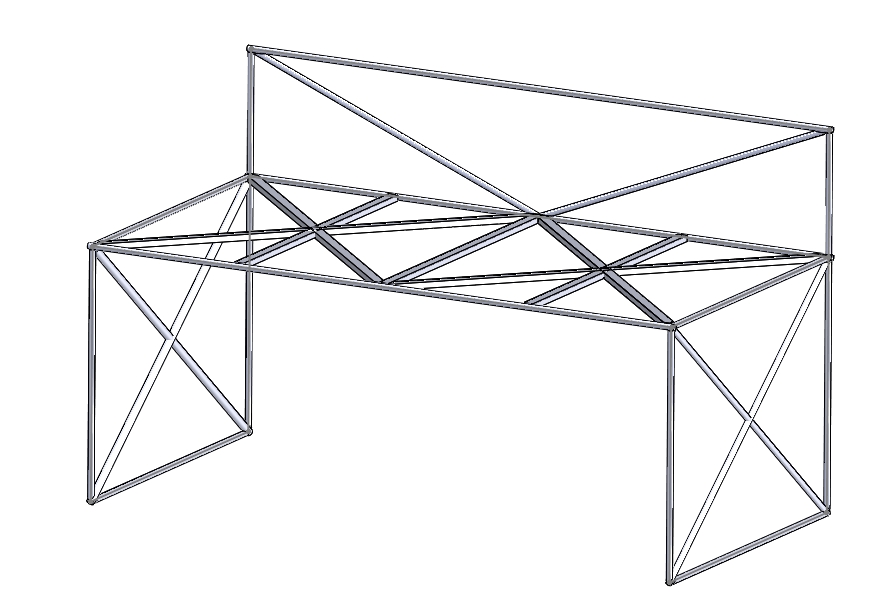

在SOLIDWORKS 2019版本發布時新增了結構系統設計功能，這是一種可以在單個特征中創建、修改焊件結構的高級焊件功能。

這個新功能可以讓我們用已經創建或存在的點、線、面作為參考創建我們的大型焊件結構。

類似焊件結構中，我們首先繪制焊件結構草圖

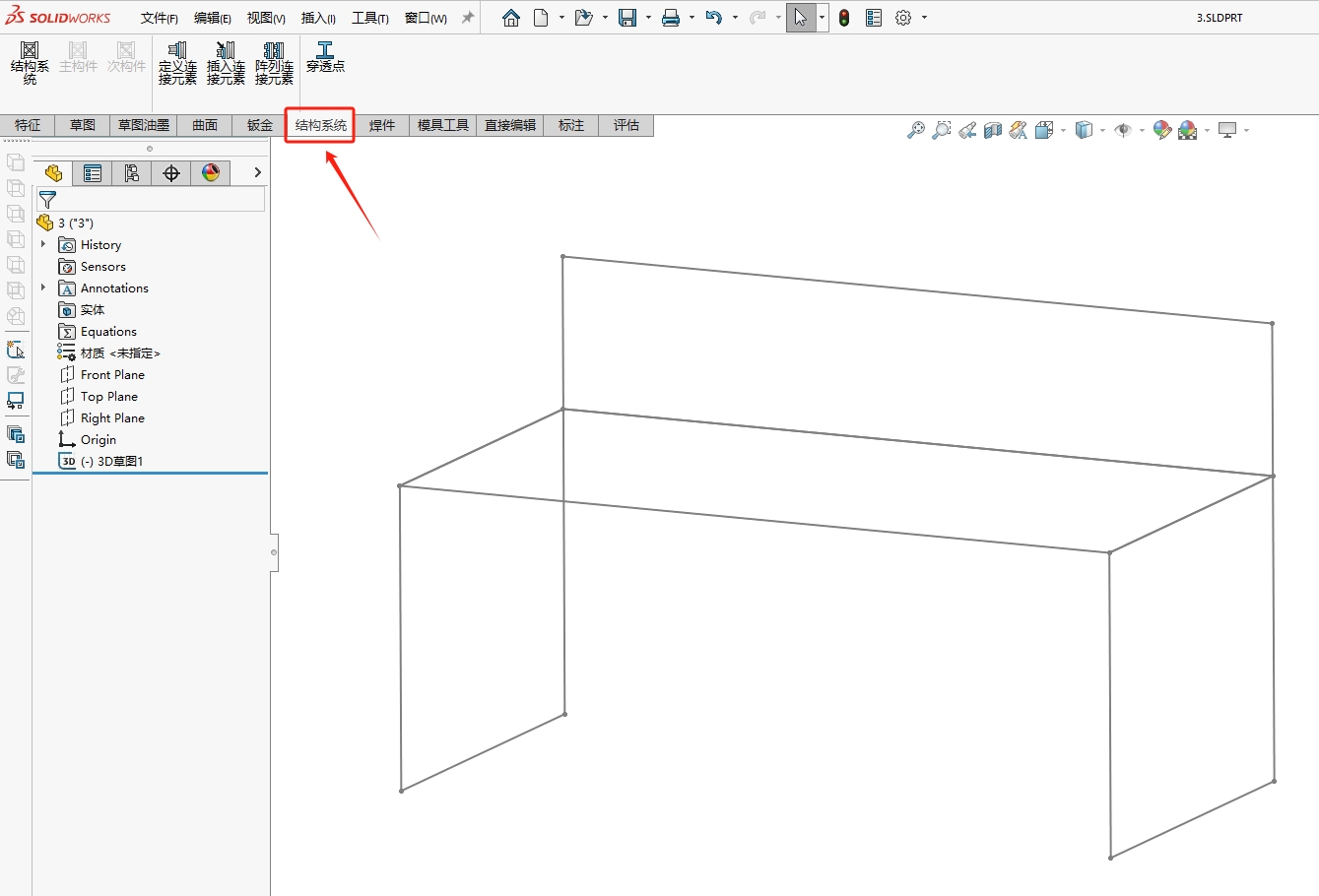

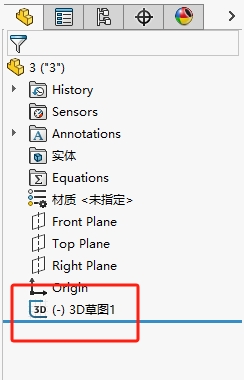

焊件結構草圖

★ 在CommandManager，鼠標右鍵單擊，勾選結構系統，讓結構系統顯示在菜單列表中。

★ 單擊結構系統，會看到有結構系統、主構件、次構件。

★ 主構件：利用已有幾何圖形布置構件。

★ 次構件：在主構件之間布置構件。

★ 所以我們應先布置主構件，再放置次構件。

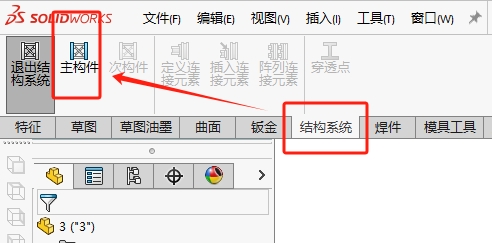

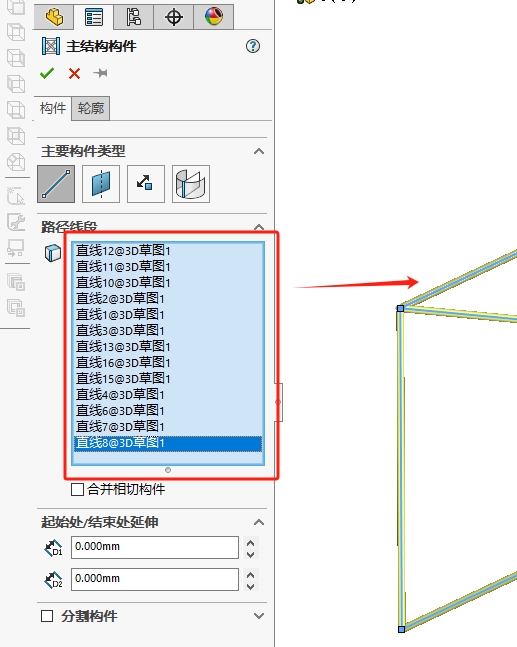

點擊主構件選項，開始布置主構件焊件，類似于普通焊件設計，建議先挑選使用的焊件輪廓，這樣可以實時預覽焊件放置狀態和組合結果。

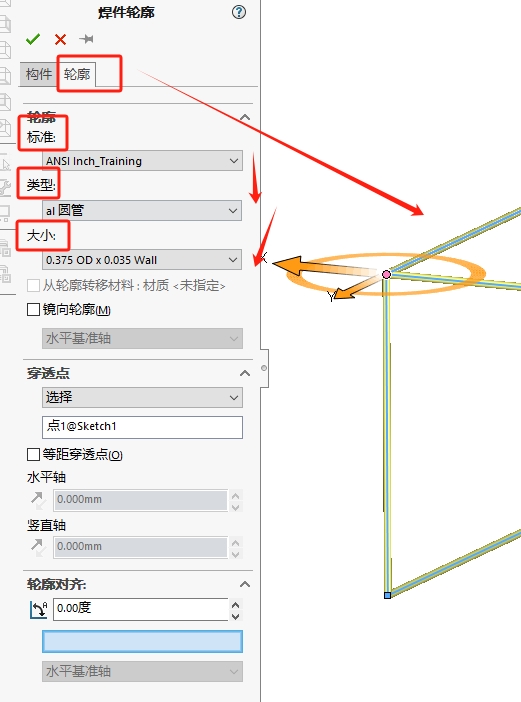

★ 依次點選標準-類型-大小選擇合適的焊件輪廓。切換到構件選項，布置焊件位置。


選擇焊件位置

•

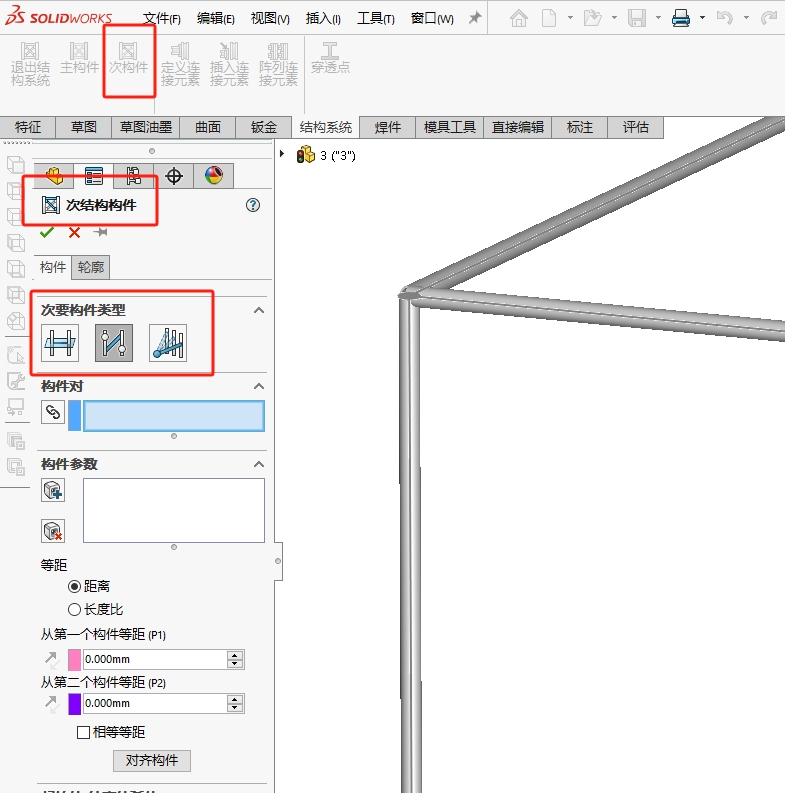

• ★ 布置好主構件后切換到次構件設計，點選次構件選項，選擇輪廓后點擊構件，可以通過三種方式布置次構件。

• ★ 基準面構件：選定一個平面，創建次構件連接主構件。

• 結構系統-次構件

•

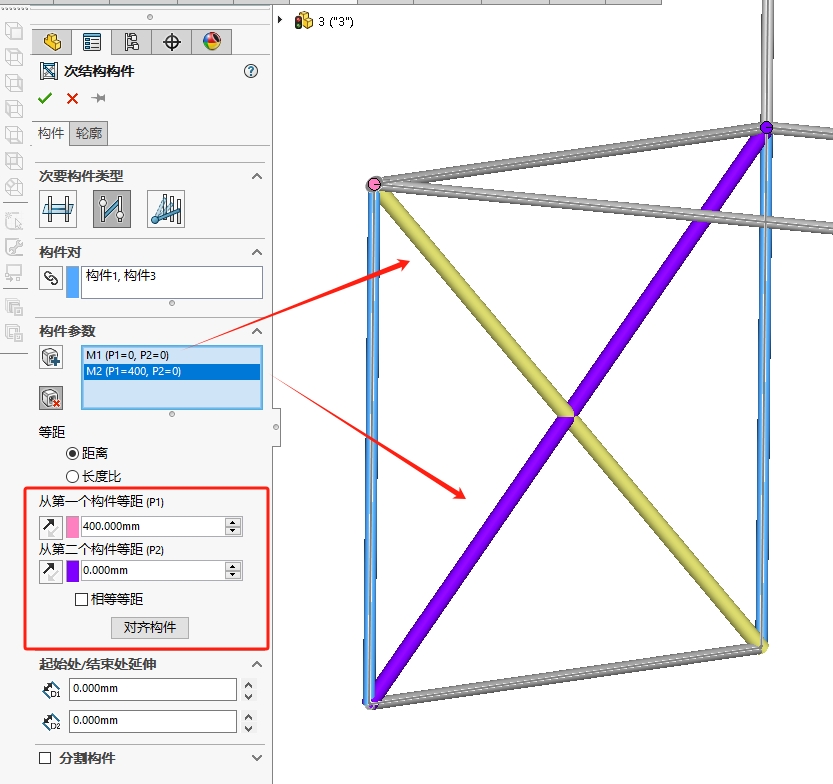

• ★ 點間構件：為選定的一對主構件創建多個次構件，定義端點位置，放置次構件。


• 點間構件

•


• ★ 最多構件數

• （1）點構件對：選擇一個端點，和主構件之間創建次構件。
• （2）從點：選擇一個端點，和其他幾個端點之間創建次構件。

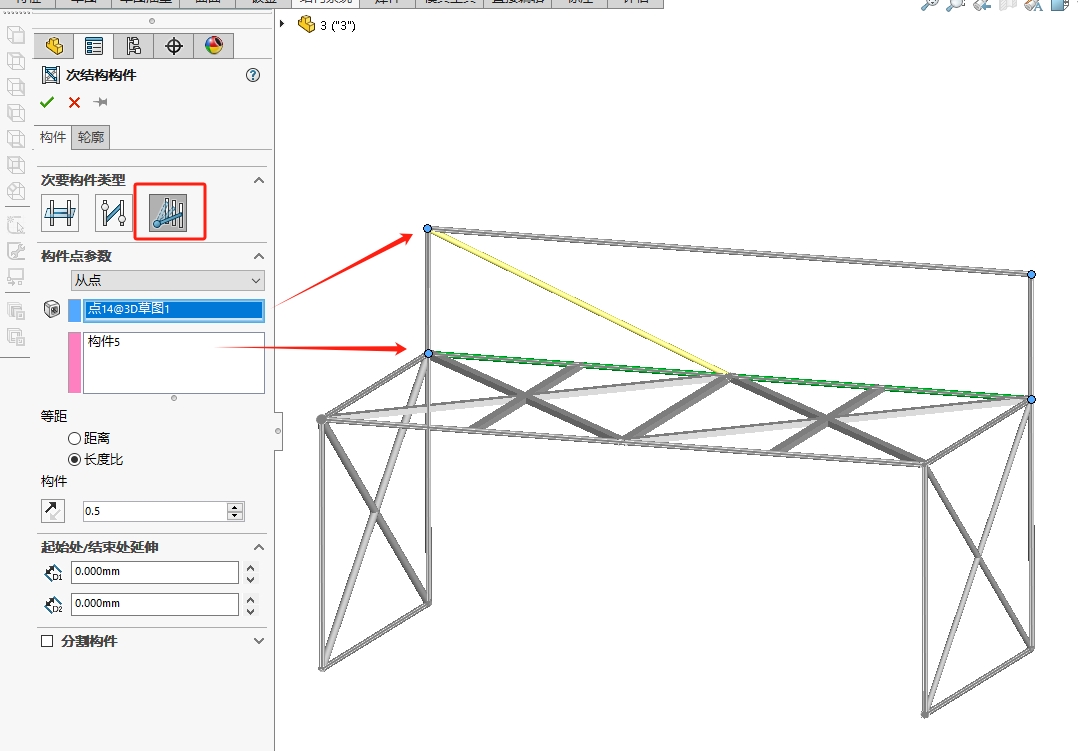

• 最多構件數-從點

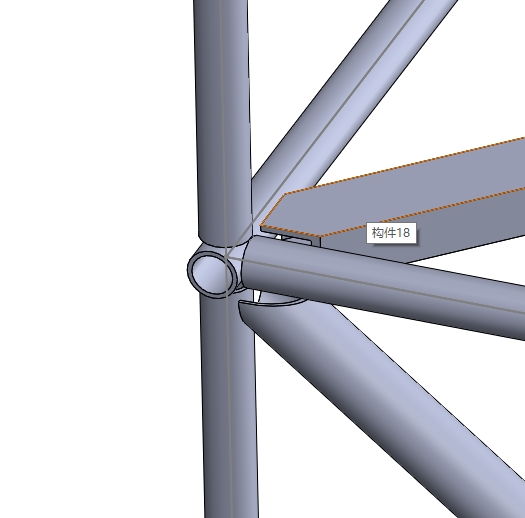

創建好主構件和次構件后，我們會考慮焊件間的邊角，剪裁或延長焊件。

在結構系統中，我們可以批量的管理分組后的邊角，焊件首位接觸的處理方式，修改邊角剪裁順序，使多個焊件按需剪裁布置，為后續生產預留焊結縫。

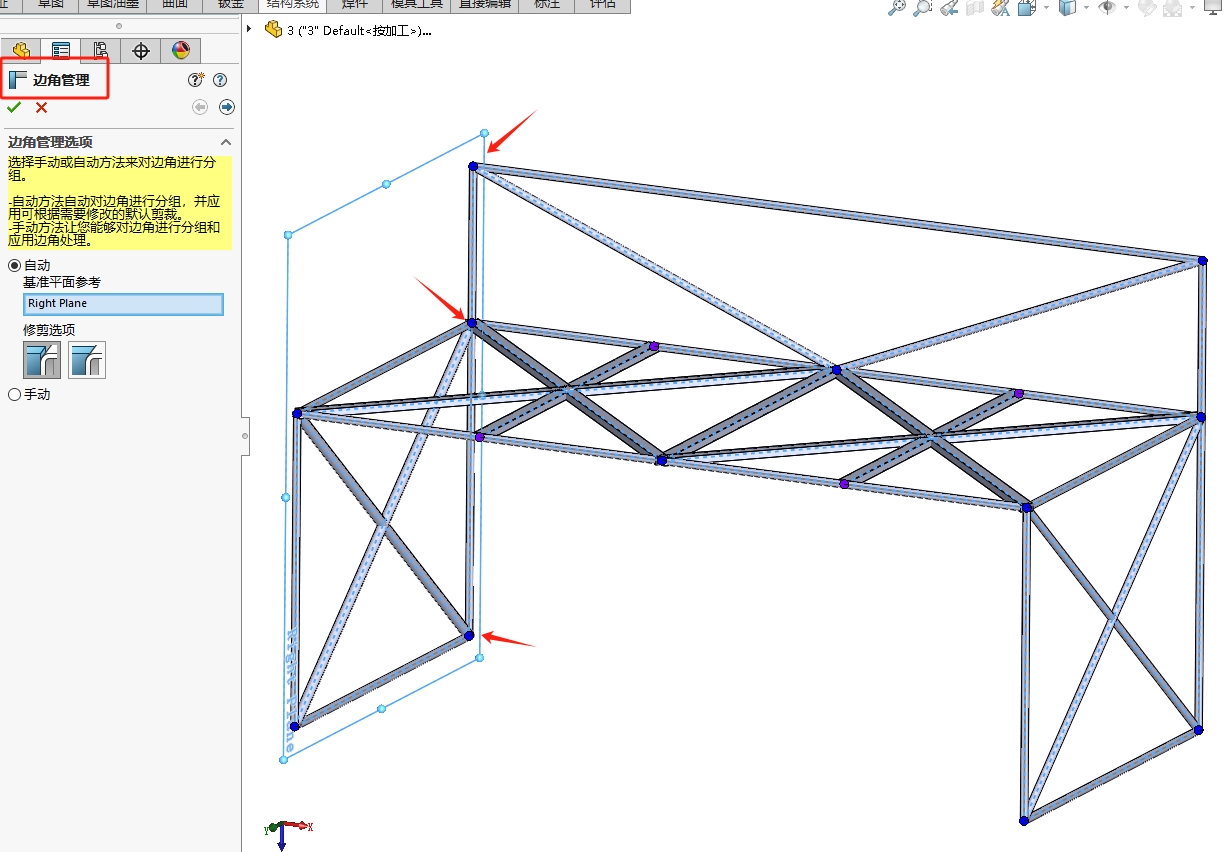

邊角管理

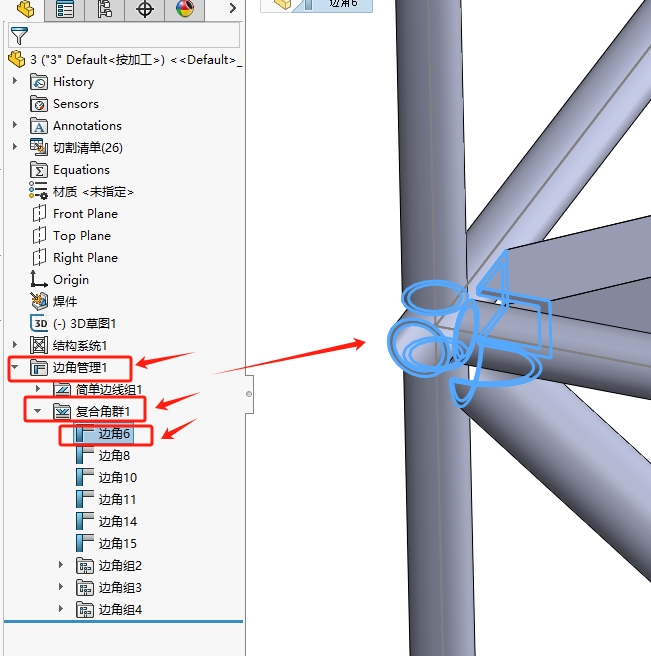

邊角管理-復合角群
剪裁順序
