SOLIDWORKS 2025新增功能-電氣原理圖和機電協同設計
10大新增功能

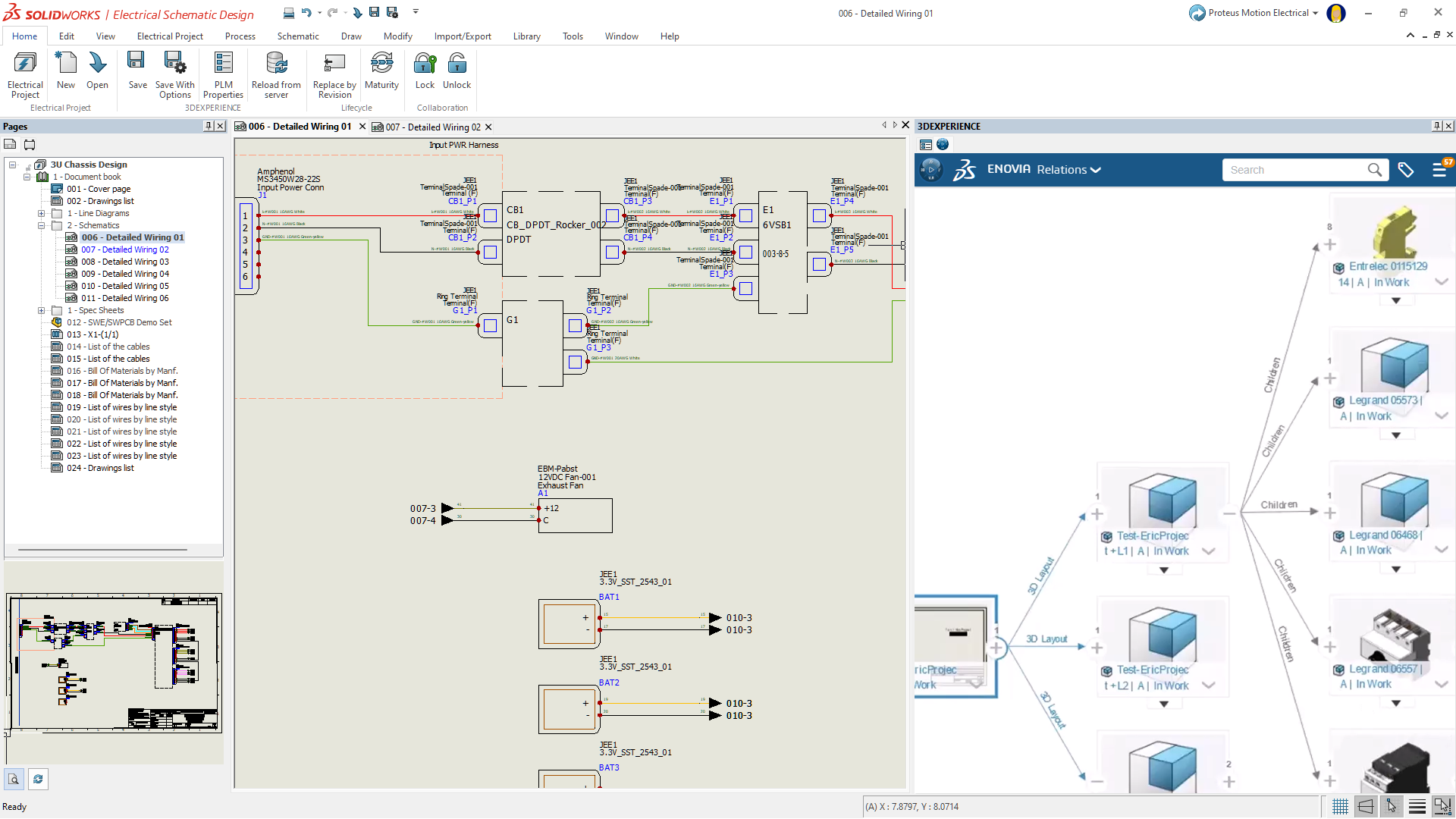

1. 將電氣項目的產品結構保存到 3DEXPERIENCE?
(Electrical Schematic Designer) 中
- ?將每個符號的產品結構數據與電氣項目一起保存。
- ?在 3DEXPERIENCE 平臺上創建電氣項目中的產品結構，并將其與 SOLIDWORKS 中的機械產品結構相結合。
優點：使用組合的電氣和機械產品結構簡化 BOM 文檔。2.添加分布式終端功能

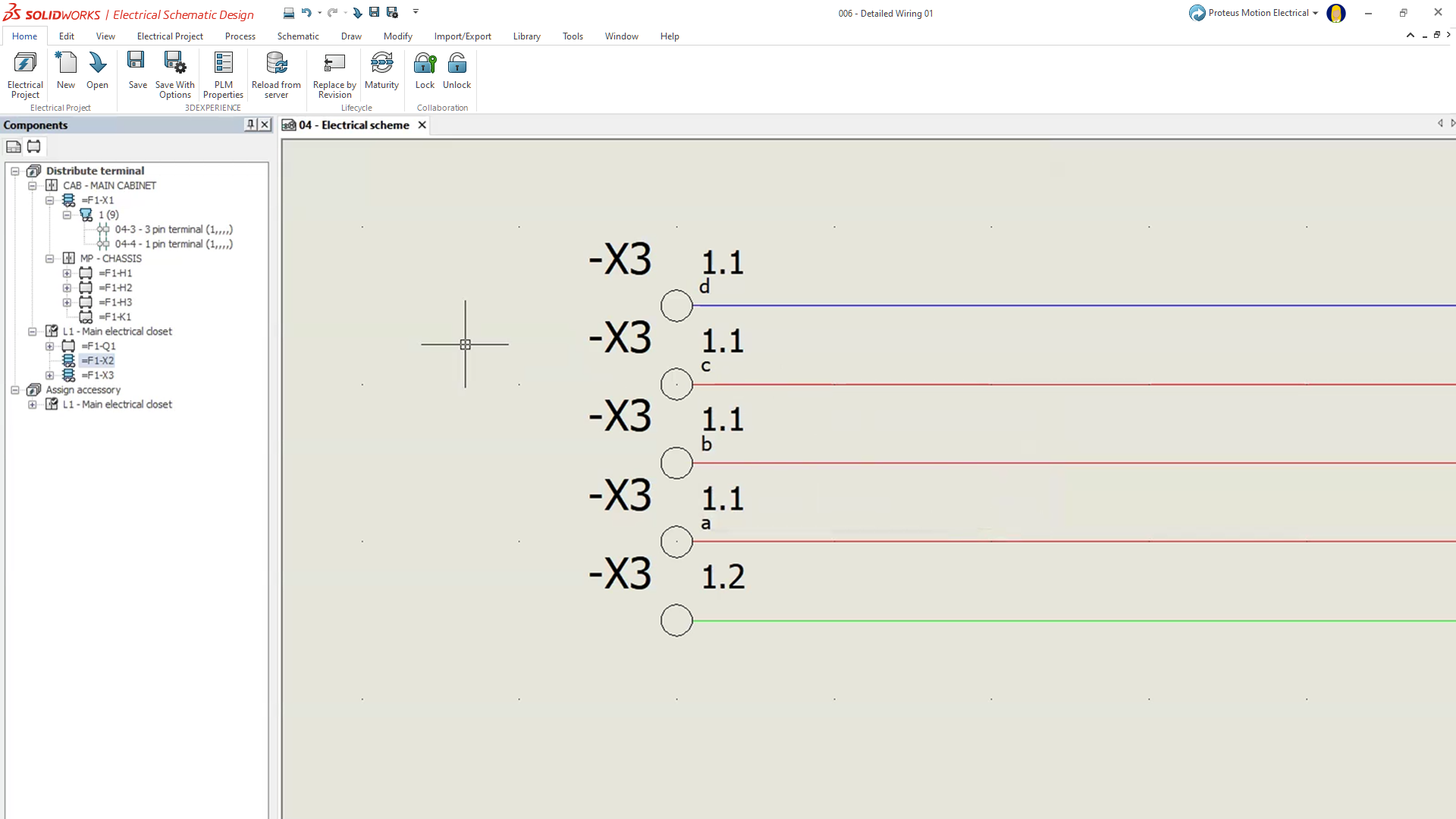

- ? 添加新接線板時，可以選擇特定針腳。
- ? 將單個電路分布在多個原理圖符號上。
優點:促進涉及復雜接線板配置的電氣原理圖設計。3.新增用于導入新電氣內容的新工具

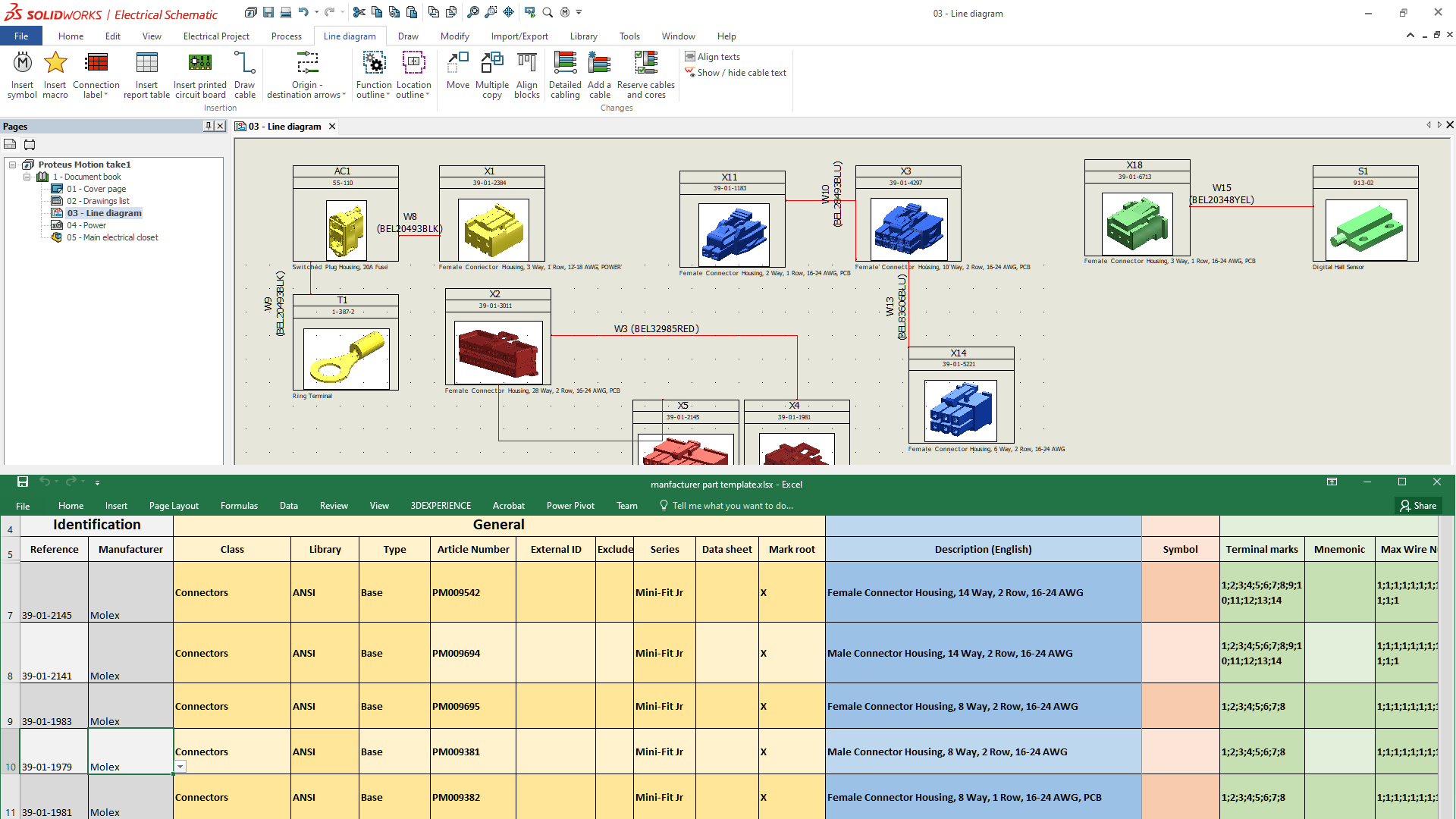

- ? 使用基于 Microsoft? Excel 的增強型模板，將電纜參考和制造商的零件信息導入庫中，且可針對不同的電氣分類類型進行定制。
- ? 在導入時包含電纜芯線和零部件端子信息。

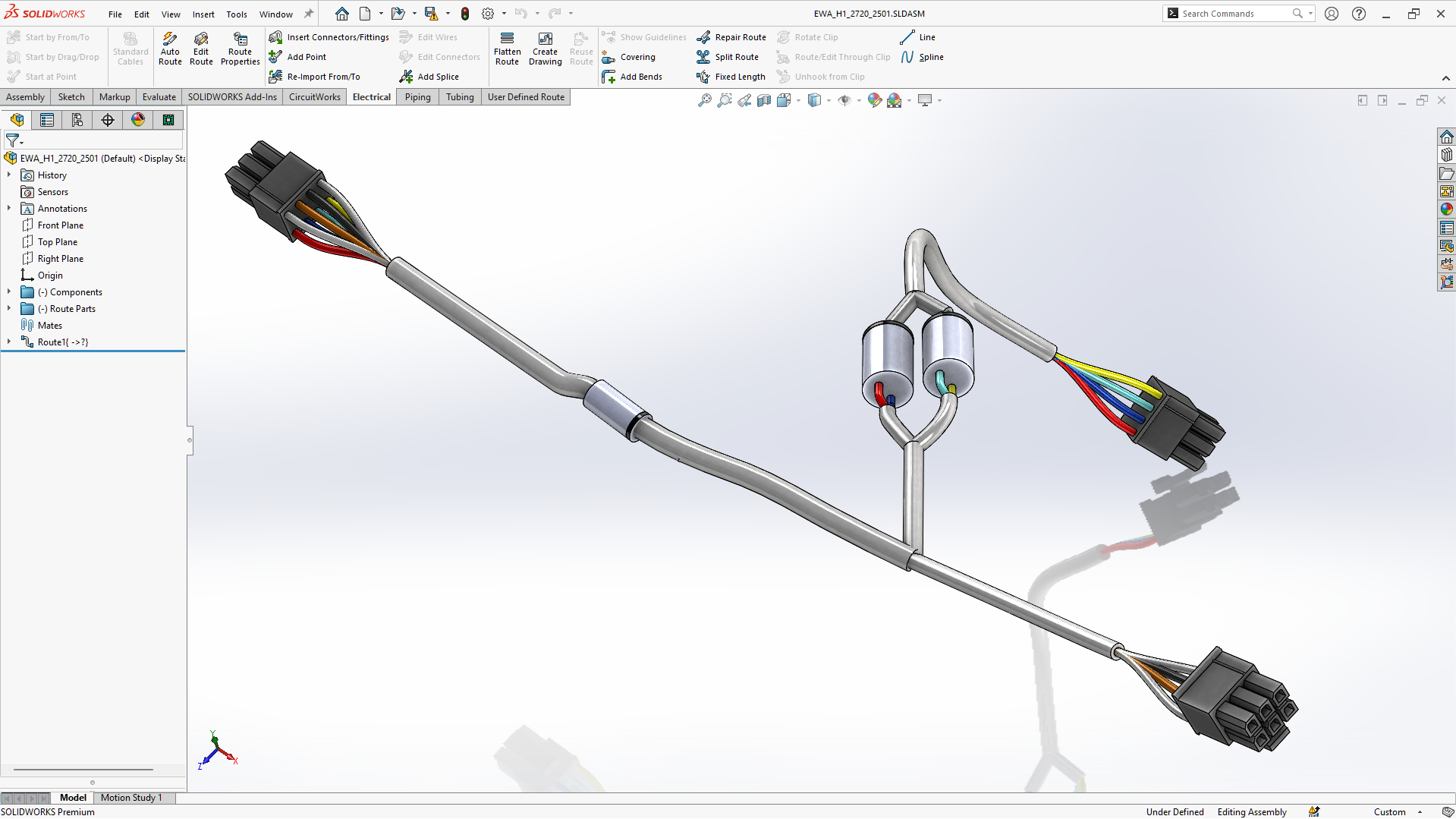

優點：使用新的導入工具，加快電纜參考和制造商零件的導入速度。4.對帶接頭的線束進行布線時，新增防止出現回路的功能 (SOLIDWORKS Electrical 3D)
- ? 將所有接頭置于線束中心線上，以簡化分段的創建，同時保持線束中的連接邏輯。

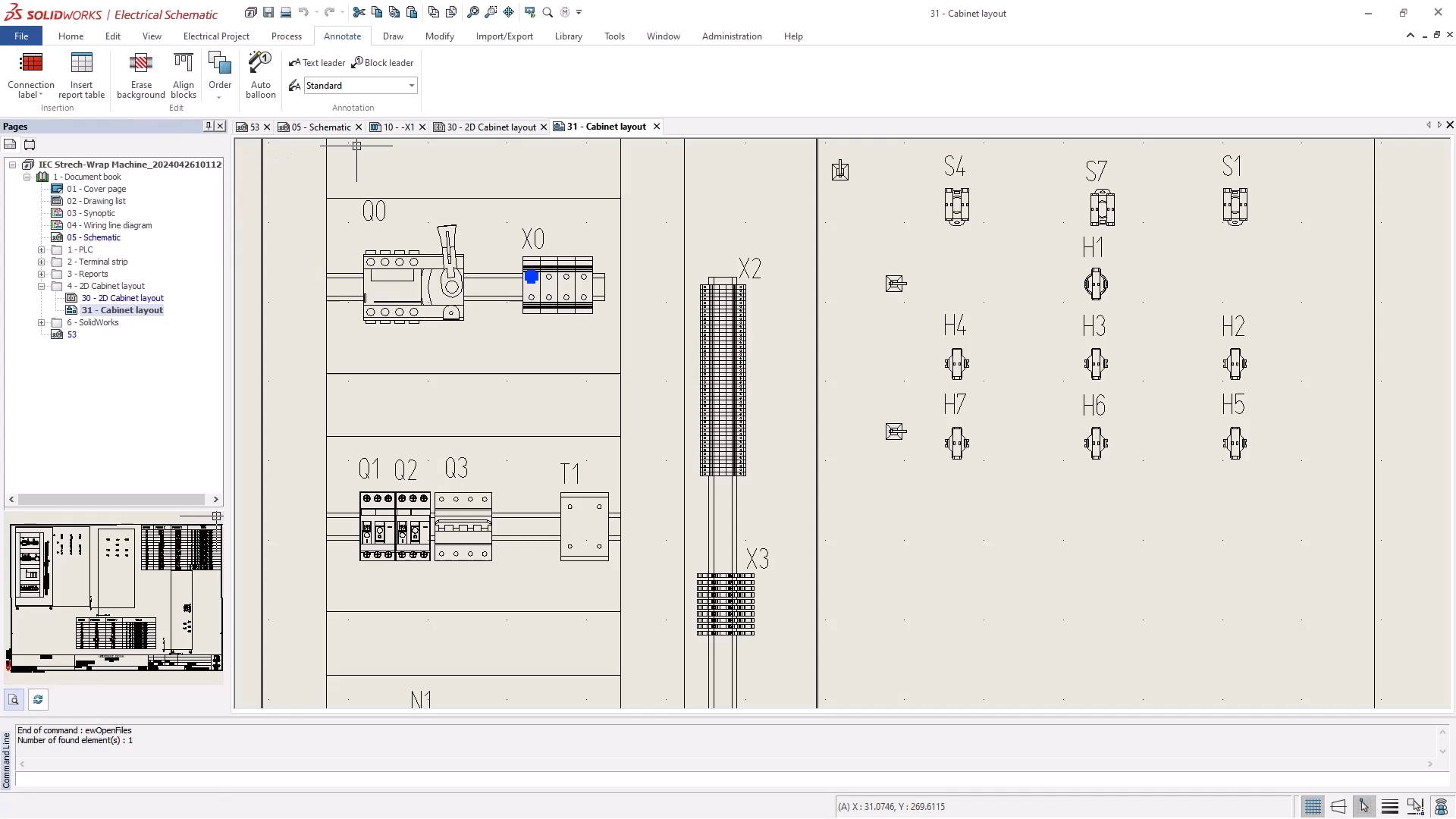

優點：通過簡化線束中接頭的定位，加快 3D 線束布線的創建。5.增強了 3D 繪圖布局功能
- ? 利用新的動態工程圖和原理圖注解功能，加快文檔創建速度。
- ?在設計電氣控制面板或線束時使用，將工程圖零部件視圖與原始原理圖中的相應符號連接起來。
優點:根據電氣機柜或線束的 3D 展示創建智能 2D 圖紙，提高數字連接性。 了解關于SOLIDWORKS 2025 價格信息，咨詢：400-009-9965 或者 點擊 索取報價

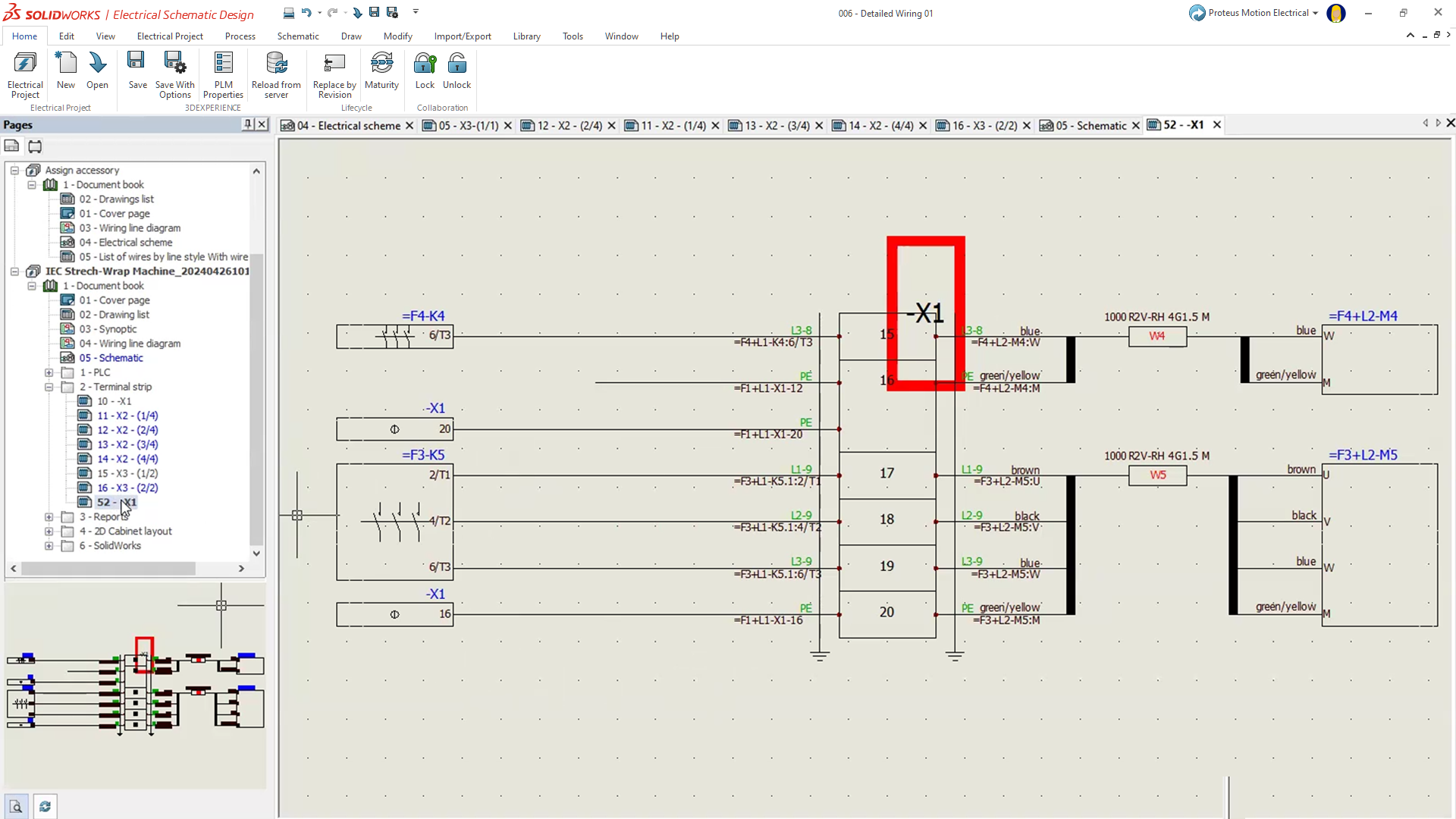

6 接線板使用電線和電纜進行連接時可以創建工程圖
- ? 為接線板工程圖顯示電線和電纜的目標信息。
- ?提供多種接線板選擇，提高目標零部件的可視性。

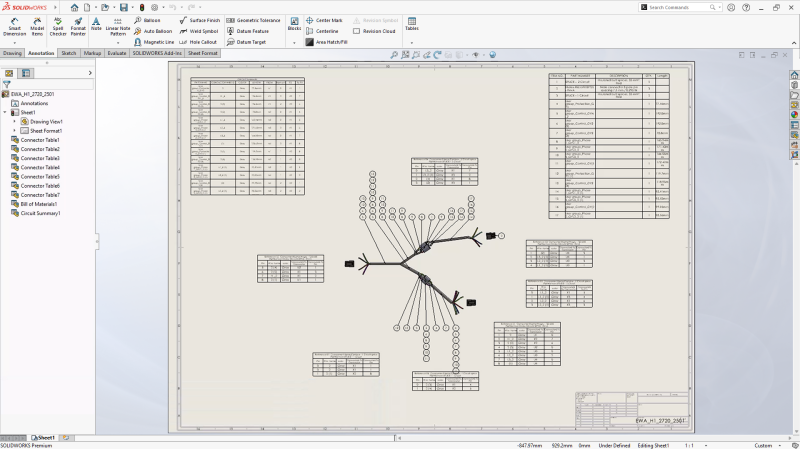

優點：借助增強的電線和電纜目標信息，提高接線板工程圖的設計靈活性。 7 根據 3D 路線創建改進的線束板工程圖（SOLIDWORKS Electrical 3D）
- ? 通過完善表格、尺寸、零件序號和格式的自動定位功能，現在在展平的工程圖上表格和零件球號可以更好地組織和定位。
- ? 在完成設計變更后，自動更新電氣線束文檔。
優點:創建改進的線束板工程圖和文檔，便于制造。
ECAD-MCAD Collaboration for PCB (CircuitWorks?)

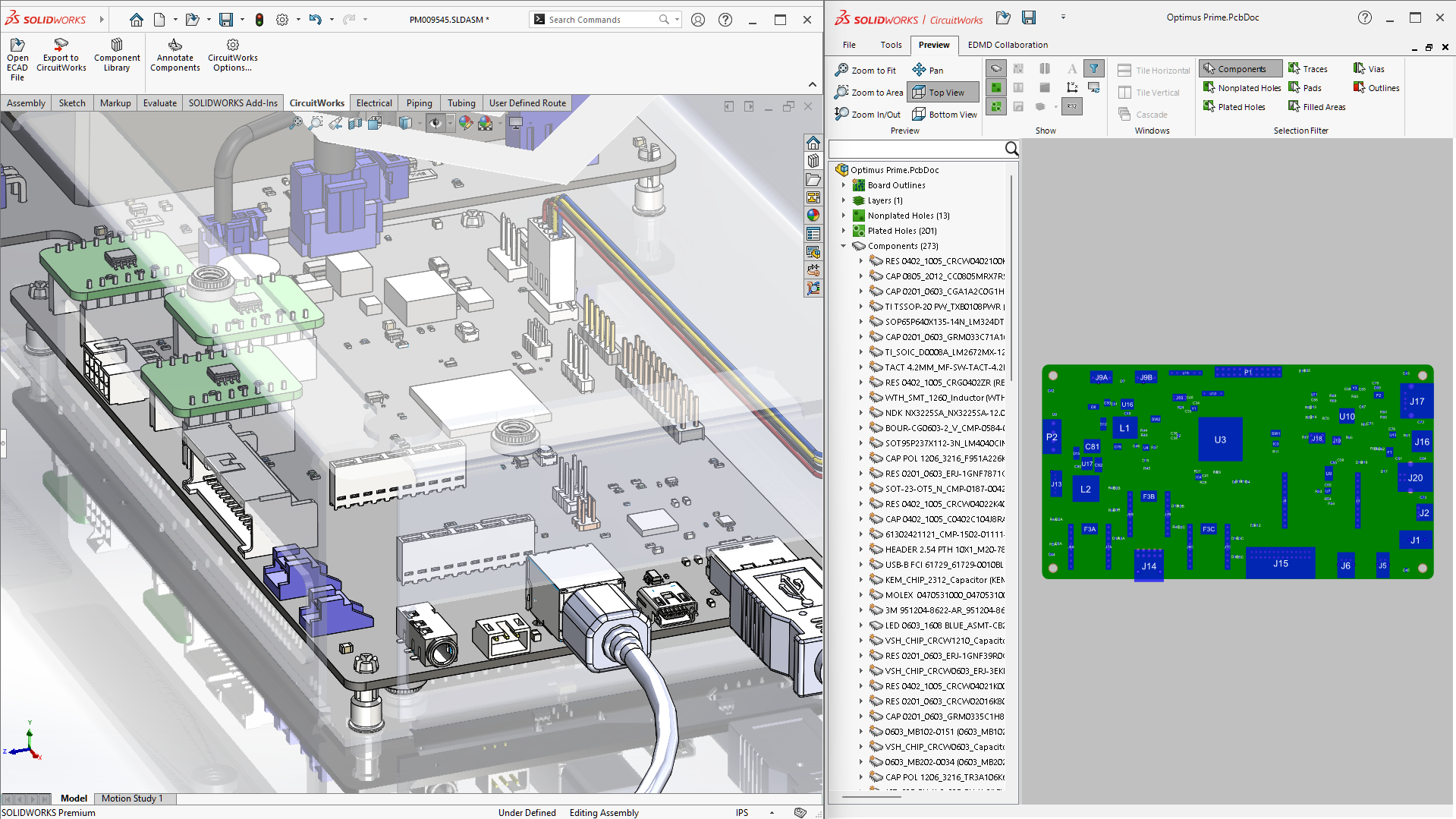

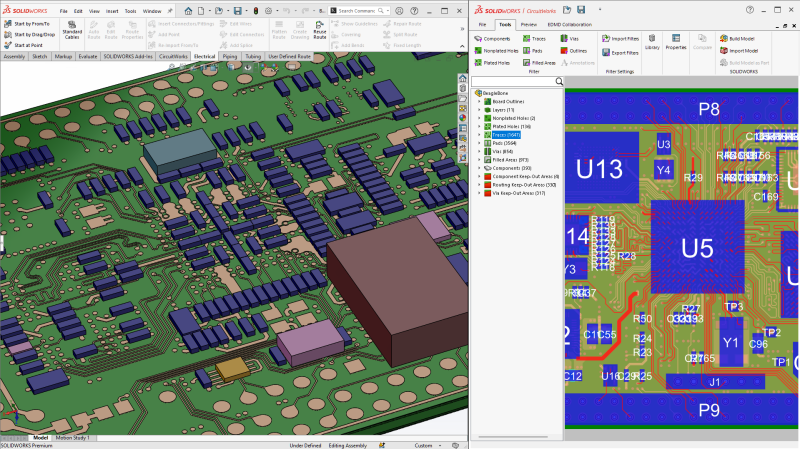

8 為 SOLIDWORKS 中的 ECAD/MCAD 提供銅跡線支持
- ? 使用 IDX 文件將導通孔、跡線和形狀等內部和外部銅線特征導入 SOLIDWORKS。
- ? 通過訪問 PCB 中更詳細的銅跡信息，實現更精確的質量、熱、結構、沖擊和電磁分析。

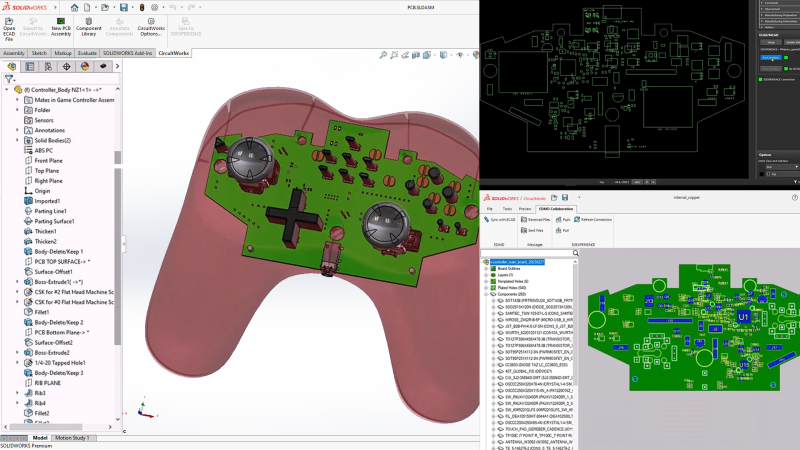

優點:簡化 ECAD-MCAD 協作流程，實現更完整的 PCB 設計和仿真工作流程。 9 3DEXPERIENCE 平臺上的 ECAD-MCAD 支持
- ? 通過 3DEXPERIENCE 平臺在 ECAD 和 MCAD 用戶之間交換 ECAD (IDX) 數據。。
- ? 在 3DEXPERIENCE 平臺上共享通用 PCB 零部件庫。
優點:在 3DEXPERIENCE 平臺上協作進行 ECAD 和 MCAD 設計。 10 所有 SOLIDWORKS 產品均支持 ECAD-MCAD 協作
- ? CircuitWorks 目前面向所有 SOLIDWORKS 用戶提供。
優點：讓所有參與 ECAD 和 MCAD 設計的 SOLIDWORKS 用戶都能雙向工作。
使用碩迪科技提供支持的SOLIDWORKS 電氣解決方案
我們隨時準備幫助您制定正確的產品開發和仿真解決方案計劃。立即聯系我們開始報價、試用、演示或只是問個問題。探索SOLIDWORKS 2025更多新功能

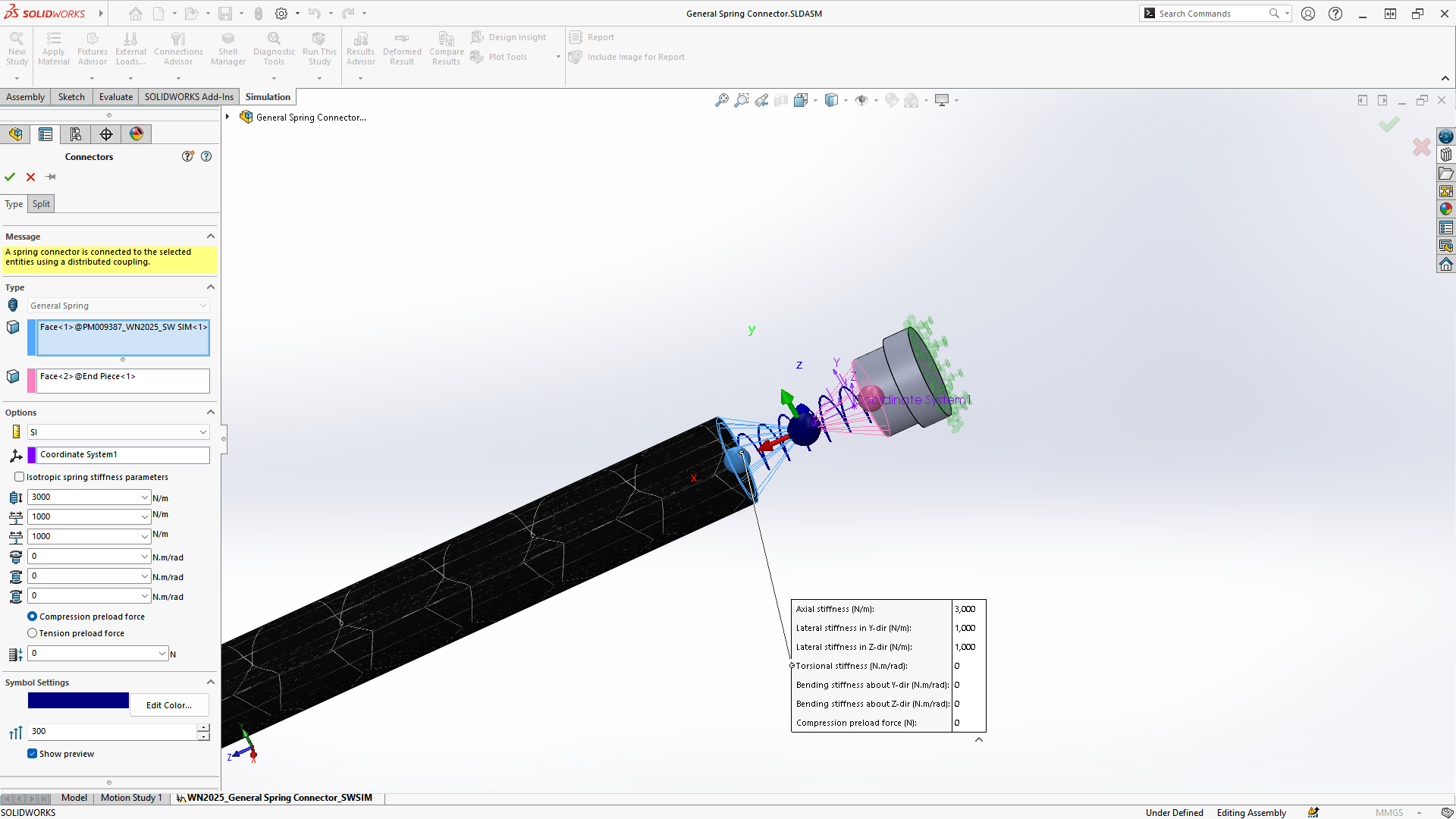

SOLIDWORKS 2025-Simulation仿真 10大新增功能從輕松在曲面之間創建自定義彈簧接頭，到在中間曲面網格研究中避免曲面之間的間隙。
