隨著電子產品功耗密度持續攀升，散熱已成為設計的關鍵瓶頸。本文詳細介紹如何利用SOLIDWORKS Flow Simulation進行CFD（計算流體動力學）熱分析，幫助您在設計早期就精準預測和解決電子設備的散熱問題。
現代電子產品面臨嚴峻的散熱挑戰
在現代電子產品設計中，工程師面臨著一對永恒的矛盾：產品越來越小，而性能越來越強。這意味著芯片、電源等元器件在更小的空間內積聚了更多的熱量。如果熱量無法有效散發，輕則導致設備性能下降、運行不穩定，重則可能燒毀元器件，造成災難性的故障。
傳統的散熱設計嚴重依賴經驗和物理樣機測試。工程師們憑感覺放置風扇、設計散熱片，然后制作樣機，用熱電偶進行繁瑣的溫度測量。這種方式周期長、成本高，且往往只能"知其然，而不知其所以然"。
SOLIDWORKS Flow Simulation提供了一種革命性的方法：在3D模型中直接進行熱流體仿真，讓您"看透"熱量在哪里產生、如何流動、在哪里堆積，從而在設計階段就運籌帷幄。
CPU、GPU、FPGA等核心芯片的功率密度越來越大，局部熱點問題突出。
在緊湊的結構中（如筆記本電腦、通信基站），空氣流動路徑非常復雜，經驗難以準確判斷。
散熱不僅涉及熱傳導、對流和輻射，有時還與噪音（聲學）和結構強度相關。
市場要求產品快速迭代，沒有足夠的時間進行多輪的樣機試錯。
SOLIDWORKS Flow Simulation是一個與CAD完全集成的CFD分析工具。它能幫助您在熟悉的SOLIDWORKS環境中，完成從建模到求解的全過程。
能同時計算固體（如PCB板、外殼、散熱片）內部的熱傳導，以及流體（空氣）的對流換熱。這是電子散熱分析的基石。
可以精確地將芯片、電阻、電源等定義為不同功率的熱源。
可以考慮物體表面之間的熱輻射，以及與環境的熱輻射交換。
提供專門的PCB生成器，可以定義電路板的各層鋪銅率和材料，從而模擬其等效導熱系數，無需對復雜的電路進行建模。
可以直接施加電流，軟件能自動計算產生的焦耳熱，對于電源模塊等分析尤其重要。
內置大量風扇庫，只需輸入風扇的P-Q（壓力-流量）曲線，即可真實模擬風扇的強制對流效果。
讓我們以一個常見的服務器機箱散熱分析為例：
在SOLIDWORKS中，對機箱模型進行適當簡化，抑制掉不影響流場和熱場的微小特征，如螺絲孔、圓角等，以提升計算效率。

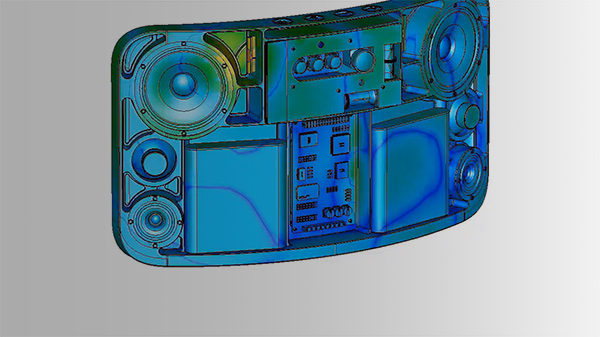

這是最有價值的一步。您可以直觀地"看"到：
只需修改風扇曲線，重新計算，即可看到溫度的改善情況。
在SOLIDWORKS中修改模型，一鍵更新到Flow Simulation項目，重新計算。
同樣只需修改模型，即可快速驗證新方案的優劣。
這種基于仿真的設計迭代，相比制作物理樣機，效率提升了數十倍，成本降低了幾個數量級。
雖然Flow Simulation工具本身很強大，但要用好它，依然需要深厚的理論知識和實踐經驗。
這正是像碩迪科技仿真專家徐工（航空航天固體力學碩士，15年仿真經驗）這樣的專業人士的價值所在。我們不僅提供軟件，更提供一整套從培訓、實施到項目咨詢的完整解決方案，確保您能真正發揮出仿真工具的威力。
面對日益嚴峻的電子散熱挑戰，依賴經驗的傳統設計方法已難以為繼。SOLIDWORKS Flow Simulation為您提供了一雙"慧眼"，讓您在設計的最初階段就能洞察熱設計的成敗。
投資于仿真，就是投資于產品的可靠性、競爭力和更快的上市時間。
即刻咨詢，購買SOLIDWORKS Professional版本即有機會獲贈為期3個月的Simulation基礎包使用權！
申請獲取《通信設備機箱散熱仿真成功案例》，看同行如何解決問題。
聯系我們，與徐工進行一次1對1的技術交流，為您的散熱難題"把脈問診"。
