當力作用于物體時，物體會以自身相應的力作出反應。這種反應被稱為合力。

借助 SOLIDWORKS Simulation，我們可以快速輕松地計算合力。

為了幫助我們確定相鄰部件需要多堅固，我們可以找出在承受外部負載時, 保持部件靜止所需要的力。

值得注意的是，所有模擬研究（除了那些通過 Simulation Xpress 運行的研究）都讓我們能夠輕松地實現這一點。

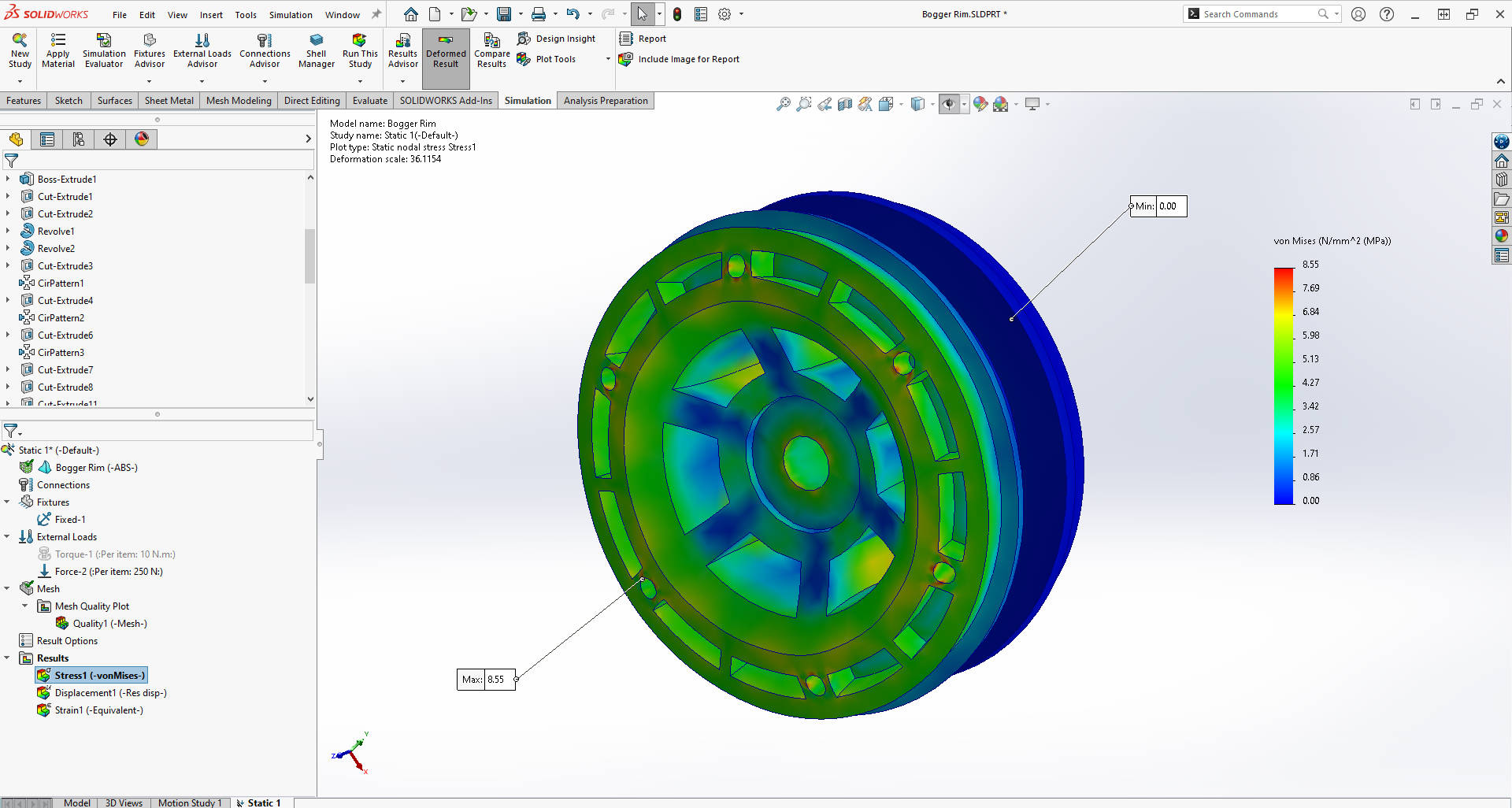

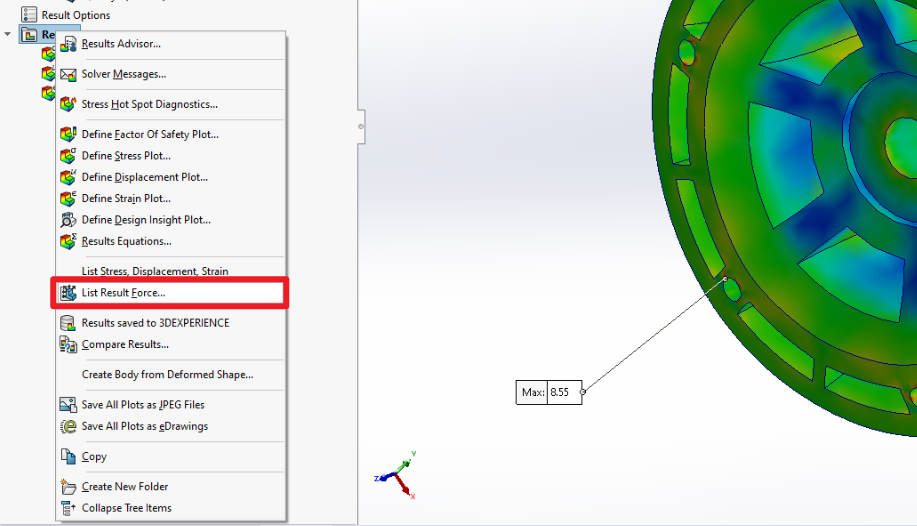

網格化并運行模擬后，右鍵單擊結果文件夾并選擇“列出合力...”。選擇查看各種力：

• 反應

• 遠程加載接口

• 自由體

• 接觸/摩擦

• 連接器



在解釋結果時需要小心，一位客戶曾經指出，他們的反作用力總和與施加的力不匹配——如果結構處于靜態平衡，這是不可能的！

產生這種情況的原因是他選擇了兩個具有公共邊的相鄰面，這就意味著合力加倍，因?yàn)檠毓策叺墓?jié)點力合并。

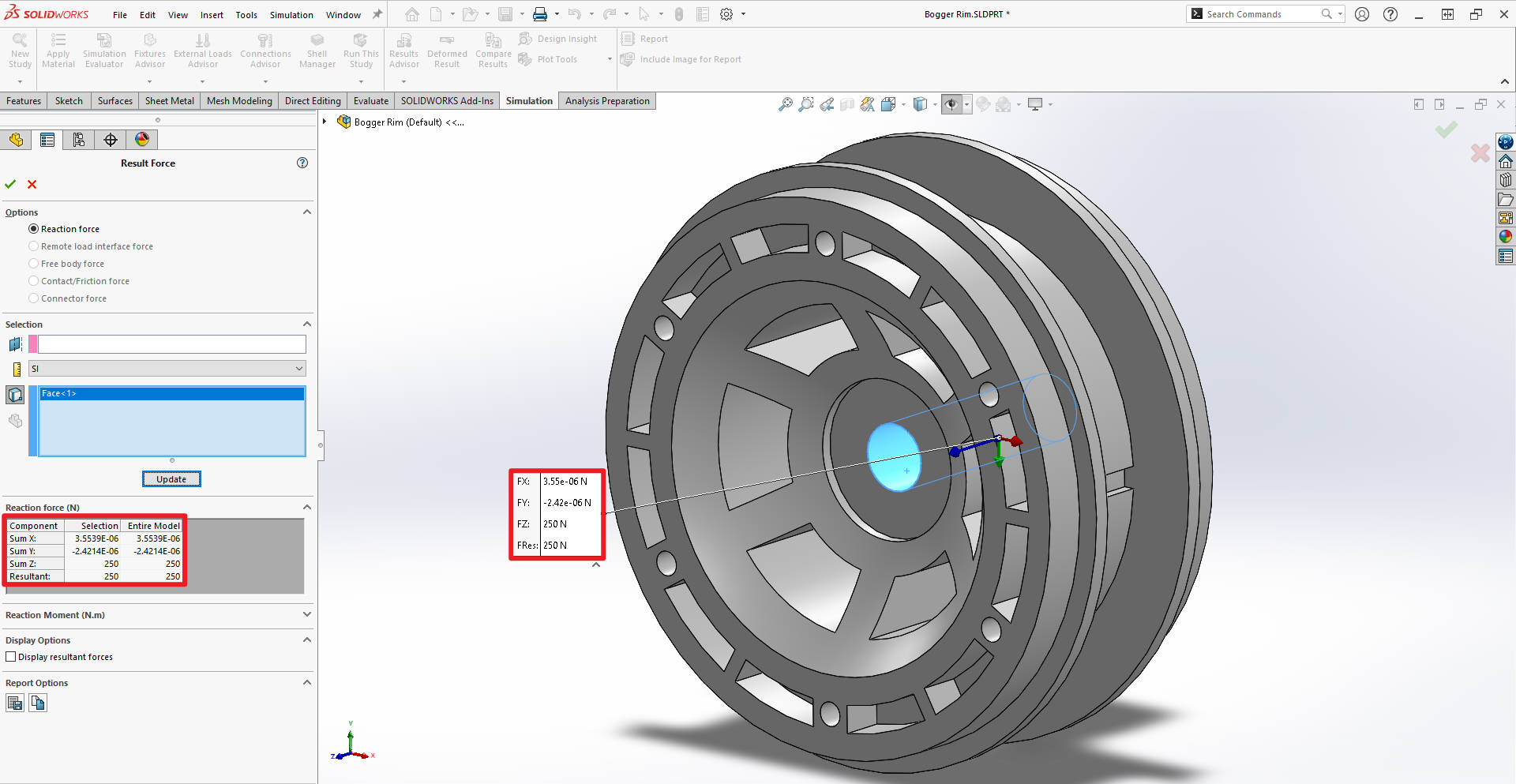

相反，從表中讀取或獨立選擇每一面分別給出正確的組合結果和單獨結果。
