SOLIDWORKS Simulation網格劃分系統與其他仿真軟件相比相對簡單，但是核心功能一應俱全。

之前我們已經了解了 SOLIDWORKS Simulation多種網格的概念與應用，今天我們來詳細介紹一下在Simulation中如何有效應用網格控制。

Simulation中如何有效應用網格控制

在一些其他有限元軟件中，通常會使用“Mesh Seed”類的手段或方法來控制零部件上網格劃分的大小。

在Simulation中通過“生成網格”命令網格屬性面板中“網格密度”“網格參數”分別定性和定量的控制總體單元的大小。

對于每一個零件或裝配體，“網格密度”下的滑塊從粗糙到良好來控制網格由大到小，默認狀態下滑塊處于中間位置。

（該位置并不是憑空生成的，而是由Simulation通過分析模型中零部件的幾何尺寸，再結合可能的仿真規模，對分析精度和時間投入作了一定平衡后所給出的推薦值。）

當勾選“網格參數”后可以看到該網格大小的具體尺寸。

以目前Simulation中最常用的“基于混合曲率的網格”劃分器為例，從上到下的參數依次為：

• 1.  最大單元大小，用于控制低曲率邊界網格大小。
• 2.  最小單元大小，用于控制高曲率邊界網格大小。
• 3.  圓中最小單元數，根據適合假定圓形的最小單元數量來確定單元大小。
• 4.  單元大小增加率，由最小單元向最大單元過渡時單元的增長比率。

對于標準網格劃分器，僅需輸入平均網格大小和網格公差即可，目前很少使用該方法了。

當手動調整這些數值時，“網格密度”所對應的滑塊也會隨之移動。

對于復雜模型和裝配體來講，僅靠在生成網格時對整體網格的參數控制，很難滿足對仿真結果精度與仿真規模的平衡性要求。

因此，對于重點關注部位，還需要對其進一步的進行網格控制，此時就要使用“應用網格控制”命令。

在“應用網格控制”屬性面板中，網格控制類型被分為兩大類，一類是應用于整個零件（實體），此時需勾選“按零件大小使用”，通過網格密度滑塊來控制零件（實體）的整體網格大?。ò慵炔浚?；

另一類則是默認情況下不勾選“按零件大小使用”，此時網格控制應用于實體表面的點、線、面，從而實現對零件或實體局部的網格控制。

在指定局部網格參數時，可以給定網格最大值和最小值以及圓中最小單元數（曲率網格）。

一般情況下，該組數值所生成的網格大小均小于整體網格大小。

對于“基于混合曲率的網格”來講該參數可以大于整體網格參數，從而實現網格局部“放大”功能。

對于另外兩個網格劃分器，所指定的局部網格參數如果大于整體則會被忽略掉，僅執行整體參數。

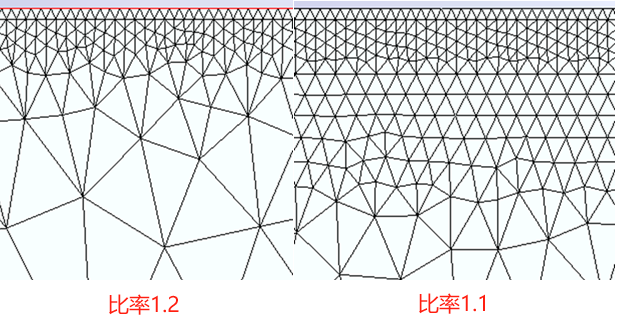

注意無論是在曲率網格的自動過渡，還是標準網格下使用局部網格細分后的過渡，都涉及到一個比率問題。

當使用比率參數越接近1時，其網格過度越平順，所需計算規模也越大，當比率越大于1時，其他網格過渡越快，計算規模也相應會減小。
