主要為三個方面：

1 Pressure-Overclosure

2 Constraint enforcement method

其中，1設置法向接觸壓力-過盈接觸關系(是什么)，2 在分析中以數值求解方法解決1中所確定的接觸關系(怎么做)。

1 Pressure-Overclosure(接觸壓力-過盈接觸關系)

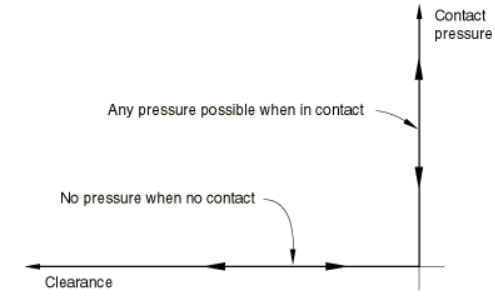

1) Hard Contact:

間隙為零時，開始接觸；對接觸壓力傳遞的幅值無限制；無穿透(在某些特定約束執行方法中并不一定會嚴格執行)

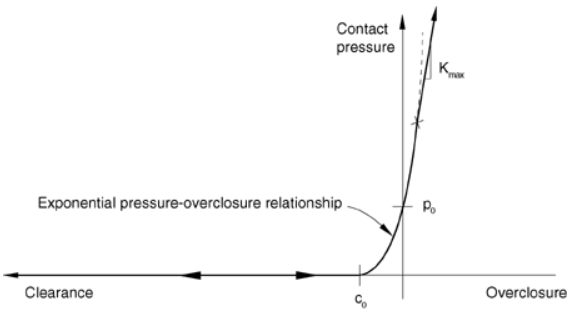

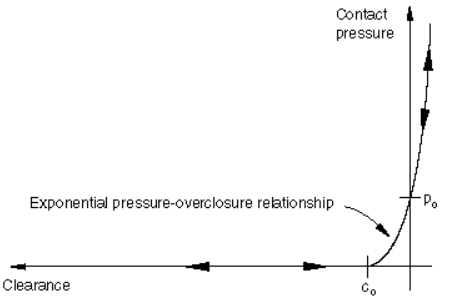

2) Exponential

Standard	Explicit

之間接觸壓力呈指數上漲，其中間隙、接觸壓力和接觸剛度上限(Abaqus/Explicit，optional)需要定義。默認情況下，對于kinematic contact method，為無窮大；對于penalty contact method，為默認罰剛度。罰函數接觸算法中，剛度過大會導致穩定時間增量的縮減，引入可以有效改善這種不利影響。

3) Linear

Tabular form中的一種特殊形式，初始位于原點，h>0，只需定義接觸剛度。

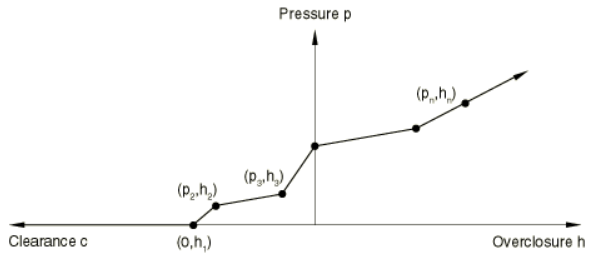

4) Tabular

以表格形式分段定義接觸壓力-過盈接觸關系，其中間h＜0階段對應過盈接觸。每相鄰兩點之間為線性關系，曲線整體走勢為正相關；對于general contact in abaqus/explicit 0；若, 根據段斜率推算之后pressure-overclosure曲線走勢。

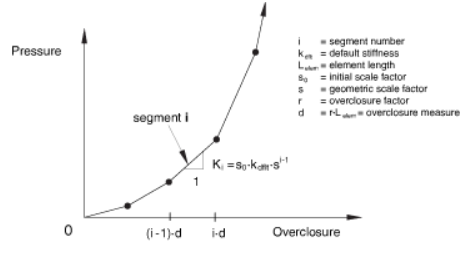

5) Scale Factor (General Contact, Explicit)

另一種線性分段表征接觸壓力-過盈接觸的方法，各階段過盈量以最小單元尺寸為標準，通過引入geometric scale factor(contact stiffness scale factor)強化默認接觸剛度，以第i階段為例，，需要定義overclosure factor(or measurement), contact stiffness scale factor 和initial stiffness scale factor

2 Constraint enforcement method(約束執行方法)

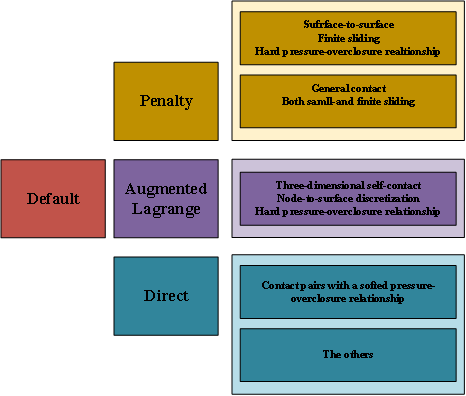

2.1 default：具體實施方法取決于具體的相互作用

2.2 direct

嚴格執行定義的pressure-overclosure behavior，無近似替代或增廣迭代，因而在求解過程中容易產生過約束問題(主從接觸對也有類似局限性)；

可嚴格執行硬接觸；

唯一可以執行軟接觸行為的方式；

不適用于three-dimensional self-contact + node-to-surface類型;某些二階面單元在硬接觸中表現一般。

2.3 penalty

Hard pressure-overclosure relationship的近似處理，允許一定程度的穿透，接觸應力與穿透距離成正比?？捎行П苊膺^約束問題。

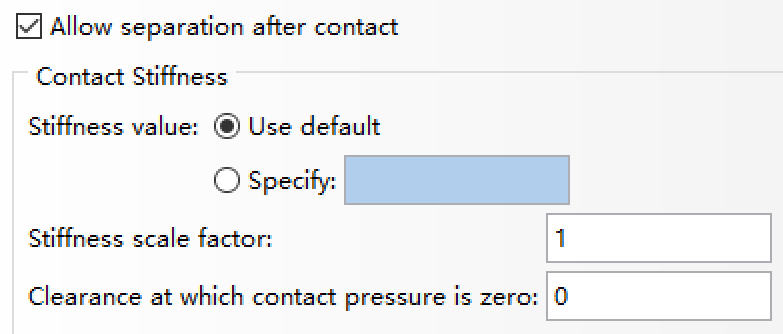

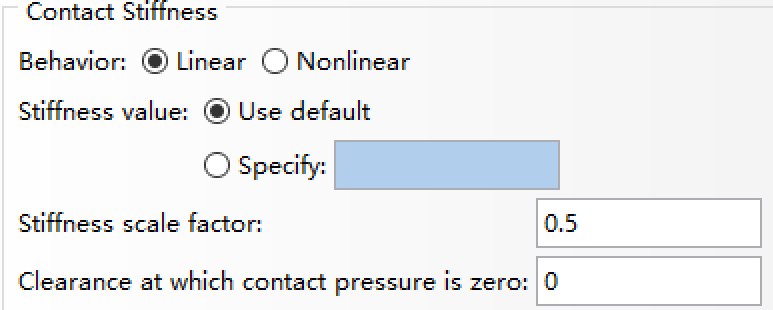

Linear penalty：

Penalty stiffness 默認為接觸區域單元?jiǎng)偠鹊?0倍或者自定義；

Stiffness scale factor 比例系數，和罰剛度相乘；

Clearance…..zero 接觸壓力為零時的間隙，默認為0。

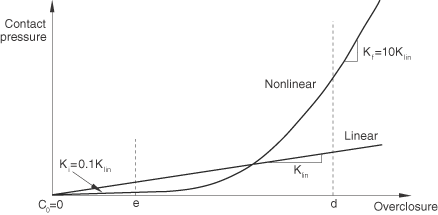

Nonlinear penalty：

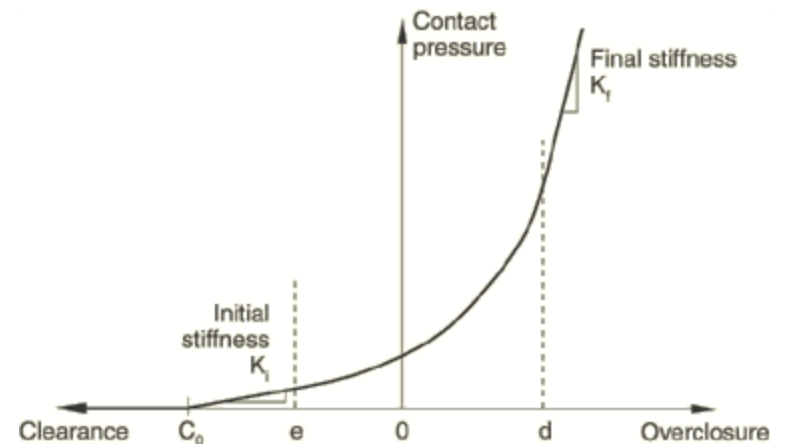

Pressure-overclosure relationship分為四個階段，接觸剛度分別為0、常數、線性增加、常數。

無接觸階段：間隙大于，接觸壓力為零

第一常數階段：過盈接觸為，接觸剛度為常量，接觸壓力呈線性增長，接觸剛度取值于對應接觸區代表性單元的剛度，默認取值為面元特征長度的1%

加強階段：過盈接觸為，接觸剛度線性增加，下限為，上限取值于對應接觸區代表性單元的剛度的100倍，默認取值為面元特征長度的3%

第二常量階段：過盈接觸大于，接觸剛度為常量

對于罰接觸而言，初始剛度取較小值有較好的收斂效果和魯棒性，對于第二常量階段，隨著接觸壓力的增加，穿透控制在較為合理的范圍內。對于線性攝動分析，接觸剛度取值大小為

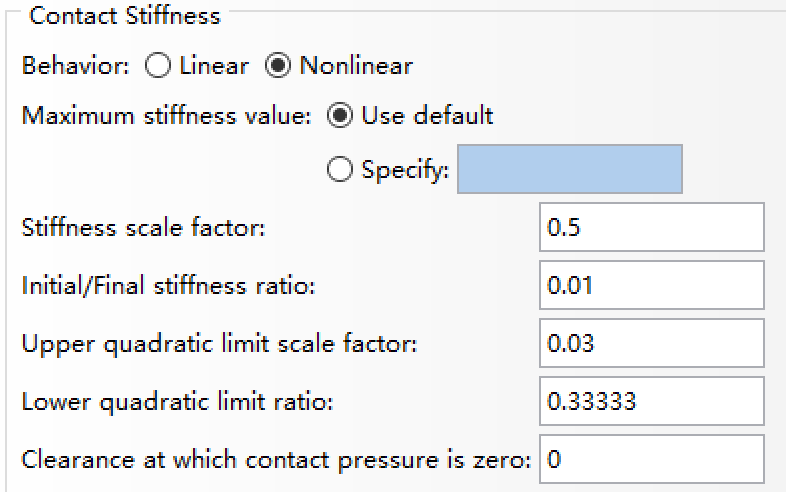

Maximum stiffness value 默認或自定義；

Stiffness scale factor 與線性相同；

Initial/final stiffness ratio   ；

Upper quadratic limit scale factor 面元特征尺寸比例系數；

Lower quadratic limit ratio  ；

Clearance … zero 同線性。

2.4 Augmented Lagrange

在penalty method的基礎上增強迭代以減少穿透距離，只適用于硬接觸，穿透容許可自定義(只能添加關鍵字修改)

To specify an absolute penetration tolerance:

*CONTACT CONTROLS, ABSOLUTE PENETRATION TOLERANCE=tolerance

To specify a relative penetration tolerance:

*CONTACT CONTROLS, RELATIVE PENETRATION TOLERANCE=tolerance

3 allow separation after contact

在顯式動力學分析中，適用于通用接觸+主從接觸對，不能應用于adaptive meshing；不分離選項常用于rough friction model，既不分離也沒有切向滑動。
