Abaqus顯示動力學分析適用于分析沖擊、碰撞等時間短暫的動力學問題以及復雜的非線性問題，不存在收斂性問題。

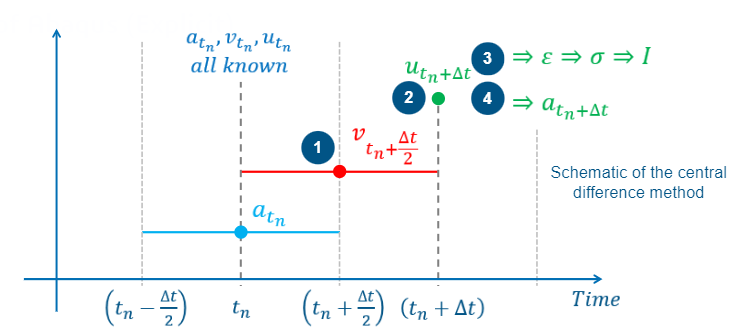

顯示動力學采用中心差分算法對運動方程進行時間積分，根據已知的增量步動力學條件求解下一個增量步的動力學條件，基本流程如下：

1 根據當前增量步加速度計算之后半個增量步處的速度；

2 根據1中的速度求解整個增量步的位移；

3 根據位移求解該增量步下單元的應力、應變和內力；

4 根據內力和外載，計算新一輪的加速度。

應力波的傳播

介質的某部分受力發生了一種狀態的擾動，離開初始平衡位置，與相鄰介質質點發生相對運動(變形)，并和周圍介質產生壓力差，這種壓力差將導致周圍介質質點投入運動，但由于介質質點具有慣性，而使某相鄰質點運動滯后，外載荷在表面上的擾動就這樣在介質中由近及遠地傳播出去而形成應力波。

應力波傳播的例子說明了顯式動力學求解過程并不設計迭代和線性方程組的求解。假設應力波沿三個一維桿單元傳播。通過時間遞增來研究桿的狀態。

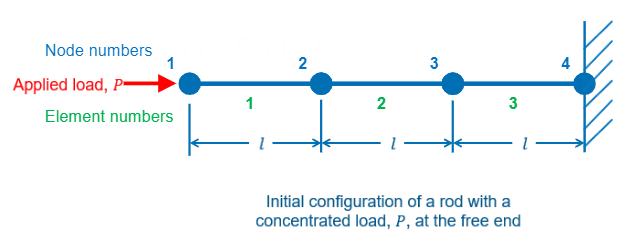

Initial configuration of a rod with a concentrated load, P, at the free end

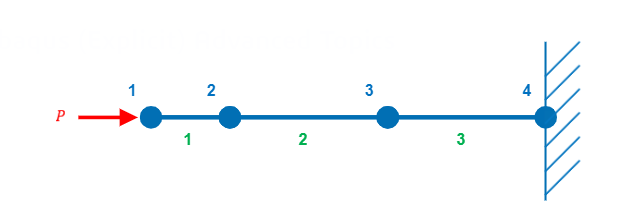

Configuration at the end of increment 1

Nodal calculation:

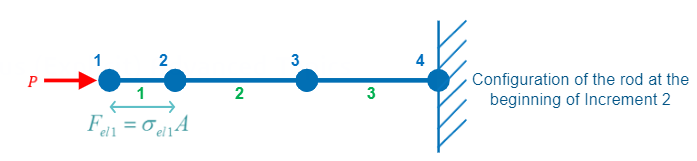

Configuration of the rod at the beginning of increment 2

Nodal calculation:

Element calculation:

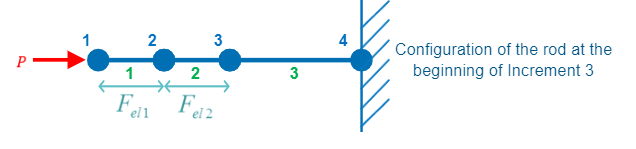

Configuration of the rod at the beginning of increment 3

顯示動力學的計算需求取決于單元數量，因此采用一階單元，并打開縮減積分選項，可以顯著提高計算效率。用戶可根據自身需求選擇合適的單元階次和積分選項。
