  新版本進行了各種改進，例如改進每個模塊的現有功能和添加新功能，我們將介紹其中的一些重要更新。






• 3DEXPERIENCE 云計算

• 5G 毫米波后處理向?qū)?/strong>

• 提高時域求解器的性能

• 漂移擴散求解器

• 電子冷卻模擬的新功能




一 . 3DEXPERIENCE 云計算


達索系統集成環境平臺3DEXPERIENCE云版本即將面世。云版本具有無需設置、維護或更新分析終端，以及靈活的合同條款可以應對突然增加的分析需求等獨特優勢。此外，以前只有單一產品的客戶現在可以在云端使用達索系統產品的各種CAD和模擬器，因此可以共享多個產品并進行多物理場分析。它可以輕松應用于應用程序.


從 3DEXPERIENCE Simulation Manager 圖標（左圖）（右圖；圖像）訪問云環境

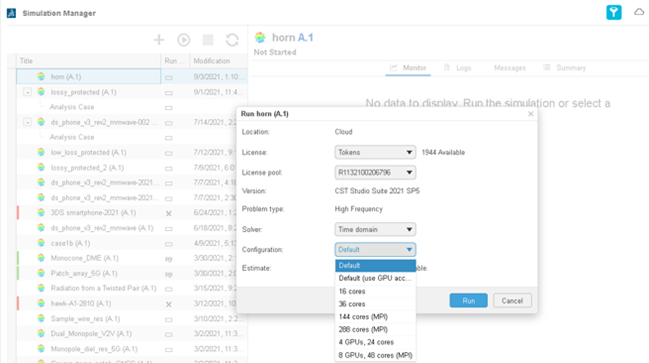

Simulation Manager Widget 中 CST 項目的云分析設置圖像


二. 5G 毫米波后處理向?qū)?/span>

關于去年v2021新推出的5G精靈功能，在收到大量用戶反饋后，v2022進一步完善了該功能。例如，在 v2021 中，如果您在使用任意模型進行 TLM 求解器分析后運行 5G 向?qū)?，則會自動生成與該模型分開的 I 求解器集的項目，但在 v2022 中，您現在擁有一套完整的工作流程來處理項目。此外，CST 2022還新增了掃描功能，用于垂直和水平極化之間的相位差，以確定sPD（空間平均功率密度）的最大值。其他功能包括顯著減少后處理期間使用的計算機 RAM 和磁盤空間、自動導出 KPI 結果以進行報告、將供應商提供的代碼簿轉換為 CST 標準格式等，并改進了各種功能。

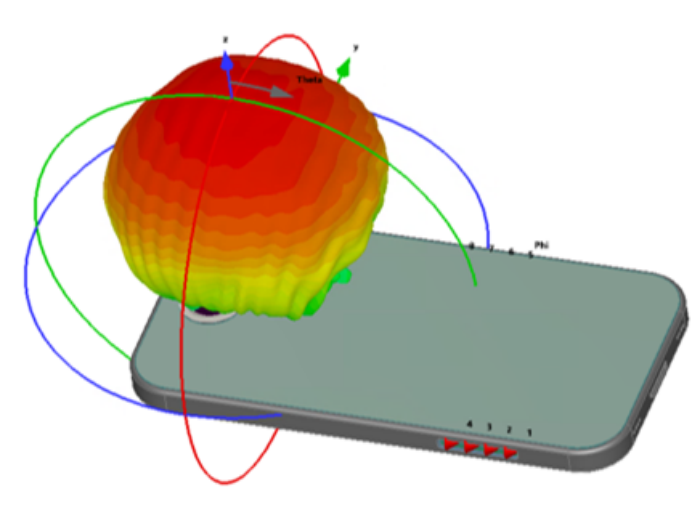

智能手機和遠場的 3D 繪圖顯示

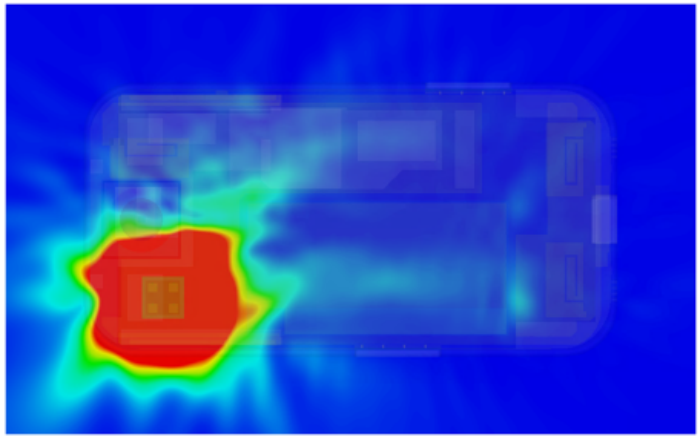

智能手機模型的電磁場二維截面顯示

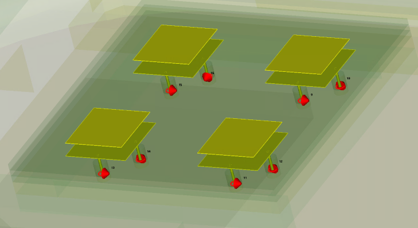

雙極化貼片陣列天線

向代碼簿添加了顯示垂直極化 (V) 和水平極化 (H) 的項目

sPD 的二維切片視圖：180° 相位偏移（左）、360° 相位偏移（右）

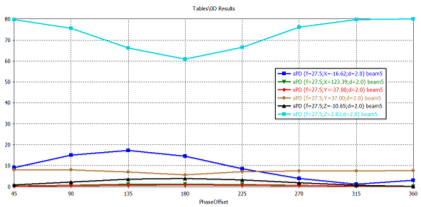

不同條件下光束相位偏移參數掃描計算的sPD結果比較

三. 提高時域求解器的性能

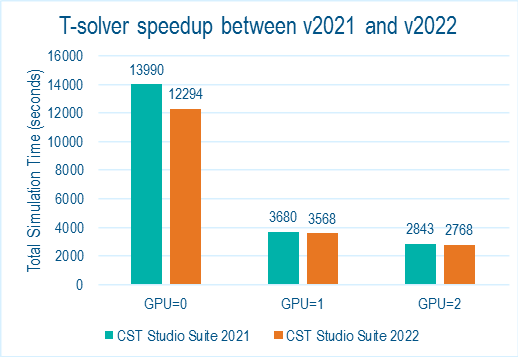

多年來，CST的時域求解器一直作為主要求解器發揮核心作用，但 CST v2022 帶來了進一步的改進，尤其是與性能相關的改進。舉個例子，在CPU計算上有性能提升，上述提升可以從以下benchmark結果（GPU=0，即只用CPU計算）得到證實。此以還有一些其他改進，例如 GPU 上的部分矩陣計算和對 3D 現場監視器的支持。

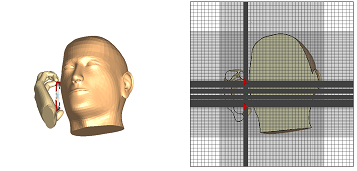

左：基準模型（SAR Head Hand and Phone），右：Mesh 視圖（約 1700 萬個網格




四.  漂移擴散求解器

以往的半導體相關分析案例，主要與硅片上的等離子反應器、濺射、光刻等半導體制造工藝相關，而CST電磁仿真2022可以分析pn結、光檢測傳感器等半導體器件，新增了Drift-Diffusion求解器作為低頻求解器之一。該求解器采用 Gummel 迭代法，根據靜電場求解器的結果進行迭代計算，得出半導體行業的關鍵性能指標 (KPI) 電子密度和空穴密度。

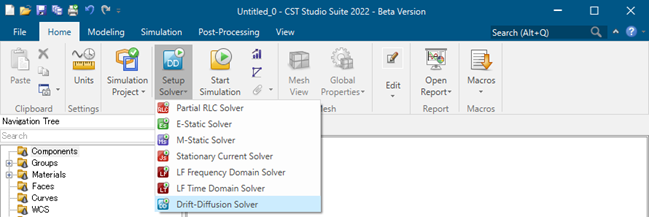

漂移擴散求解器設置

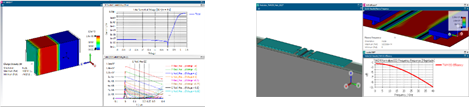

Drift-Diffusion求解器分析示例（左圖：pn結，右圖：光檢測傳感器）


五.  電子冷卻模擬的新功能

CST Studio Suite擁有三種類型的熱分析求解器：能夠進行穩態熱分析的Thermal Steady State Solver、能夠進行瞬態熱分析的Thermal Transient Solver和能夠進行共軛傳熱分析的Conjugate Heat Transfer Solver（以下簡稱CHT）。的 v2022特別為CHT增加了很多新功能，適用于電子設備的散熱模擬。下面列出了主要的新功能。

* 通過引入稱為“體積分?jǐn)?shù)”的概念，可以在粗糙的網格中識別精細的 PCB 結構，并可以高速、高精度地分析 PCB 模擬。

*

CHT 的 Octree 網格現在具有稱為“窄通道細化”的功能，可以自動細化散熱器和跡線之間等小間隙的網格。

*

添加了冷卻模擬不可或缺的部件（除了傳統的軸流風扇外，還可以模擬離心風扇、熱管、Peltier 冷卻器等的散熱器）

除了上述之外，它還通過各種新功能擴展了熱分析的可能性。

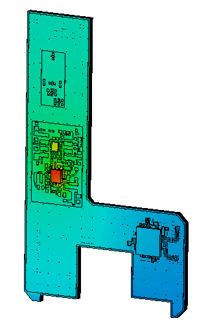

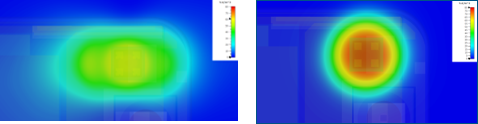

詳細的 PCB 溫度分布（“體積分?jǐn)?shù)”特征）

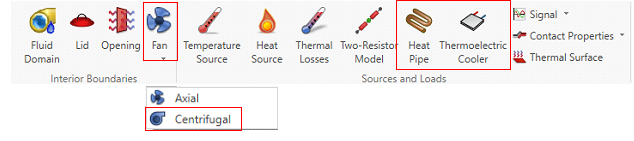

CHT 求解器模擬功能區菜單和風扇下拉菜單（新功能以紅色標出）

雙極化貼片陣列天線

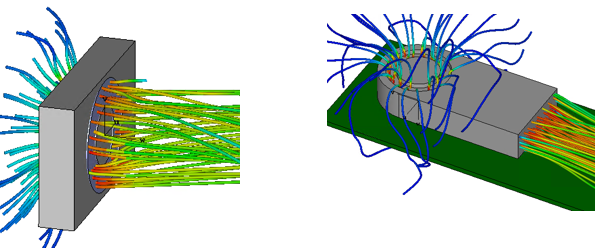

智熱流密度分布流線圖（左圖：軸流風機，右圖：離心風機）

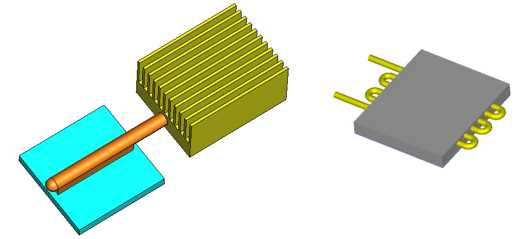

熱管設置示例

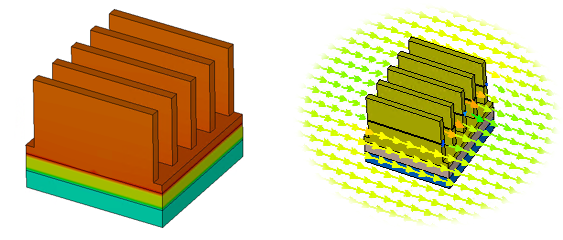

左圖：帶散熱器功
