CST Studio Suite 是一種高性能3D EM 分析軟件包,

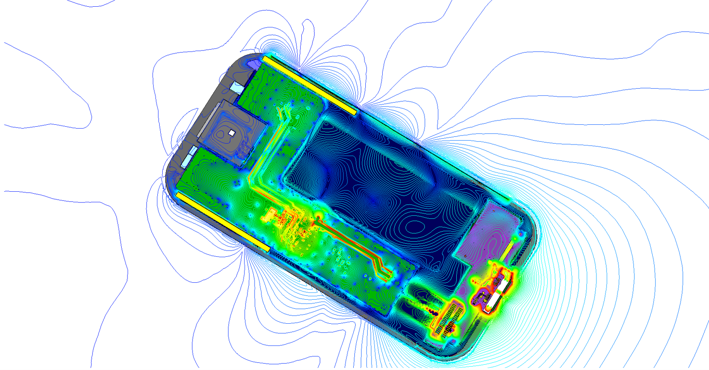

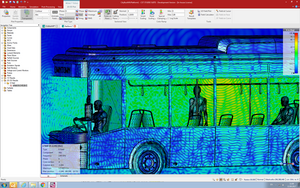

用于設計、分析和優化電磁 (EM) 部件及系統。適用于整個 EM 范圍內各類應用領域的電磁場解算器全部包含在 CST Studio Suite 的一個用戶界面中。EM 分析的常見目標包括天線及濾波器的性能和效率,電機和發電機中的電磁兼容性及干擾 (EMC/EMI)、人體 EM 磁場暴露、機電效應,以及高功率設備的熱效應。 通過對虛擬樣機進行電磁仿真能幫助您縮短設計迭代周期。仿真能夠從開發的最初階段讓系統和組件在其所處的環境中進行分析與優化。這樣能夠加快設計流程,降低開發成本,加快市場投放速度。CST產品的三大支柱是精度、速度和易用性。

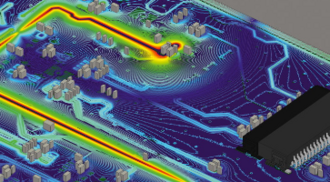

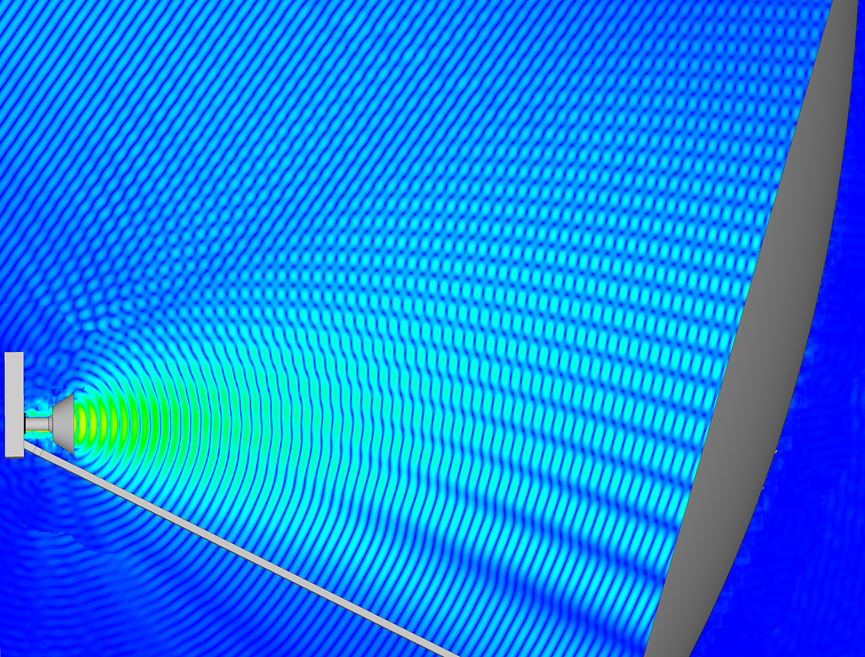

電磁仿真解算器 CST Studio Suite 無縫集成多種解算器,允許針對既定的問題類輕松選擇最合適的仿真方法,同時通過交叉驗證提供了更高的仿真性能和前所未有的仿真可靠性。 高頻 Asymptotic——射線追蹤解算器,可高效地用于極大型結構。 本征模式——適用于模擬共振結構的 3D 解算器。 Filter Designer 2D——平面濾波器合成工具,包含一個帶有各種濾波器類型的數據庫。 Filter Designer 3D——適用于設計交叉耦合帶通濾波器的合成工具。 Frequency Domain——功能強大的多用途 3D 全波解算器,基于有限元方法。 積分方程——基于矩量法技術的 3D 全波解算器,適用于模擬大型電氣結構。 Multilayer——3D 全波解算器,經過優化可用于模擬平面微波結構。 Time domain——功能強大、用途廣泛的 3D 全波解算器,可在單次運行中執行寬頻仿真。 低頻 Electrostatic—適用于模擬靜電場的 3D 解算器。 Stationary Current——適用于通過設備模擬直流電流流動的 3D 解算器。 Magnetostatic——適用于模擬靜磁場的 3D 解算器。 Low Frequency-Frequency Domain——3D 解算器,用于模擬低頻系統中的時諧行為,可幫助用于無線功率傳遞的線圈仿真。 Low-Frequency-Time Domain——3D 解算器,用于在包含渦流、非線性效應和運動的低頻系統中模擬瞬態行為。還可以對電阻-電容效應進行建模。 多物理場 Multiphysics Solvers——一組熱解算器和機械解算器,開發作為電磁仿真工作流程的補充。 粒子 Particle-in-cell——用于粒子追蹤的自相容仿真方法,可在時域內同時計算粒子軌跡和電磁場。 Particle Tracking——適用于通過電磁場模擬粒子軌跡的 3D 解算器。 Wakefield——計算粒子束周圍的場以及通過不連續性互動產生的尾場。 | ||

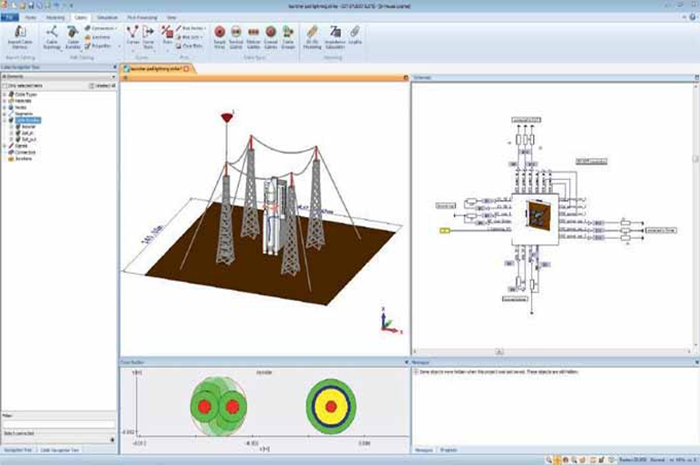

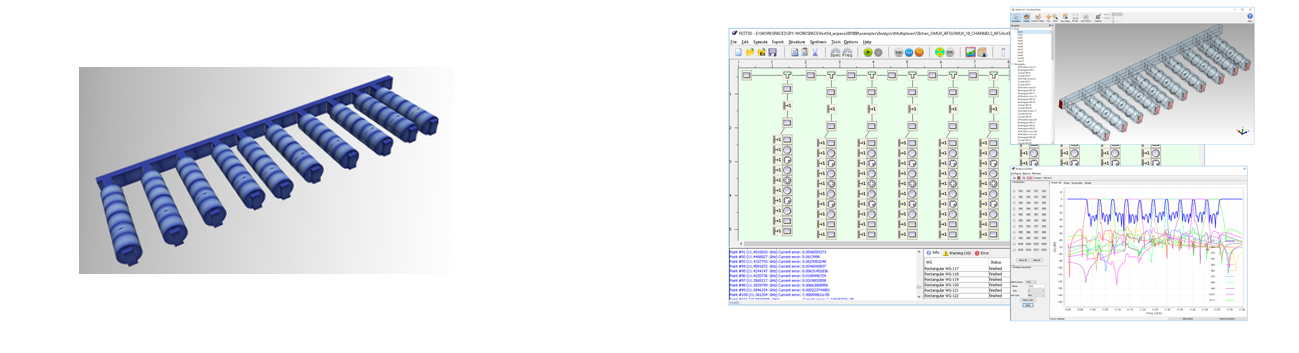

電磁系統建模 憑借 System Assembly and Modeling (SAM),CST Studio Suite 提供了系統,并一種可簡化仿真項目管理的環境,允許使用圖解式建模來直觀地構建電磁 (EM) 直接管理復雜仿真流。SAM 框架可用于對整個設備進行分析和優化,包括多個單獨的部件。SAM 可以幫助用戶對同一個仿真項目內的不同解算器或模型配置的結果進行比較,并自動執行后處理。SAM 可以方便地設置一連串解算器運行,以用于混合和多物理仿真。例如,使用 EM 仿真的結果來計算熱效應,再計算結構變形,然后使用另一個 EM 仿真來分析去諧。 | ||

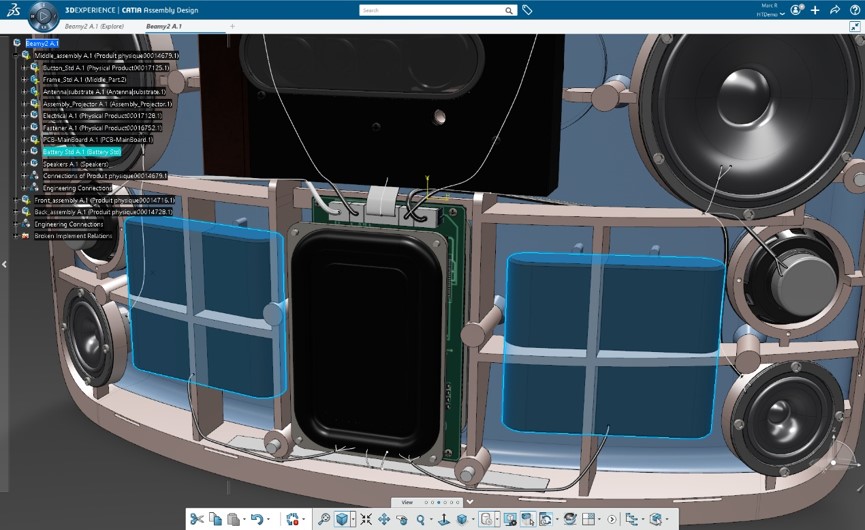

工作流程集成 CST Studio Suite 提供的出色工作流程集成提供了可靠的數據交換選項,有助于減輕設計工程師工作量。 CST Studio Suite 的出名之處在于其超凡的 CAD 和 EDA 數據導入功能。支持導入完全參數化的模型,并且由于 CAD 與仿真之間的雙向鏈接,使得設計變更可以立即反映在仿真模型中。可以將優化及參數設計算例的結果直接導入回主模型中。改善工作流程集成,并減少設計優化所需的時間和工作量。 | ||
自動優化 CST Studio Suite 包含多種自動優化算法,既有本地算法也有全局算法。本地優化器提供了快速融合,但有可能只是本地的最低限度融合,而不是整體最佳的解決方案。另一方面,全局優化器可以搜索整個有問題的空間,但一般需要執行更多計算。 對于極其復雜的系統或存在大量變數的問題,可以使用高性能計算技術來加快仿真和優化速度。特別是,可以通過使用分布式計算來大幅提高全局優化器的性能。 CMA-ES——最精密的全局優化器,可為全局優化器帶來相對快速的融合。借助 CMA-ES,優化器可以“記住”之前的迭代,此歷史記錄可用于提高算法的性能,同時避免出現局部最優。 適用于:全局優化,尤其是復雜的問題領域 TRF——一款強大的本地優化器,基于主要數據在起點周圍的“信任”區域構建線性模型。建模的解決方案將用作新的起點,直至其融合至準確的數據模型。信任區域框架可以充分利用 S 參數敏感性信息減少所需的仿真數,加快優化流程。這是最為可靠的優化算法。 適用于:全局優化,尤其是帶有敏感信息的模型 Genetic Algorithm——使用演化方法進行優化,在參數空間生成多個點,然后通過多個生成結果對這些點進行細化,會出現隨機的參數突變。此算法在每個生成結果中選擇“最適當?shù)摹眳?shù)集,從而融合至全局最優方案。 適用于:復雜的問題和具有許多參數的模型 Particle Swarm Optimization ——一款全球優化器,此算法將參數空間的點視為移動粒子。在每個迭代中,粒子的位置不僅根據每個粒子的最佳位置更改,而且會根據整體的最佳位置進行更改。適用于具有許多參數的模型。 適用于:具有許多參數的模型 Nelder Mead Simplex Algorithm——本地優化技術,使用在參數空間分布的多個點來查找最優方案。相比大多數本地優化器,Nelder Mead Simplex Algorithm 更少依賴于起點。 適用于:復雜的問題領域,其中具有相對較少的參數,系統沒有良好初始模型 Interpolated Quasi Newton——一款快速的本地優化器,使用插值接近參數空間的梯度。 適用于:具有計算要求的模型 Classic Powell——一款簡單可靠的本地優化器,用于解決單參數問題。盡管速度慢于 Interpolated Quasi Newton,但更加準確。 適用于:單變量優化 Decap Optimizer——一款用于印刷電路板 (PCB) 設計的專門優化器,其使用 Pareto 波前法計算去耦電容器最有效的布置。這樣可以最大程度減少所需的電容器數量或降低總成本,同時仍滿足指定的阻抗曲線。 適用于:PCB 布局 | ||

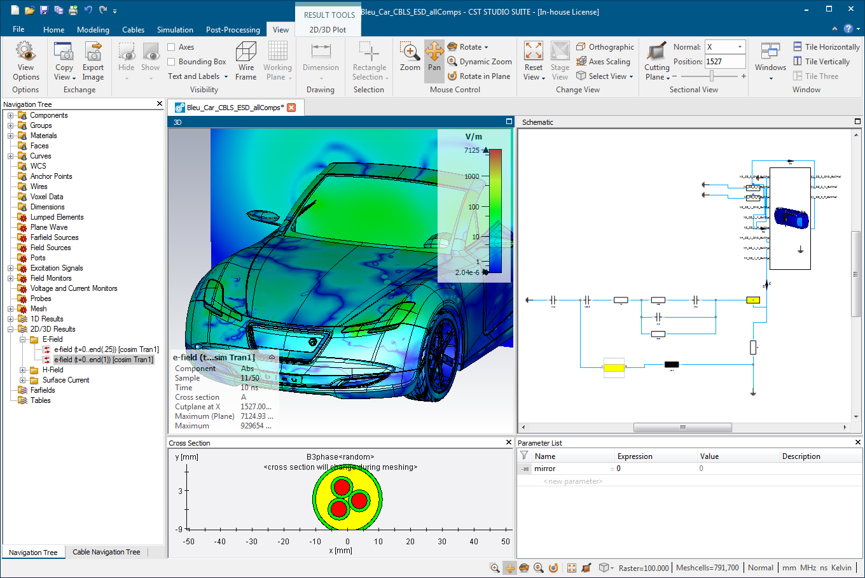

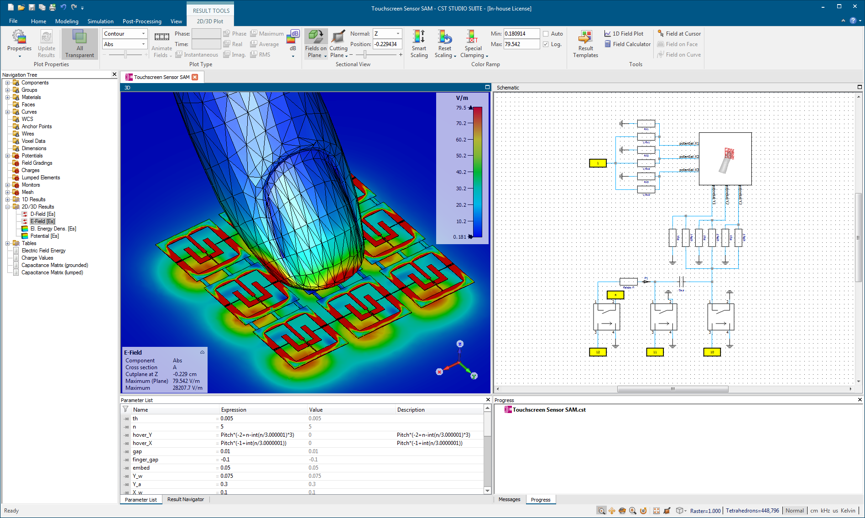

電磁設計環境 CST Studio Suite 設計環境就是一個由所有模塊共用的直觀用戶界面。它包含一個3D 交互式建模工具、一個圖解式布局工具、一個用于電磁解算器的預處理器,以及根據行業要求定制的后處理工具。 功能區式界面使用選項卡來顯示在設置、執行和分析仿真時所需的全部工具和選項,根據其在工作流程中的位置進行分組。 3D 交互式建模工具,使用了 ACIS 3D CAD 內核。允許在 CST Studio Suite 內部構建復雜模型,并使用簡單的“所見即所得”方法進行參數式編輯。 | ||

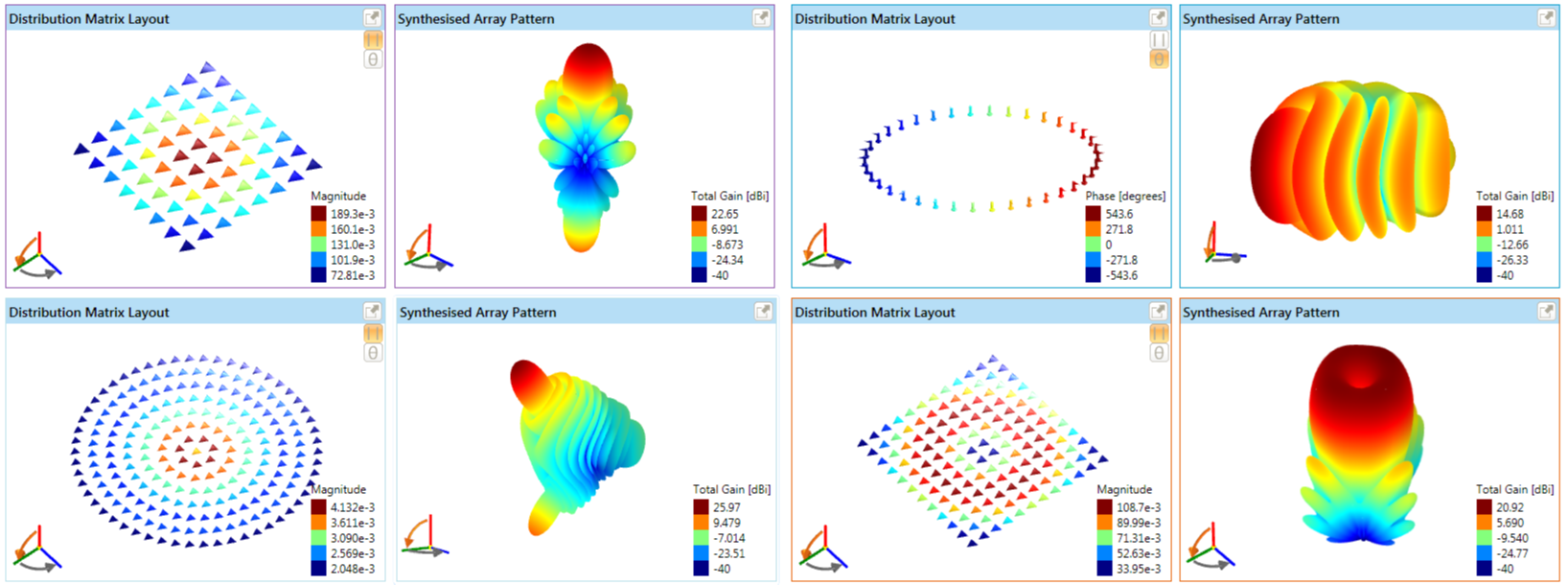

ANTENNA MAGUS——天線設計軟件 Antenna Magus 是一種軟件工具,可以加快天線的設計和建模流程。可以從一個包含 350 多種天線的大型天線數據庫中,將歷經驗證的天線模型導出到 CST Studio Suite。 實踐證明,無論是對天線設計工程師還是對需要將天線模型用于天線定位和/或電磁干擾研究的任何人來說,Antenna Magus 都能帶來極具價值的輔助作用。 | ||
FEST3D——微波濾波器設計軟件 Fest3D可以在波導和同軸型腔技術基礎之上分析復雜的無源微波部件,與模式匹配方法相比可大大縮短計算時間并達到極高準確性。此套件提供了設計無源部件所需的全部功能,例如優化和公差分析。此外還可以使用 Fest3D 高級合成工具,通過用戶規格來設計帶通、雙模和低通濾波器。 Fest3D 基于矩量法實現高效解算的積分方程技術,采用了邊界積分諧振模式展開 (BI-RME) 方法來提取帶任意截面的復雜波導模態圖表。可以使用 Fest3D 進行分析的一些部件包括: 濾波器(梳型、指狀組合型、對開式鐵心型、雙模型、帶阻型等) 多工器(同向雙工器、OMUX 等) 耦合器 偏光器 OMT | ||

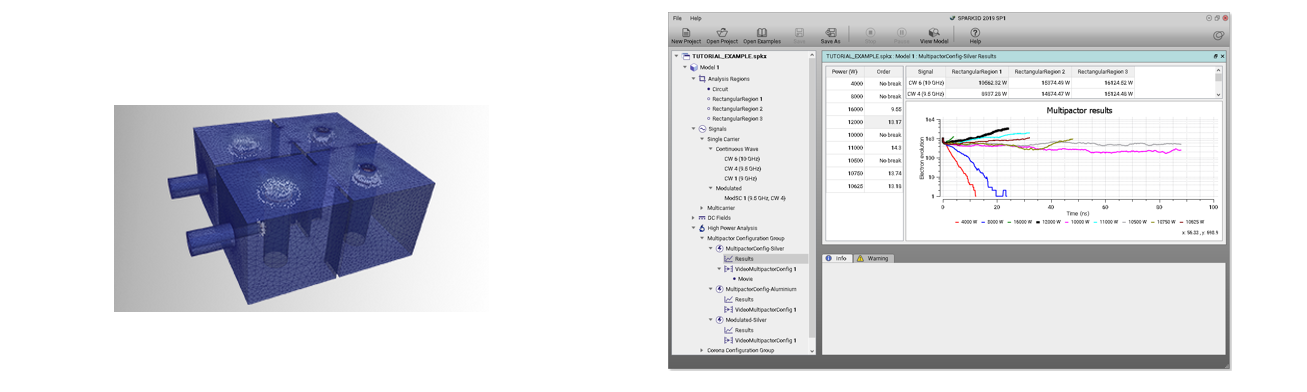

SPARK3D——次級電子倍增和電暈分析 Spark3D用于確定各種無源設備內的RF擊穿功率級別,包括空腔、波導、微帶和天線。來自CST Studio Suite仿真的場結果可以直接導入到 Spark3D,以分析真空擊穿(次級電子倍增)和氣體放電。Spark3D 所基于的高級方法以數字方式分析擊穿現象,可預測出更真實的擊穿功率級別,進而改進設計余量。Spark3D 的主要功能包括: 從 EM 解算器中導入電磁 (EM) 場。 自動確定擊穿功率閾值。 可以定義分析框,以便選擇要分析的關鍵區域。 實時輸出界面具有豐富的仿真數據,采用表格、圖解和 3D 視圖形式。 | ||

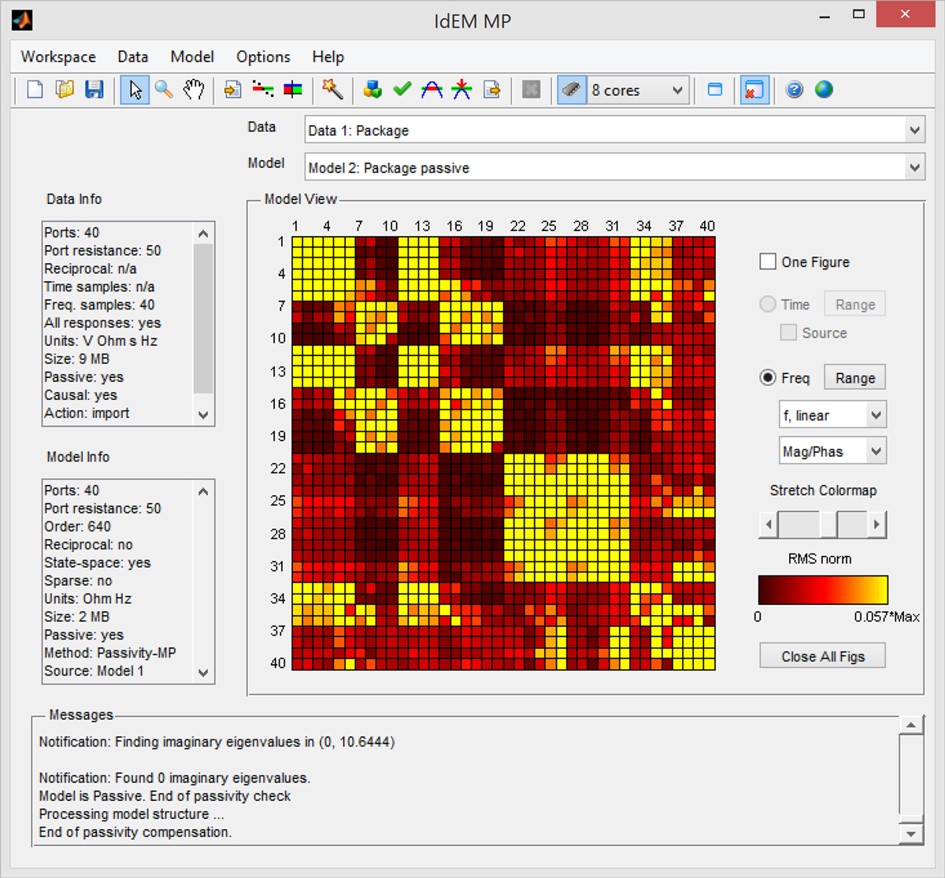

IDEM——電子設備表征 IdEM 是一種用戶友好型工具,適用于生成線性集總多端口結構的宏模型(通過場、連接器、封裝、不連續性等),具有出色的輸入-輸出端口響應。結構的原始表征可以來自于測量或仿真,以頻域或時域計。一套功能先進、性能優良的有理擬合模塊使其適用于幾乎任何類型的表征。生成的模型采用常見的 SPICE 格式,適用于設計流程中所需的系統級別仿真。因此,無論您的本機表征和應用領域如何,IdEM 都允許對任何類型的線性結構、部件、互連、封裝進行SPICE 模型提取和處理。 |
