Opera 為用戶提供了一個直觀的圖形用戶界面 （GUI），用于創建參數化模型或使用 CAD 系統中的組件或裝配體。集成的后處理設施可以訪問仿真結果。
產品描述

Opera-低頻電磁分析軟件Opera的功能詳述

Opera 為用戶提供了一個直觀的圖形用戶界面 （GUI），用于創建參數化模型或使用 CAD 系統中的組件或裝配體。集成的后處理設施可以訪問仿真結果。Opera 有助于在專用環境中模擬機器，它考慮典型的材料特性和其他物理場對機器性能的影響，其自動優化支持設計成功。

Opera 圖形用戶界面

可以從現有 CAD 系統導入元件或裝配體，也可以使用內置的 Opera 2D 草繪器或 3D 建模器創建組件或裝配體。Opera 模型文件包含創建它的命令的完整歷史記錄。用戶可以重放和修改文件——使用文件作為模板來自動化標準產品的設計變化。

預處理功能包括：

  • ◆ CAD 導入
  • ◆ 幾何構造（布爾運算、掃描面、面之間的放角、2D 草繪、復制和變換、背景區域、混合和倒角）
  • ◆ 參數化和重建
  • ◆ 自動網格劃分（網格控制、蒙皮效果分層和薄片）
  • ◆ 外部電路定義
仿真完成后，Opera 后處理器簡化了結果分析。除了顯示場、溫度或應力外，還有許多功能可以以用戶熟悉的形式和單位準備和顯示派生量。這些包括力、功率損耗和儲存的能量。此外，用戶還可以通過計算的電場和磁場計算和顯示粒子軌跡。

后處理功能包括：

  • ◆ 字段值：
  • ◆ 3D 幾何表面上的等值線和矢量
  • ◆ 任意平面、圓柱形和球形二維曲面上的輪廓和矢量
  • ◆ 在 3D 空間中沿直線、圓和弧的圖形
  • ◆ 等值面
  • ◆ 導出到文本文件
  • ◆ 積分值（力和扭矩、能量和功率、線、面和體積積分、Q 因子）
  • ◆ 諧波分析
  • ◆ 變形的形狀

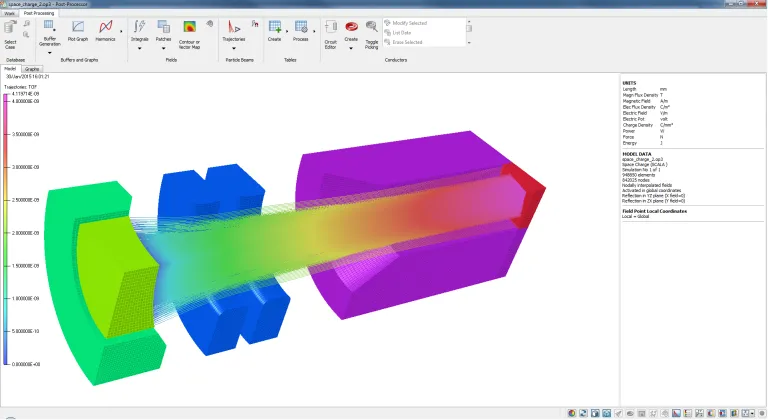

  • ◆ 帶電粒子跟蹤（在幾何形狀上顯示、與表面的交點、光束電流密度圖）

Opera 應用程序環境

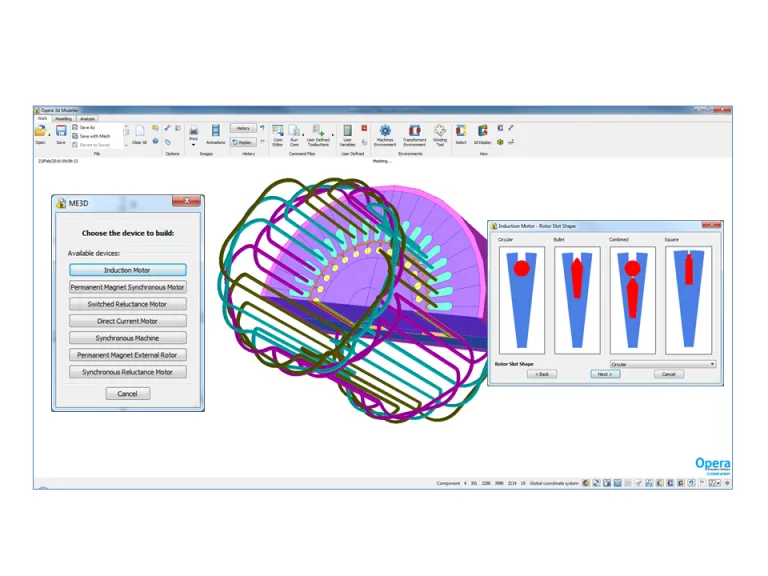

Machines Environment 支持電機和發電機模型的快速設置以及使用參數化模板進行分析。機器環境支持廣泛的模型定制，以滿足用戶的設計要求。

可用的標準機器包括：

  • ◆ 直流電機
  • ◆ 感應機
  • ◆ 永磁同步電機
  • ◆ 永磁外轉子機
  • ◆ 開關磁阻電機
  • ◆ 同步磁阻電機
  • ◆ 同步電機

Opera可以執行標準設計計算，以獲得有用的結果，如反電動勢、齒槽轉矩、負載轉矩、開路和短路曲線。

通過與 Opera Optimizer 的直接耦合，可以根據用戶要求對設計進行細化和優化。

變壓器環境可以自動定義變壓器和電抗器模型、解決方案和優化準備。標準分析包括短路、開路和浪涌。Opera 執行有限元分析，這意味著它使用真正的非線性屬性和具有代表性的驅動電路來計算準確的結果。自動輸出量包括阻抗、電阻、力和損耗，以及磁通密度和其他量的常用顯示選項。Transformer 環境與 Opera 優化器的集成意味著用戶可以通過螺栓直徑自動優化核心尺寸等參數。

變壓器環境標準結果包括：

  • ◆ 效率
  • ◆ 電感
  • ◆ 飽和度曲線
  • ◆ 短路分析
  • ◆ 開路分析
  • ◆ 浪涌電流/負載測試
  • ◆ 打開瞬態
  • ◆ 損耗 – 銅、渦流、滯后
  • ◆ 設計優化
  • ◆ 與 Simulink? 協同仿真
  • ◆ 雜散場/屏蔽分析 （EMC/EMI）
  • ◆ 線圈上的動態力


Opera 中的材質屬性：

  • ◆ 對于具有以下特征的材料，存在多種選擇：

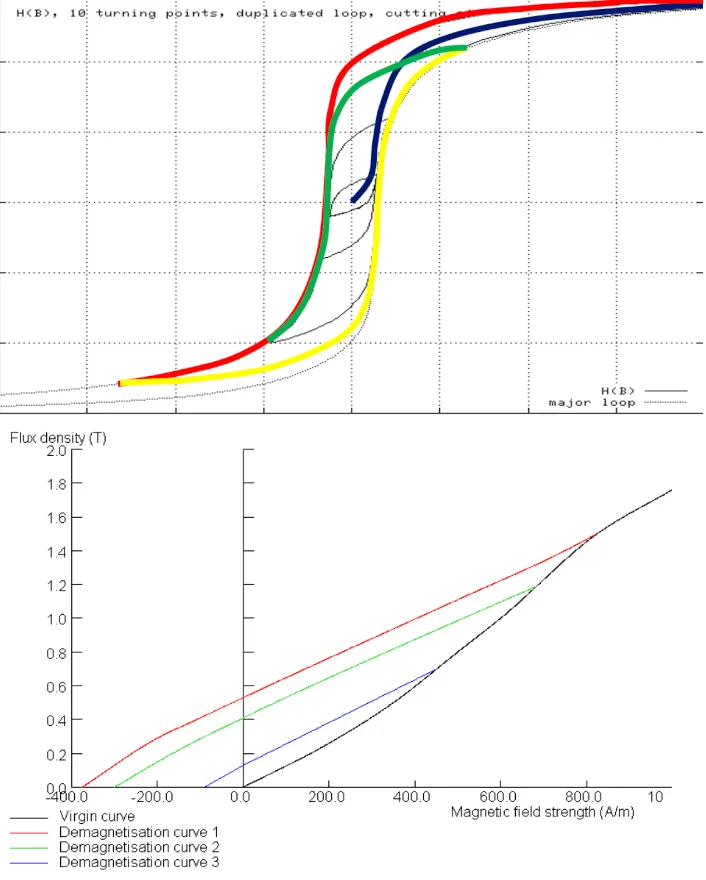

  • ◆ 線性或非線性電磁行為（帶遲滯）
  • ◆ 各向同性、正交各向異性或?qū)訅禾匦?/li>
  • ◆ 永磁體特性（包括磁化和退磁解決方案）





Opera 多物理場仿真：

Opera 有助于電磁/機電設備的設計。因此，它的主要能力是低頻電磁學。但是，它包括其他物理場，例如結構應力和熱分析作為支撐函數。因此，Opera 是多物理場軟件。分析是鏈接的，在不同的物理場之間傳遞結果。屬性是非線性的。因此，用戶可以執行電磁分析，將損耗傳遞給熱分析，計算熱分布，然后執行隨后的電磁分析，考慮與溫度相關的材料特性。因此，Opera可以進行永磁電機扭矩損失等研究，或負載磁體的均勻性研究。

使用 Opera 進行優化：

Opera Optimizer 是一種軟件工具，可幫助用戶實現最佳設計。通過與 Opera 的完全集成，可以快速輕松地研究多物理場問題的可能設計空間。它使用一種高效的優化算法，結合了確定性和隨機性方法來求解單目標和多目標優化問題。

使用以下方法定義優化問題：

  • ◆ 設計變量以及數值限制
  • ◆ 不平等和平等約束
  • ◆最小化或最大化的目標函數


通過以下方式優化過程控制：

  • ◆優化算法的終止條件
  • ◆初始人口分布設計
  • ◆ 選擇要保留的解決方案數據庫

使用碩迪科技提供支持的Opera電磁仿真功能
