介紹使用 CST EM STUDIO (CST EMS) 進行執行器仿真。

圖 1 顯示了使用 CST EMS 的建模器功能創建的磁力噴射閥的形狀模型。線圈模型通過沿路徑掃描橫截面定義形成螺線管形狀。除了使用建模器功能創建模型外，您還可以導入 CAD 數據并將其用作分析模型。

仿真確定了作為線圈電流和電樞外殼間隙的函數的閥門電樞力，以及零件內部的磁通密度分布。非線性靜磁場求解器用于計算。六面體和四面體網格均可用于非線性靜磁場求解器，但在此模擬中，我們使用六面體網格。您不僅可以獲得與四面體網格相似的結果精度，而且還可以對氣隙等形狀奇點進行一致的網格控制。

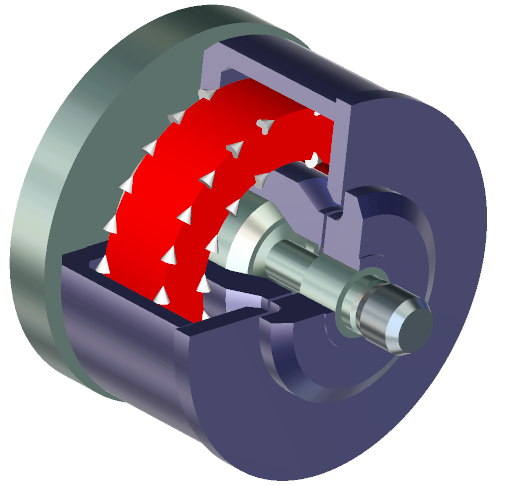

圖 1：勵磁線圈和磁力噴射閥的幾何模型

幾何模型的細節如圖 2 所示。還展示了磁性材料。使用通過掃描多邊形 360 度創建的旋轉體，并使用 CST EMS 的線圈工具創建線圈模型（如圖 1 所示）。由于其對稱性，在適當?shù)膶ΨQ條件下，可以將仿真時間減少 4 倍。以線圈的安匝數為變量進行參數掃描，以獲得電樞力與間隙比以及與安匝數的相關性。

為了精確建模，必須考慮材料的磁非線性。來自實際測量的 BH 曲線用于定義每種材料的特性。

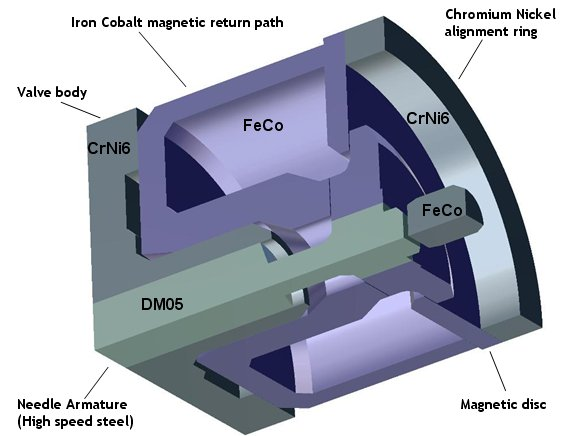

圖 2：噴射閥磁性材料

圖 3 顯示了氣隙為 0.3mm 的閥門中的磁通密度（絕對值）圖。磁場和磁導率分布等量也會自動計算。還導出了諸如系統能量和力之類的次級量。其他次要數量可以使用后處理模板計算。

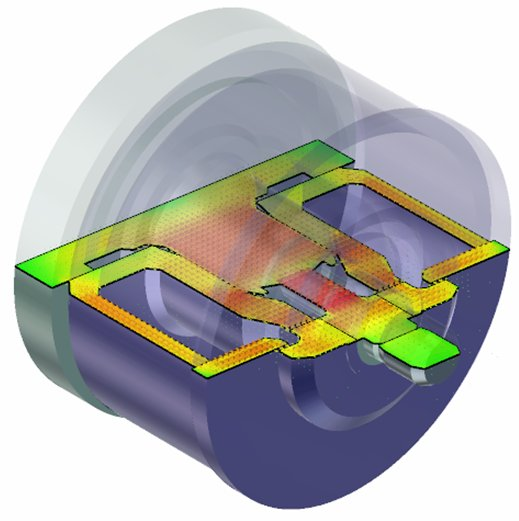

圖 3：磁通密度絕對值：0.3 mm 氣隙。

中心平面中的矢量到等高線圖

電樞力，即力隨電樞間隙尺寸和線圈電流的變化，也是一個重要的特性。在后處理期間會自動計算力。圖 4 總結了這些計算結果。間隙由模型圖中的兩個紅點表示。通過將間隙中的網格線數定義為間隙參數，無論間隙寬度如何，都可以確保網格正確切割。此過程通過參數研究產生連續解決方案。

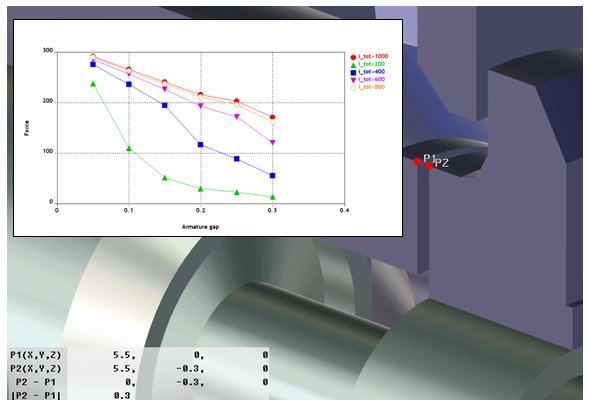

圖 4：電樞間隙、線圈安匝數和力之間的相關性。

間隙的網格密度根據間隙寬度而變化。

概括

我們主要介紹了CST EMS模擬電磁閥案例的建模函數和參數函數。此示例使用了使用 CST EMS 創建的模型，但也可以導入和使用復雜的形狀數據?？梢允褂?Modify 和 Parameter 功能對導入的模型進行參數化?？梢栽谝幌盗袇?shù)上計算力，以探索幾何形狀和激勵對結構特性的影響。
