SR電機的優化設計有兩個方面：磁體設計和動態性能。

CST EM STUDIO (CST EMS) 可以使用 2D 或 3D 靜磁場求解器模擬 SR 電機。這兩個求解器共享相同的激發條件、材料和邊界條件，但不同之處在于 2D 求解器計算 3D 模型的橫截面。參數化和后處理定義獨立于求解器類型。例如，可以使用 2D 求解器和 3D 模擬來獲取最終效果的校正因子。

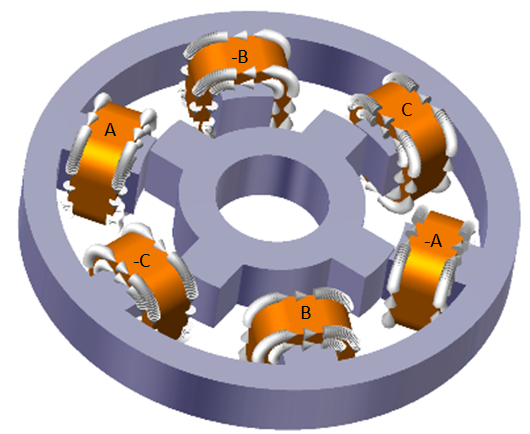

圖 1：6/4 SR 電機的 3D 形狀
圖 1 顯示了由 CST EMS 的建模功能創建的 6/4 SR 電機模型。為定子和轉子定義了非線性材料。由于對稱的幾何形狀，模擬三對通電線圈中的一對就足夠了。

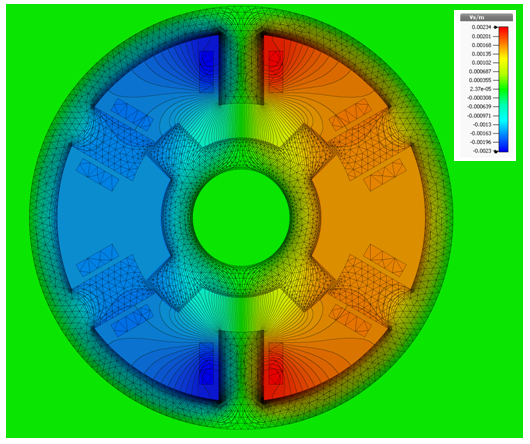

圖 2：沒有轉子對齊的模型的疊加網格和磁通量線

圖 2 顯示了由 2D 求解器為未對齊的轉子位置計算的磁通量線和矢量勢的疊加圖像。

像本例這樣的磁阻電機由非對稱橋式轉換器等控制。您可以通過從包含參數數據的查找表中讀取數字并執行計算來執行動態模擬。扭矩、磁鏈和共能等數值可以自動導出為角位移和電流等參數的函數。

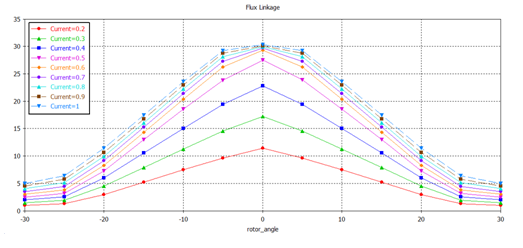

圖 3：縱軸 - 磁鏈 (Wb) 橫軸 - 轉子位置（角度） 顏色 - 線圈電流 (A)

圖 3 顯示了通過參數掃描計算的磁鏈作為電流和角位移的函數。將對齊位置設置為 0°。

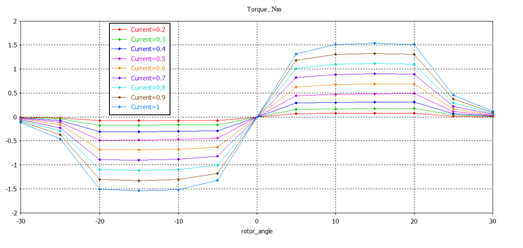

圖 4：垂直軸 - 扭矩 (Nm) 水平軸 - 轉子位置（角度） 顏色 - 線圈電流 (A)

類似地計算出的扭矩在圖 4 中顯示為電流和角位移的函數。將對齊位置設置為 0°。

概括

CST EMS 除了上述參數掃描外，還可以優化電機的磁性能。例如，通過優化定子和轉子的凸極寬度，可以降低磁通密度的峰值，提高整機剛性?；蛘撸梢詣?chuàng)建具有錐形凸極的模型并優化錐形水平以減少扭矩諧波。
