工作中是否經常出現這樣的情況：您使用一款CAD軟件，而客戶和供應商使用另一種，導致準確傳輸數據產生一定的難度。

雖然完全無縫的數據傳輸還無法完全實現，但還是一些方法可以使其變得更加容易些。

這篇文件中，向您展示如何快速輕松地將CATIA V5 PMI（產品制造信息）數據導入SOLIDWORKS 3D CAD。此過程有助于這兩個出色的工具之間實現更順暢的過渡，從而保持設計過程的效率。您將了解：

• 如何將 3D 注釋的 PMI 數據從 CATIA 傳輸?shù)?SOLIDWORKS。
• 在 SOLIDWORKS 中查看 CATIA 中的所有必要 PMI 有多容易

目錄：

★ 步驟 1 — 更改 CATIA/V5 CATPart 設置中的設置

★ 2 第 2 步 — 導入前在 SOLIDWORKS 中仔細檢查這些項目

★ 步驟 3 — 導入帶有 3D 注釋的 STEP 文件

一. 步驟 1 — 更改 CATIA/V5 CATPart 設置中的設置

CATIA 用戶需要做的第一件事是啟用 ST1（STEP 核心接口）許可證，以將 CATPart 導出為 STEP 文件

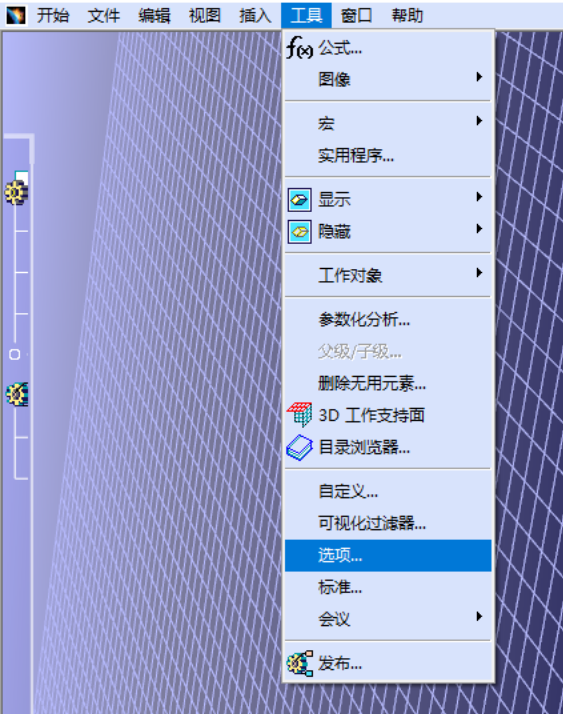

此許可證可在“工具”>“選項”>“常規”>“可共享產品”下找到。只需找到 ST1“可共享產品”并請求訪問權限即可。

為了成功的將Catia中所有必要的信息轉移給供應商或客戶，需要確保啟用了下面的附加設置

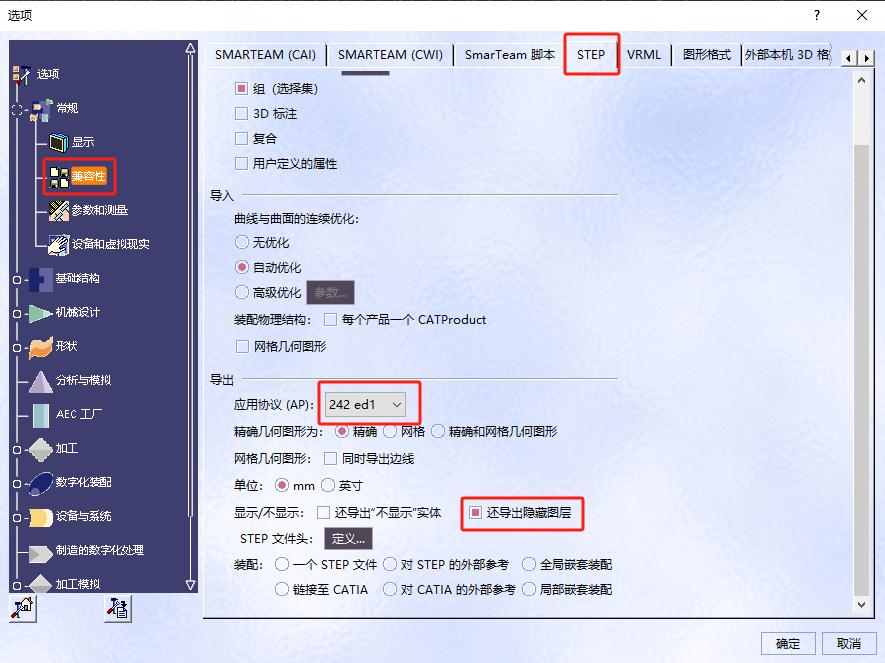

• √ 首先，導航至兼容性 > STEP。 “兼容性”部分中的 STEP 選項卡如果不可見，請點擊選項對話框右上角的“向右”箭頭，直到它出現。
• √ 修改選項卡上的“導出”設置，以確保全面?zhèn)鬏斔?3D 注釋信息。
• √ 在“導出”部分中，應用程序協議 (AP) 應設置為最低 242 ed1。雖然 ed2 和 ed3 在 STEP 導出中提供了附加信息，但 ed1 足以滿足大多數用途。這些選項中的每一個都將促進 CATIA PMI 數據的導出。
• √ 接下來，導航到 “3D 注釋：” 并選擇 “圖形”
• √ 如果選擇為 “無”，則當 SOLIDWORKS 用戶導入并嘗試處理此文件時，將看不到任何注釋。

獲得 ST1 許可證并更改所有設置后，就可以將 CATPart 保存為 STEP 文件并將其發送給您的 SOLIDWORKS 合作伙伴。

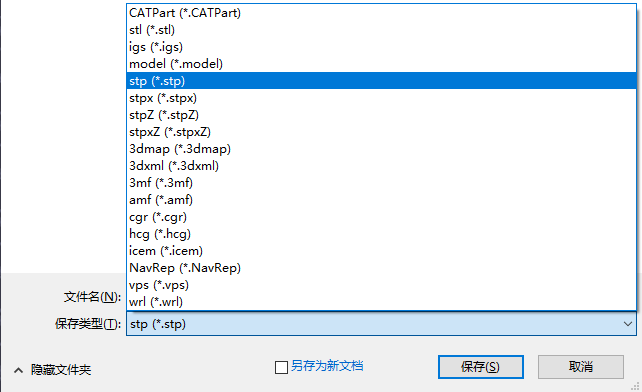

保存時，確保將“保存類型”更改為“.stp”。

二.第 2 步 — 導入前在 SOLIDWORKS 中仔細檢查這些項目

將 STEP 文件傳輸后，使用 SOLIDWORKS 的客戶需要在導入之前調整相應的設置。

? SOLIDWORKS用戶需要調整的設置比Catia端相比要簡單的多，唯一需要確認的：是有權訪問 MBD（基于模型的定義）許可證。

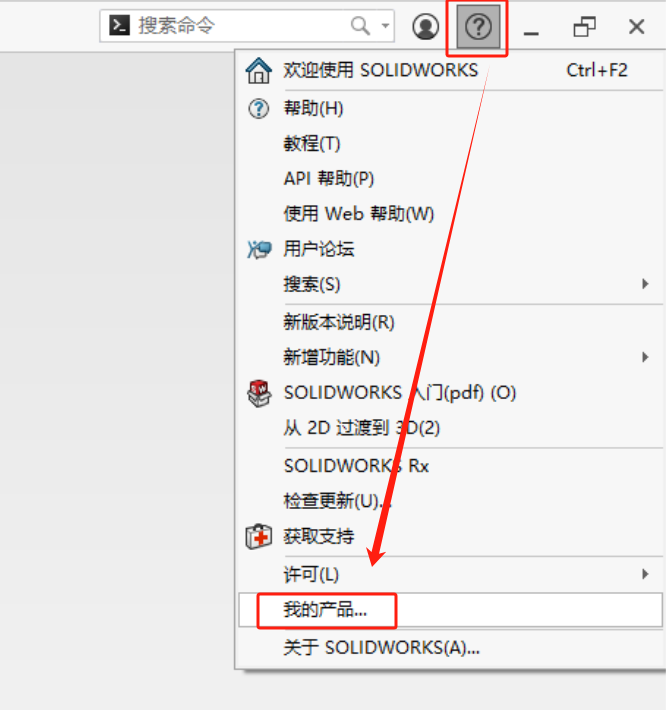

? 這很容易查看，打開 SOLIDWORKS 后，轉到窗口右上角并選擇 “？” 標記。從菜單中選擇“我的產品…”。出現一個新窗口，其中顯示您當前可以訪問的所有 SOLIDWORKS 產品。

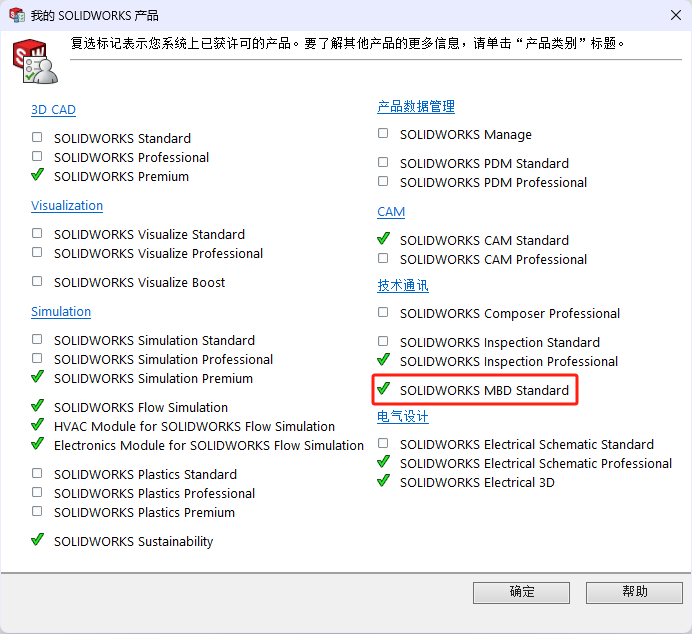

? 選擇“我的產品…”后，屏幕上會出現一個新窗口，清楚地展示我們?cè)?SOLIDWORKS 中可以做什么和不能做什么。這里你需要做的就是確?！癝OLIDWORKS MBD…”旁邊有一個?

步驟 3 — 導入帶有 3D 注釋的 STEP 文件

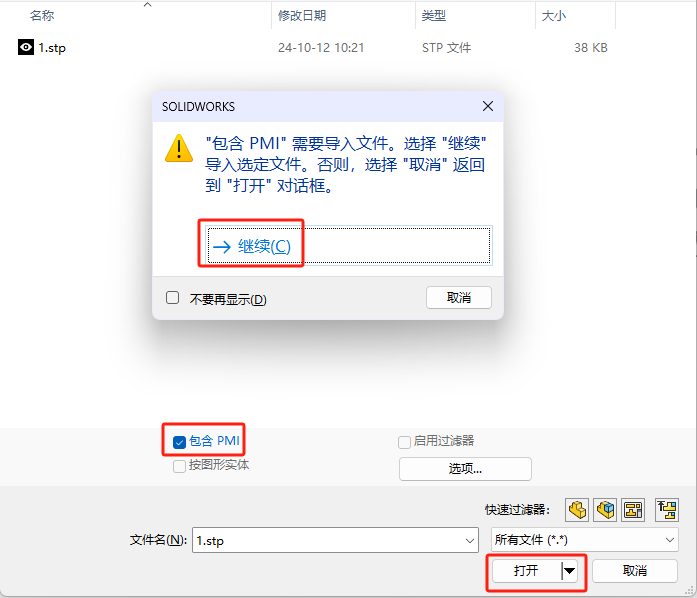

在 SOLIDWORKS 中，選擇“文件”>“打開”，然后導航到收到的 STEP 文件。如果所有前面的步驟都正確完成，您現在可以在打開時選擇 “包含 PMI”。在單擊 “打開”之前，請務必選中此框。

選擇“打開”后，SOLIDWORKS 將通知您，要包含 PMI，它需要導入文件(此過程會自動阻止使用 3DInterconnect 工具。)

在 SOLIDWORKS 中打開導入的 STEP 文件后，您可以訪問大量有用的信息，這些信息允許您只使用一個文檔完成任務。

以下是您將看到的內容（前提是在 CATIA 端正確完成了注釋設置）：

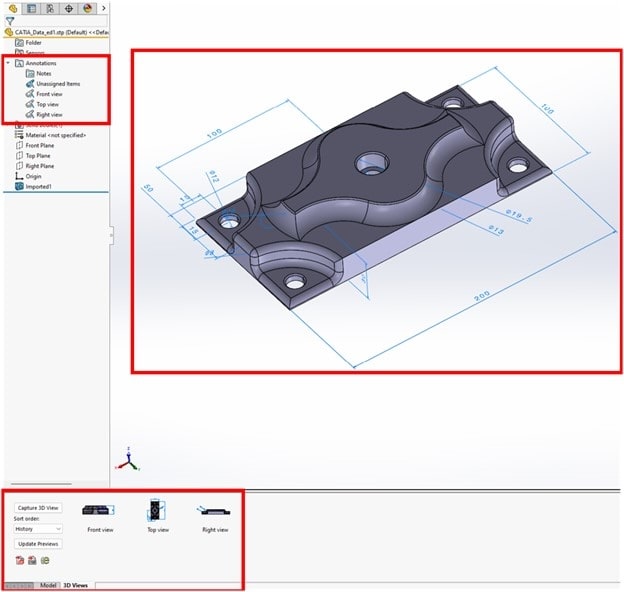

• 在圖形顯示中，將看到導入的 STEP 文件以及所有附加的 PMI。
• 特征管理器設計樹中的“Annotations”文件夾會將導入的尺寸組織到其標準視圖中，就像您在 SOLIDWORKS 中自己設置這些注釋一樣。您可以顯示或隱藏這些注釋視圖，也可以在特定視圖上單擊鼠標右鍵，然后選擇“激活和重定向”，以查看保存它們的視圖中的注釋。
• 您還可以從 SOLIDWORKS 底部的“3D 視圖”選項卡中進行選擇，只需雙擊要定向到的視圖，即可在每個“捕獲”視圖之間快速切換。
