SOLIDWORKS Flow Simulation 是一款集設計與仿真于一體的流體仿真軟件（EFD，CFD），以其操作簡便、建?？旖莺涂焖偈諗康葍?yōu)點，深受廣大初學者的喜愛。
在模型建立方面，F(xiàn)low Simulation 能夠直接利用 SOLIDWORKS 創建的幾何模型，同時也支持通過 SOLIDWORKS 導入其他三維軟件所繪制的幾何模型。
Flow Simulation 可以根據幾何模型以及內、外流的設置條件，自動區分流體區域與固體區域，無需工程師手動創建流體域。
值得注意的是，F(xiàn)low Simulation 對流體或固體域的自動識別基于 SOLIDWORKS 中的三維模型。因此，能否正確識別取決于模型建模是否合格。
例如在進行內流場分析時，首先要保證待分析的流體空間處于模型的一個封閉區域。

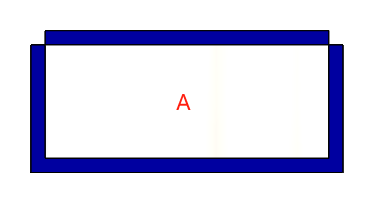

如下圖所示的A區域，理論上講，該區域確實也處于一個封閉區域，如果使用Flow Simulation的檢查模型工具
，也可以識別到流體區域，但是同時也會出現“無效的接觸”相關提示。

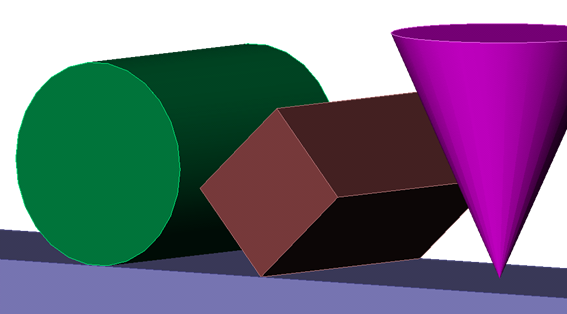

這是因?yàn)樵诮r(shí)我們建立了如下圖所示這類幾何模型，這些模型都有一個共同的特點，即在相“接觸”的位置其接觸面積都為“零”，此類即為“無效的接觸”。
對于有些模型，即使存在無效接觸，用戶也可以添加邊界條件并求解分析。但是在這些情況下，用戶有可能在嘗試定義“切面圖”時得到“無法完成”的錯誤提示。這時，我們將不得不糾正無效的接觸并重新運算分析，才能得到正確的切面圖解。

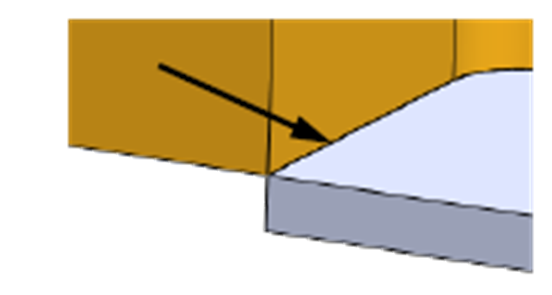

通常我們會將兩個無效接觸在實體相互靠近（延伸）或是遠離的方式來消除無效接觸，這樣在模型中則會存在少量干涉或縫隙（如下圖）。
效接觸.png "solidworksflow無效接觸")
如果我們進行的是單純的流體分析，不涉及固體的熱傳導，那么這些少量的干涉不會對我們的結果造成任何影響；如果我們進行的是包含固體熱傳導的仿真分析，在這些干涉區域，SOLIDWORKS Flow Simulation將采取干涉區域內材料平均值的方法來處理該區域的材料參數。
最后要注意，對于那些對材料屬性較為敏感的區域，需要謹慎處理！
