磁性齒輪通過磁力傳遞應力，不會像機械齒輪那樣因零件之間的接觸而產生噪音，也不會因磨損而造成損失。主要用于電機中以實現高扭矩密度。

本文介紹了 CST EM STUDIO (CST EMS) 的仿真示例，并解釋了此類磁轉矩的分析過程和有用功能。齒輪實際上是兩個同步機器。通過執行瞬態分析，您可以省去確定運動轉子的負載角的麻煩。

移動網格功能對于這種模擬很有用。規則網格需要在每個時間步重新生成，但此功能不需要。此外，CST EMS瞬態分析可以求解每個時間步的運動方程并計算啟動特性。

使用 CST EMS 創建的簡單磁齒輪模型如圖 1 所示。該模型由一個內轉子和一個外轉子組成，多個永磁體放置在轉子表面。這些極數決定了傳動比。此型號為 1.5。磁極的N極和S極交替并徑向向外磁化。轉子和定子是非線性材料。

CST EMS 可以對 3D 模型執行 2D 模擬。只需指定二維橫截面即可執行計算。在這個例子中，這種方法產生的結果也比 3D 模擬要少得多。

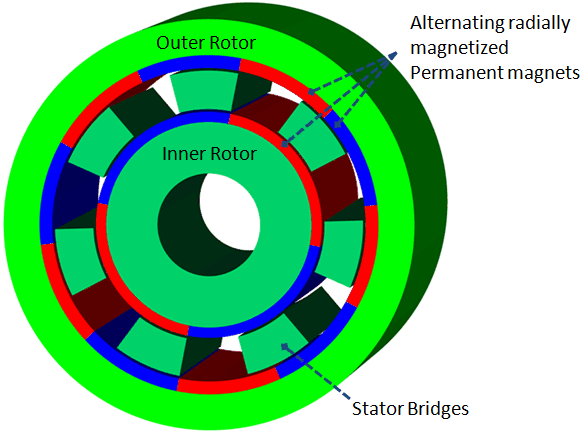

圖 1：CST EMS 磁齒輪模型

可以通過多次重復靜磁場模擬來完成分析，但需要時間來確定兩個轉子之間的負載角。即使假設層壓減少了渦流的產生，低頻瞬態求解器也有助于分析。

使用低頻瞬態求解器的運動分析定義了平移或旋轉運動的運動間隙。間隙定義可以通過三種方式完成：恒定速度、角位置與時間曲線以及動態運動方程。此分析示例使用所有方法來定義旋轉運動間隙。

圖 2 顯示了三個差距定義。加速度曲線與外轉子相關聯。兩個轉子之間的耦合橋處于零速（恒速 = 0RPM）代表靜止。自由旋轉的內轉子通過運動方程定義間隙。該方程在每個時間步求解。這種旋轉運動的參數也如圖2所示。

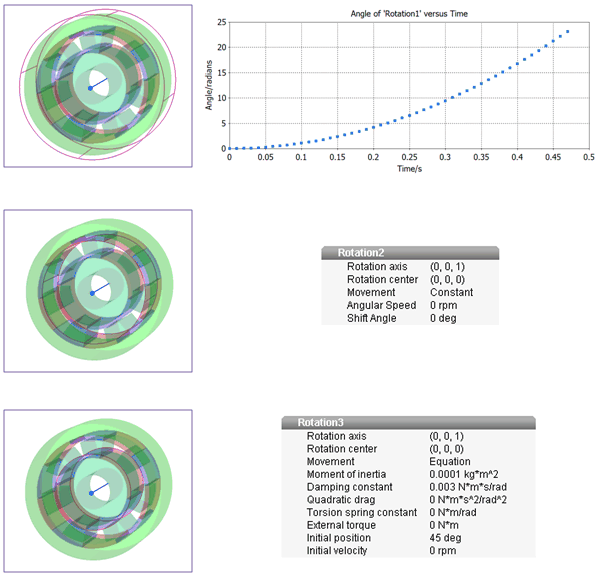

圖 2：三個旋轉間隙定義：（從頂部）角位置與時間、恒定速度、動態方程

低頻瞬態求解器運動分析準確性的關鍵是移動網格功能。顧名思義，此功能消除了在每個時間步重新網格化旋轉間隙的需要。這可以減少對結果產生不利影響的數值噪聲，例如齒槽轉矩。移動網格技術如圖 3 所示。

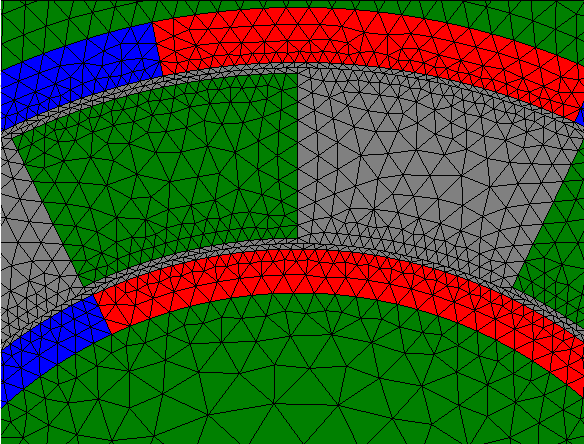

圖 3：用于磁齒輪仿真的移動網格（多種應用）

由于上面的旋轉間隙定義，模型表現如下：外轉子加速度產生的扭矩通過定子橋傳遞到內轉子。由于慣性、阻力等原因，內轉子啟動并試圖與外轉子同步。

由于負載轉矩被定義為速度的線性函數，因此在高速時超過了允許的轉矩范圍。結果是由于驅動扭矩在零附近的振蕩變化而導致轉子同步丟失和轉子完全停止。
