談到參數化設計，不同領域的工程師可能會有不同的理解，但普遍來說，它被許多工程師視為產品設計過程中的一個重要目標。大家通常認為，參數化就是通過輸入或調整產品的某些尺寸，驅動設計變更，從而快速生成新型號產品的三維模型。
如果參數化僅僅是為了驅動三維模型本身，那么 SOLIDWORKS 自帶的參數驅動、方程式、文件鏈接等功能其實已經足夠應對。
既然如此，為什么市面上還樂此不疲的出現各種參數化工具？那就是因?yàn)閷?shí)現三維模型的改變僅僅是參數化的開始，而非結束。
對于一個組件/產品設計而言，通過尺寸驅動更新模型只是第一步，更重要的是隨之而來的文件屬性、工程圖紙、裝配結構等相關信息的同步更新——這才是參數化能否真正落地的關鍵。
DriveWorks Xpress 作為集成到SOLIDWORKS中的一款免費獲取的參數化工具，其往往會被工程師們所忽視。
那么，它究竟如何在完成尺寸更新后，繼續處理后續工作的呢？

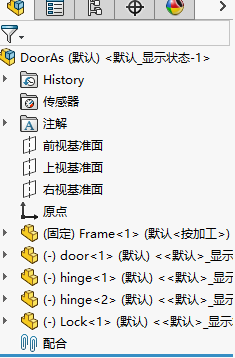

以一個簡單的門裝配體為例，整個裝配由門框、門、門鎖、轉軸組成，裝配體和門分別帶有一張工程圖。
當輸入新的門寬和門高尺寸后，門框、門板及整個裝配體能自動更新，其關聯的工程圖也能同步更新，部分自定義屬性也隨之調整。

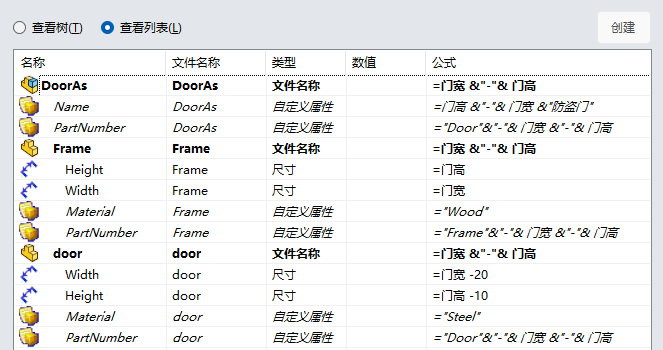

為此在DriveWorks Xpress定制一系列規則：

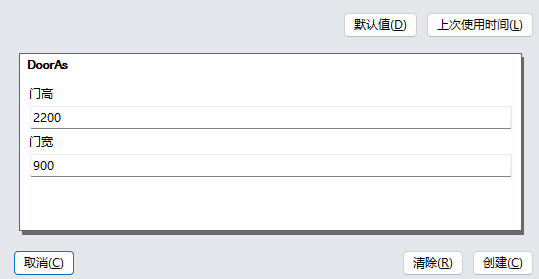

在定制的界面中輸入所需新門的尺寸，點擊"創建"。
在對應文件夾下，按照所定制的規則，為我們生成的一批新的零件、裝配體及工程圖。
對于不發生變化的零件（如門鎖、轉軸），則保持原狀，不會被修改或新建。
通過DriveWorks Xpress，我們完成了從尺寸變化到新文件生成再到內部相關信息如自定義屬性更新的所有過程。
