本文以如下模型為例,對此進行進一步的介紹
模型中底座為實體建模,槽鋼為使用焊件工具建模,方鋼則為普通拉伸建模,以此來說明不同建模對網格的影響。
在使用Simulation的仿真分析過程中,會遇到梁單元與實體單元混用的情況。
當梁端面與實體接觸時,在Simulation中則無需手動進行處理,Simulation的網格劃分器可以準確識別橫梁截面,并在實體表面"拓印"出其輪廓外形,從而獲得更準確的結果。
碩迪科技以如下模型為例,對此進行進一步的介紹

本文以如下模型為例,對此進行進一步的介紹
模型中底座為實體建模,槽鋼為使用焊件工具建模,方鋼則為普通拉伸建模,以此來說明不同建模對網格的影響。

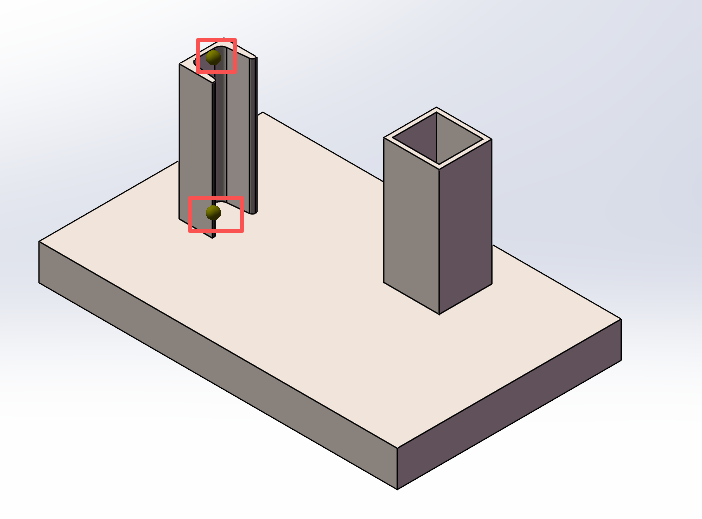

首先,對于這樣一個模型,一但建立靜態算例,模型將處于如下狀態:
焊件建模自動識別為橫梁單元,在此默認設置基礎上,直接對模型進行網格劃分。

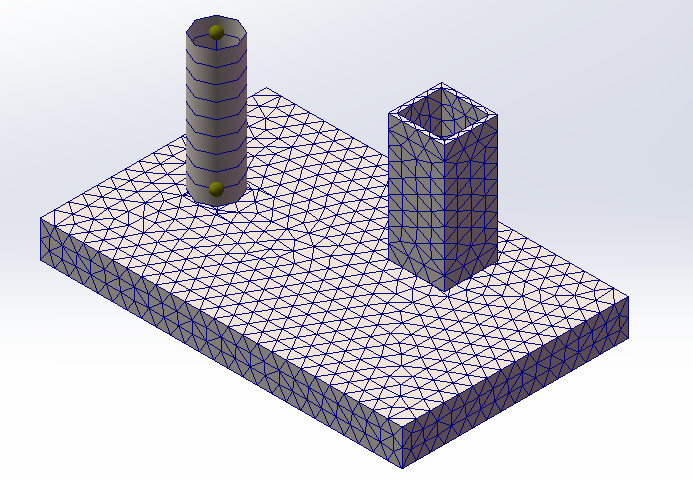

當前網格劃分完成后,狀態如下所示:

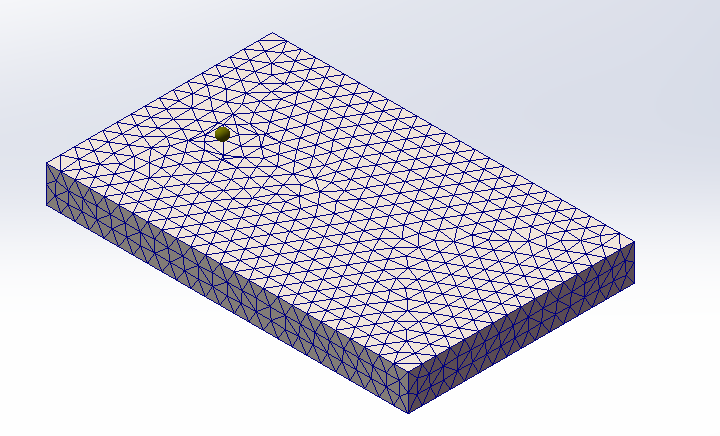

隱藏上部兩部分,僅觀察底座網格時可發現:

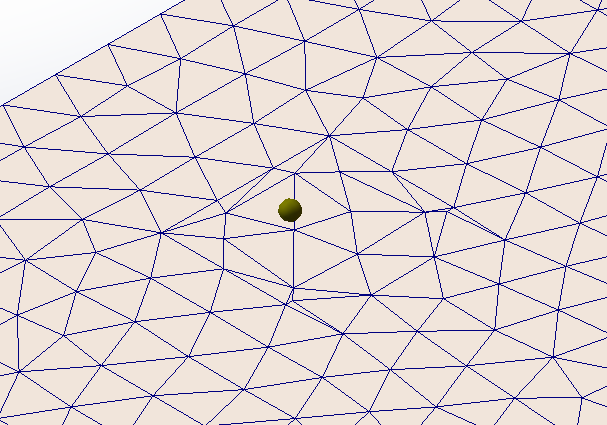

在由焊件建模的槽鋼端面處,有明顯的"拓印"痕跡,而由拉伸建模的方鋼與底座接觸處,則沒有相關的過渡痕跡。
這表明系統對兩個實體進行了差異化的網格劃分處理。

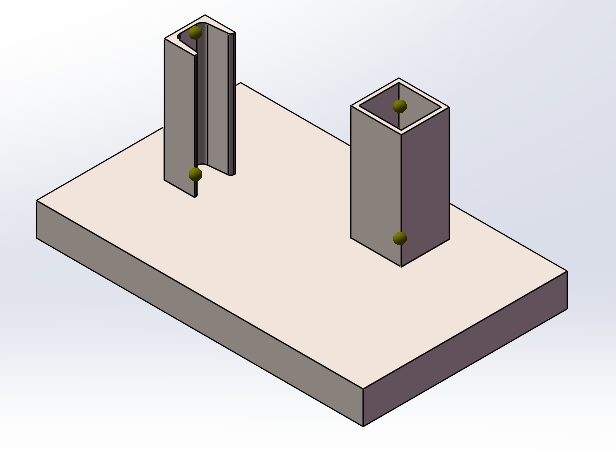

此時,如果使用右鍵菜單,將拉伸建模實體轉換為橫梁單元,其狀態將顯示如下:

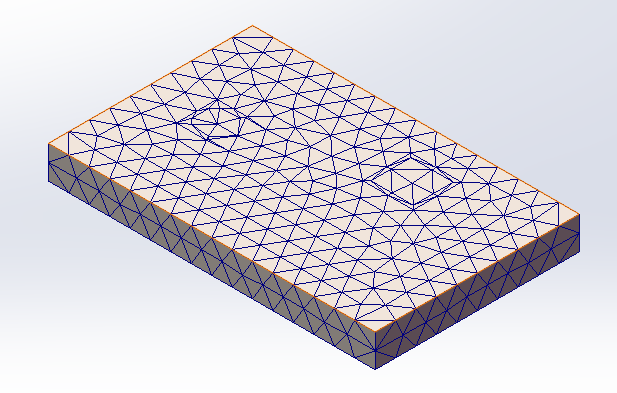

之后對模型進行網格劃分,隱藏掉上部兩個實體后,底座部分網格如圖示:

兩個橫梁的截面形狀都"拓印"到了實體表面上,從而可以保障在連接處的計算準確性。

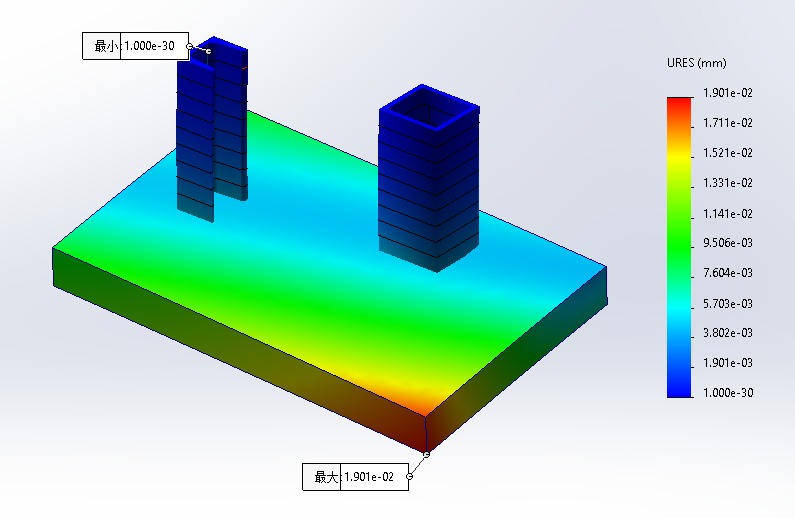

渲染橫梁輪廓顯示結果的位移圖解如圖:

雖然Simulation提供了便捷的轉換工具,但在處理結構復雜或規模較大的模型時,充分的前期建模規劃仍然十分必要。
因此,在使用Simulation進行仿真分析前,建議提前進行建模規劃,以提高仿真操作的效率和便利性。
