如果我們有一款定型的產品，其裝配體結構如圖所示。
此時，一位新的客戶對產品的尺寸提出了新的要求，需要對該產品中部分零件的尺寸進行修改以滿足客戶需求。
面對這種情況，不同的工程師可能會采取不同的處理方式：
例如，有的工程師可能會將整個產品目錄復制一份，并在新的副本文件中進行修改（應該不會有人直接在原模型上修改吧？）；
也有工程師可能會使用 SOLIDWORKS 的 Pack and Go 功能將裝配體打包，并為文件添加前綴或后綴進行重命名，然后在重命名后的文件上做出相應調整。
◆ 如果直接復制文件進行修改，新產品文件會與原始產品使用相同的名稱和內部信息，直接影響后續BOM等信息。
即使修改過的文件信息做出新的更新，那些未被修改的文件仍然會在電腦上留下兩個或多個文件實例，給管理帶來不便。
◆ 另一方面，如果使用 Pack and Go 進行打包改名，無需做出修改的文件也會在電腦上存在兩個不同名字的相同版本，對于數據管理仍然不利。
此時，可以利用 SOLIDWORKS TreeHouse 來進行更合理的操作。

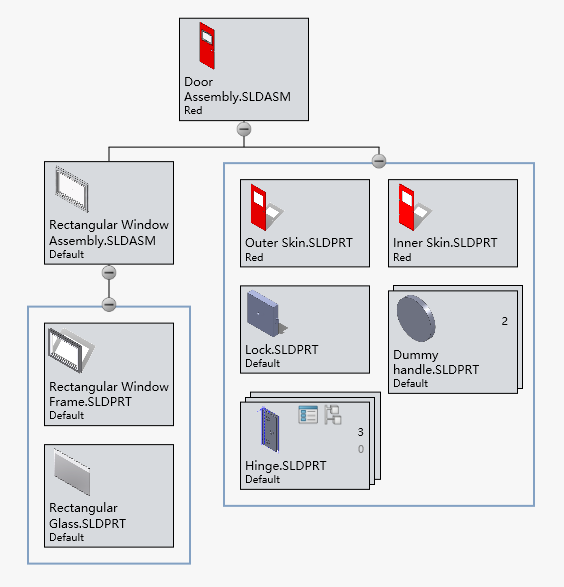

先通過TreeHouse打開要改型的產品的頂層裝配，（如圖1所示）。

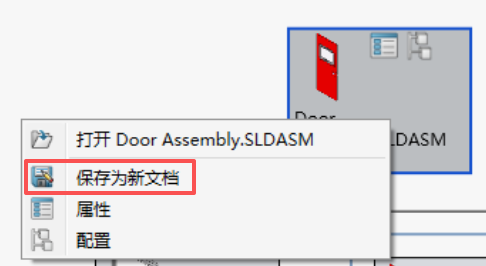

在頂層裝配文件上點擊鼠標右鍵，選擇右鍵菜單中的"保存為新文檔"（無論新型號產品中改動多少零件，總裝必然要另存）。

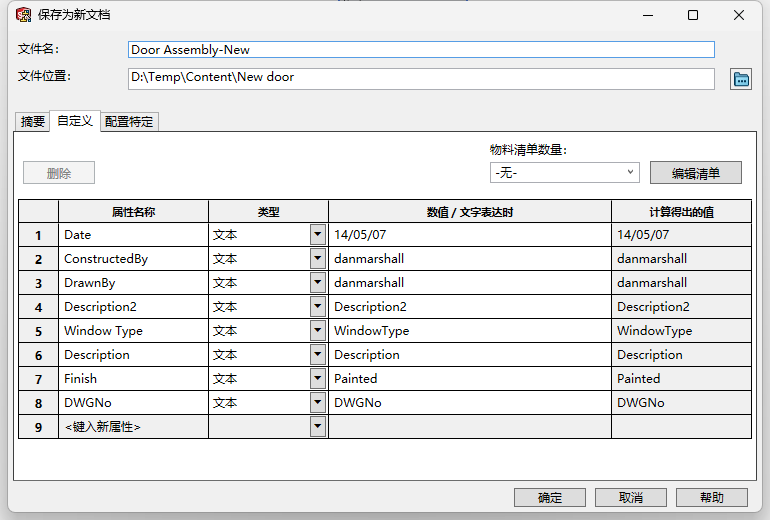

在彈出的保存信息窗口中，為總裝配體文件重命名，選擇新的保存位置，同時可以更新文件自定義屬性信息。
接下來，需要根據要修改零件的位置進行操作：
首先，對零件所在的子裝配體文件進行同樣的"保存為新文檔"設置；最后，再修改零件本身。

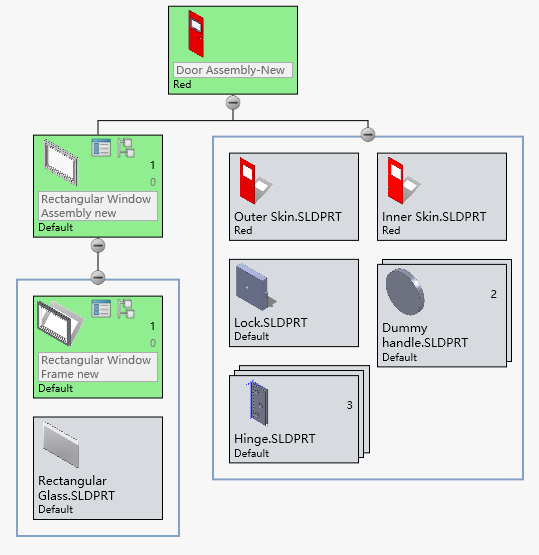

設置完成后，被修改的文件背景色會變?yōu)榫G色（如下圖），而未修改的文件則保持不變。
準備就緒后，您可以將當前數據保存為TreeHouse文件以供將來使用。
若需直接生成SOLIDWORKS文件，只需點擊上方工具條中的"輸出至SOLIDWORKS文檔"按鈕，TreeHouse便會自動啟動SOLIDWORKS，并在指定位置生成重命名及修改信息后的文件，同時保持所有文件的關聯性，而未改動的文件則不發生變化。
至此，一次高效的產品改型三維模型更新就完成了，此方法可僅針對需要修改的文件生成新版本，有效避免了冗余文件的產生。
