這篇文章將討論流體動力學 (CFD流體仿真軟件) 如何在醫學、制藥和生物技術 等生命科學領域?qū)崿F(xiàn)虛擬原型設計。將包括微流體電路的優化、吸入藥物輸送裝置的分析以及醫療環境中電子設備的被動冷卻的案例。

微流體和流體混合

▌ 制藥和生物技術研究人員通常依靠“芯片實驗室”來處理樣品和培養物。這些設備通常具有微米量級的流體通道，這種規模的流體行為的設計和分析被稱為微流體。

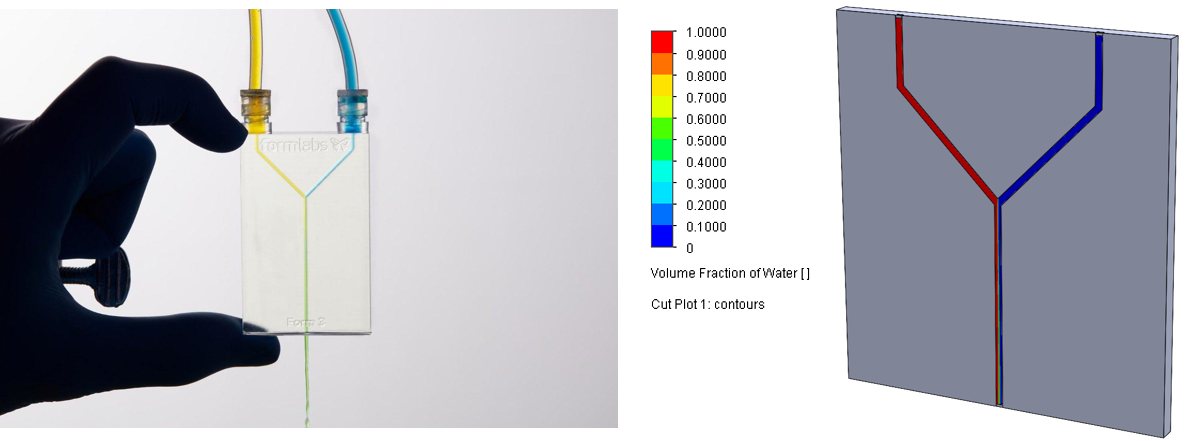

▌ 用這種方法設計的流體回路可以實現各種行為，下面的示例展示 了將多個來源的流體混合到所需的濃度。

▌ 流體動力學計算軟件，例如SOLIDWORKS Flow Simulation，允許定義多個流體源，以預測通過設備的混合行為，還可以將顆粒注入流體流中，并計算它們的行進距離和停留時間等參數。

特斯拉閥門

特斯拉閥設計非常有用，因為它沒有移動部件。 為了在流體設備中實現類似止回閥的行為，尼古拉·特斯拉 (Nikola Tesla) 設計了特斯拉閥并于 1920 年獲得專利，如今在現代微流體設備的應用中重新流行起來。

特斯拉閥的一個關鍵設計參數是給定流量下反向和正向壓降的“雙向性”或比率。使用 CFD 軟件可以優化閥門幾何形狀，以最大限度地提高雙數性，雙數性可能會根據流體速度和任何動態效應（例如脈沖或脈動流）而變化。

藥物輸送和治療

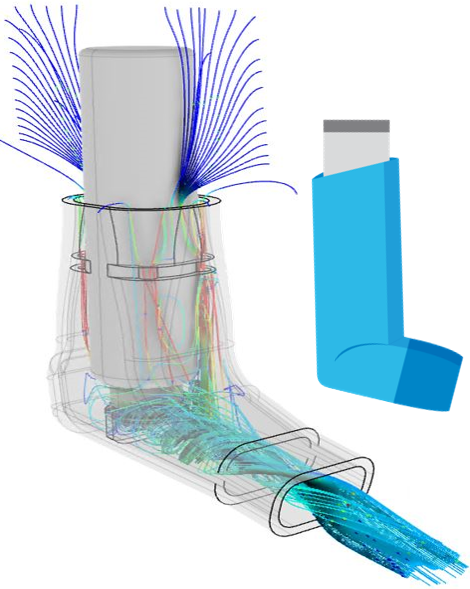

藥物輸送裝置和涂藥器也可以受益于多流體混合模擬。例如吸入器，存在推進劑、藥物和環境空氣的混合物，這些混合物都可以在模擬中同時表示，以在出口處達到目標藥物濃度。CFD軟件還可以探索必須控制溫度的藥物的熱效應。

對于靜脈內或皮下注射藥物，如果需要對注射器或泵進行詳細建模，可以單獨使用CFD軟件 ，也可以與有限元分析 (FEA) 結合使用。

熱管理

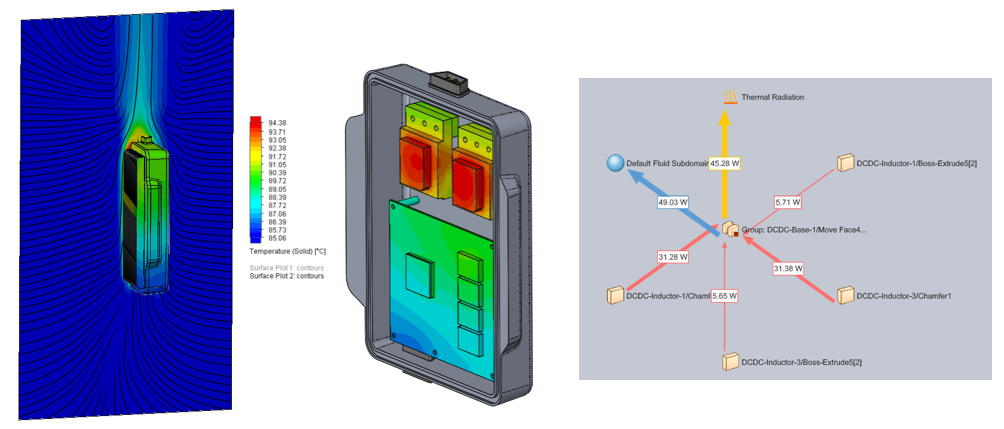

隨著互聯醫療設備的興起，電子冷卻仿真已成為許多醫療設備產品設計周期的重要組成部分。在醫療環境中，為了避免揚起灰塵并降低污染風險，需要采用僅通過自然對流散熱的氣密密封外殼。

SOLIDWORKS Flow Simulation 使此類分析變得非常簡單。只需要您定義設備方向、重力方向以及任何相關的熱源和固體材料，SOLIDWORKS Flow Simulation 模擬負責剩下的工作，結合流體動力學和共軛傳熱的效果來表示自然對流過程。

達索系統提供有四種各具特色的流體仿真軟件來滿足企業對于流體仿真的需要，分別為：Solidworks Flow Simulation ; 3DExperience  CFD, Simulia XFlow, SImulia Powerflow. 歡迎了解四種求解器的特點和區別。

在以上這些流體技術應用過程中，我們經常會遇到以下常見問題：

• 1. 微流控裝置用在什么地方？

• ▌ 一個常見的應用是用于處理細胞培養、分析和其他生物應用的“芯片實驗室”。使用的體積非常小，可以通過有限的輸入量處理許多樣本。 ▌ 輸入量有限。設計流體“回路”的能力允許復雜的行為。 ▌ 除了生命科學應用之外，微流體裝置也用于噴墨打印機。

• 2. 微流控裝置是如何制造的？

  ▌ 微流體裝置可以通過 CNC 微銑削或化學蝕刻/光刻來構建。在稍大的微流體尺度上，它們甚至可以使用新的可滅菌聚合物。

• 3. 微流體和流體動力學在傳統尺度上有什么區別，它們?nèi)绾斡绊懩M方法？?

  ▌ 與傳統尺度的流體動力學相比，微流體中的液體流動大多是層流，因此涉及兩種流體混合的問題（傳統上會受益于湍流）可能需要不同的方法，包括長蛇形通道。


• ▌ 在微流體尺度上，通常在較大尺度上被忽略的物理效應（例如液體的表面張力或毛細管作用）可能成為一個重要因素。在足夠小的尺度上（在微流體尺度的低端），液體的滑移長度可能成為整體流動模式的重要貢獻者，這意味著傳統的“無滑移”壁條件不是一個安全的假設。


• ▌ 對于懸浮在流體中的顆粒，則需要在非常小的尺度上考慮額外的力。

• 4. 網格分辨率如何影響流體流動模擬的準確性？?

  ▌ 劃分網絡時需要具有較高的網格細化度，以最大限度地減少網格設置太粗時發生的“數值擴散”，特別是對于多流體混合問，由于模擬中的平均誤差，數值擴散將導致模擬具有高于預期的混合性能。

• 5. 在處理表面張力和毛細管作用等特殊情況方面，SOLIDWORKS Flow Simulation 與其他工具相比如何？?

  ▌ SOLIDWORKS Flow Simulation 非常適合微流體和更大規模的微流體應用，但它不具備關于表面張力或毛細管作用的功能。?

• 6. 為什么特斯拉閥常用于微流體應用？

  ▌ 特斯拉閥門設計的最大好處是它沒有移動部件，并且可以使用微流體裝置計劃的任何現有制造工藝切割成通道。 ▌ 值得注意的是，特斯拉閥門通常不依賴于任何在微觀尺度上發揮作用的特殊效果，并且在大尺度上也能發揮同樣的作用。因為傳統的止回閥很容易獲得并且價格實惠，特斯拉閥門沒有在這方面大規模使用，同時與傳統的止回閥不同，特斯拉閥總會有一些泄漏。 ▌ 在逆流特別頻繁或劇烈的情況下，特斯拉閥門還可能具有更高的耐用性。

• 7. 能解釋一下雙性的概念及其重要性嗎？

  ▌ 在前期進行流體模擬的最大好處之一是預測實現設計概念所需藥物濃度和流速的可行性?？梢远x多種流體，并直接計算它們的混合行為。 ▌ 隨后，流體模擬可以使用參數研究中可用的優化方法來微調濃度或速度的均勻性，參數研究是用于批量迭代的內置實驗設計工具。 ▌ 如果分析過程中需要受到溫度控制，則熱效應可以與上述分析同時結合。

• 8. 流體模擬如何幫助藥物輸送裝置的設計？

  ▌ 特斯拉閥的關鍵性能特征是其“二元性”，它可以定義為在給定的施加壓力下，正向流動方向的流量與反向流動方向的流量之比。

• 9. 使用云求解和結果共享進行流體模擬有哪些優勢？?

  ▌ 一般來說，云端的流體仿真解決方案提供了額外迭代和實驗的能力，而無需專用強大的工作站或占用工程師的主PC。? ▌ 云結果共享可以使企業內的相關人員能夠直接訪問和解釋模擬結果，而不是要求 CFD 用戶生成和共享報告或屏幕截圖。?

• 10. 流體模擬如何幫助熱管理？

  ▌ 仿真環節中許多問題可能涉及到熱管理，例如在處理過程中調節藥物或其他流體的溫度或嘗試?yán)鋮s電子設備或其他設備。無論哪種情況，CFD 都是一個非常有用的工具，因為它允許同時模擬熱效應和流體效應。 例如，對于被動冷卻的電子設備，真正需要的只是定義熱源、固體材料屬性和重力方向 - 然后求解器負責處理固體和周圍空氣之間的共軛傳熱，其中熱空氣上升，冷空氣增加填充以形成自然對流。
