SOLIDWORKS掃描功能非常強大，用戶可以繪制掃描輪廓和路徑生成零件。下面介紹掃描中需要發生扭轉的設置和操作，不同操作達到不同零件效果。

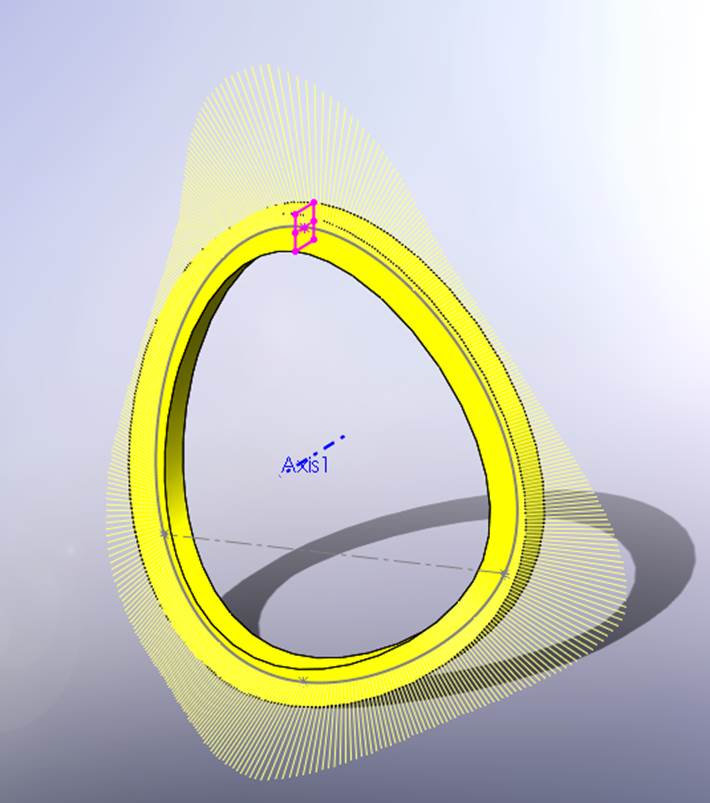

1. 利用曲率梳型圖觀察路徑曲率

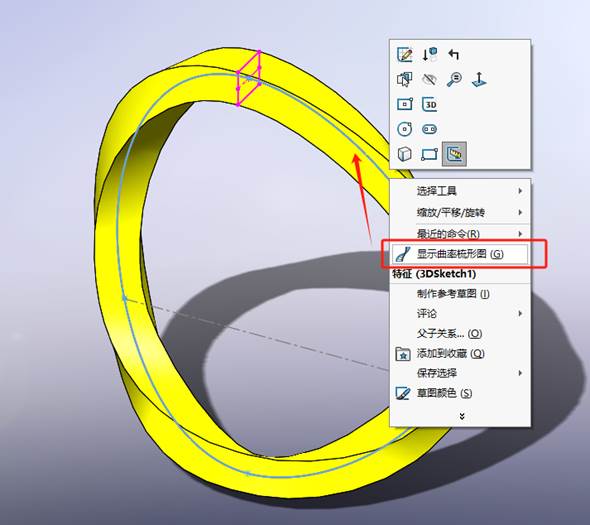

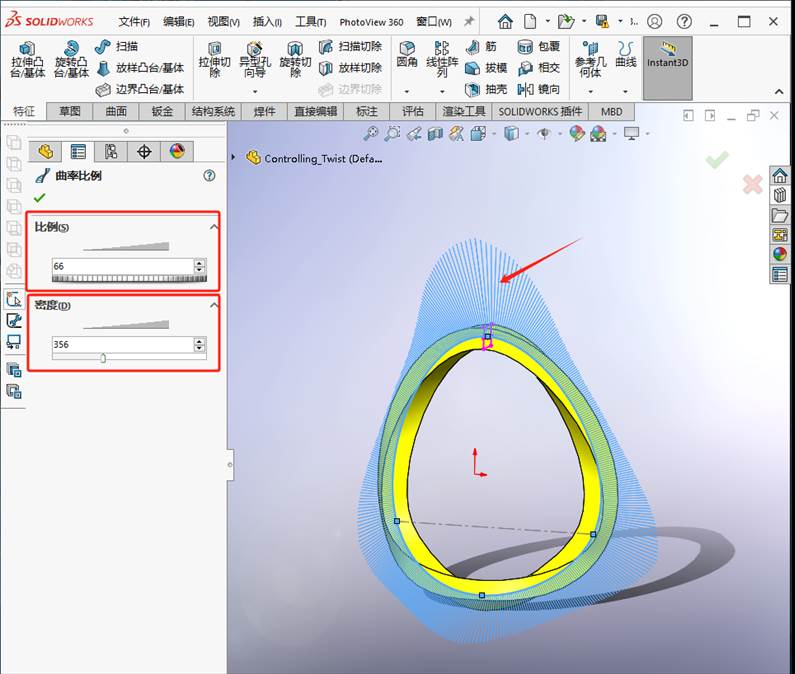

▌ 選擇掃描路徑-鼠標右鍵-點擊顯示曲率梳型圖

▌ 修改：比例-梳型線條長短，密度-梳型線條數量

2.修改扭轉設置

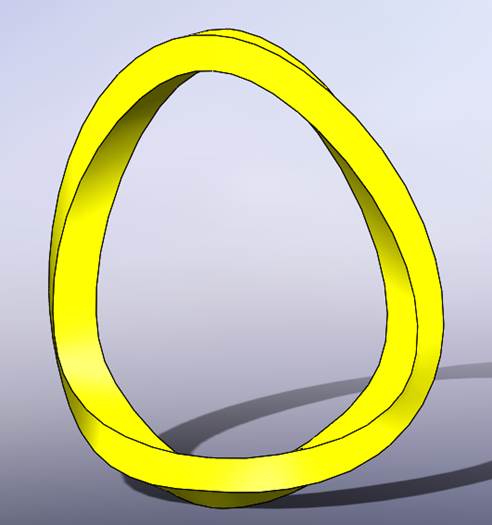

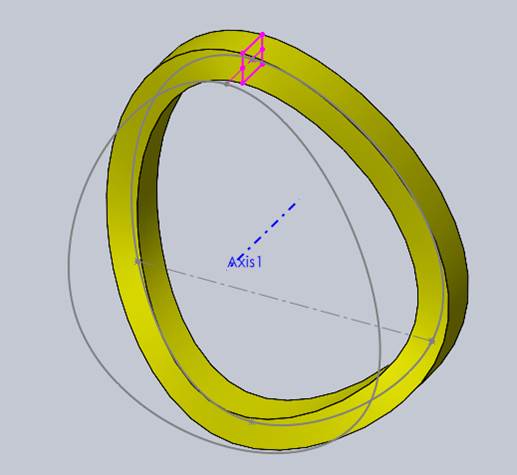

注意當前掃描零件的扭轉情況，下面我們稍作修改。

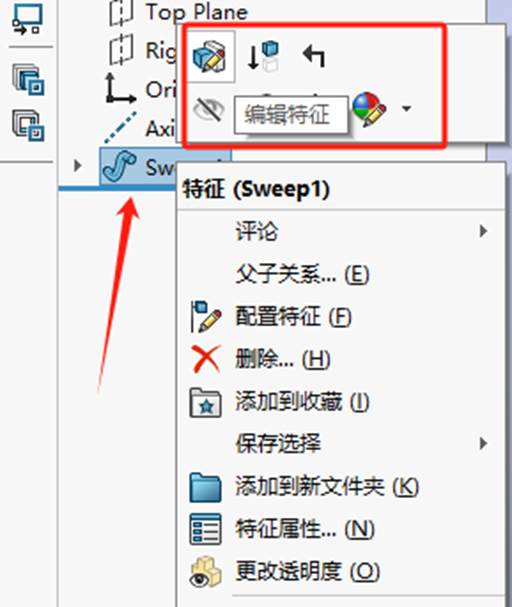

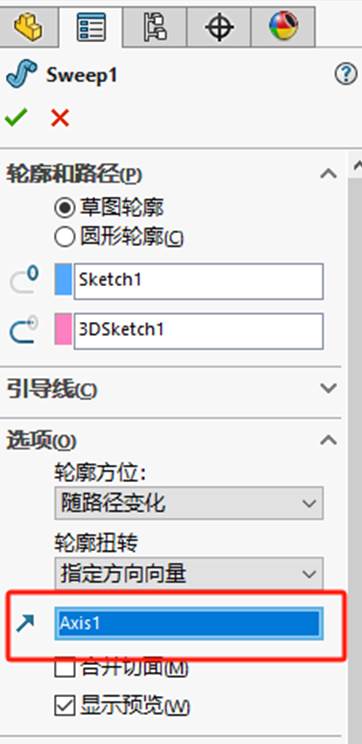

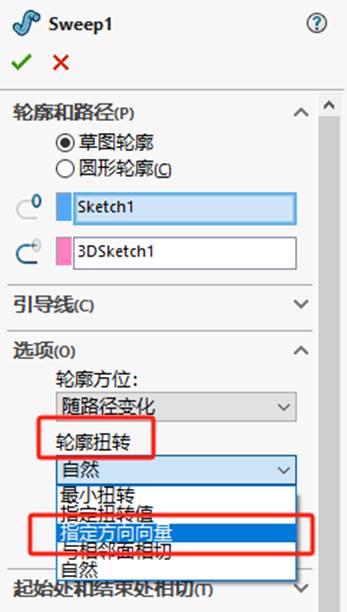

我們更改掃描選項中輪廓扭轉的設置，修改為指定方向向量。

選擇環當中的軸線作為方向，此時我們可以鼠標右鍵確定或點擊菜單欄中綠色箭頭完成。

查看結果

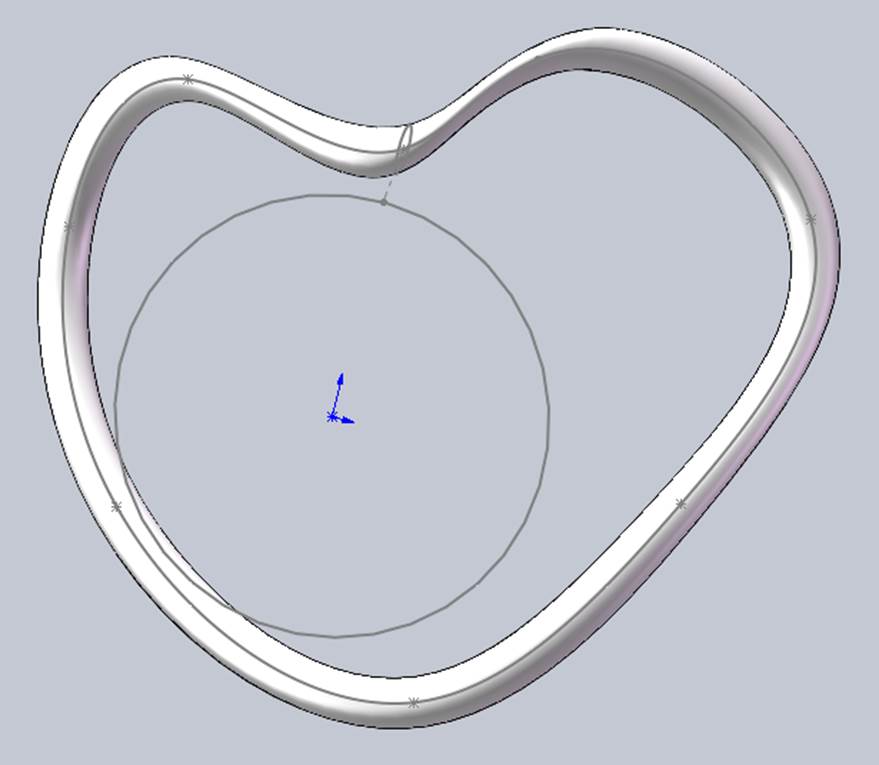

可以看到掃描零件發生了變化，整個零件以我們選擇的軸線進行環繞掃描成型，

在設計生產中，我們可以根據產品需求更改參數完成設計。

4.引導線輔助生成零件

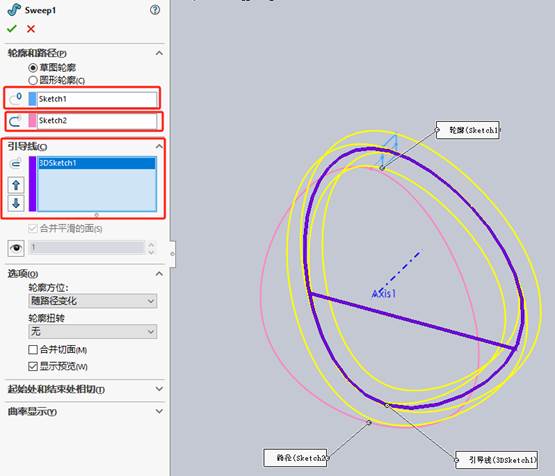

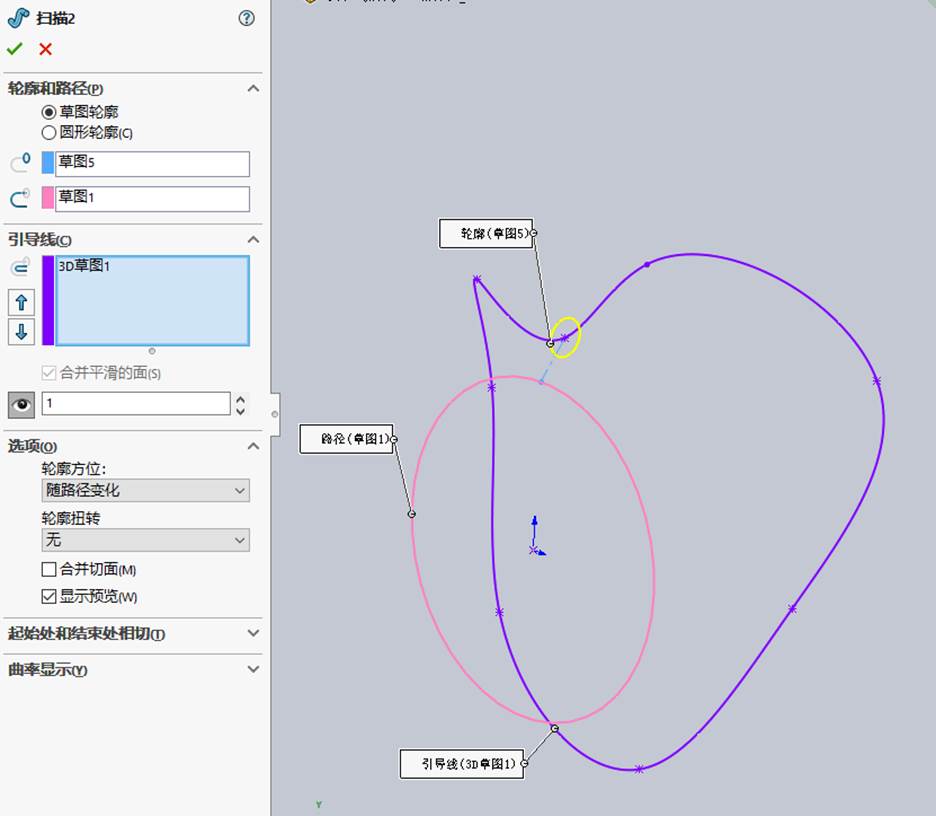

我們可以利用二維線條路徑配合3D草圖做引導線生成掃描。

5. 總結

嘗試調節掃描成型的扭轉設置參數，我們可以便捷地設計出復雜，多樣化的彎曲零件。

同時我們也可以簡單，快速地調整模型參數，達到我們希望的零件狀態。

上面介紹的是扭轉的設置和操作， 接下來，我們來介紹： 充分利用穿透選項完成掃描草圖繪制

1。首先繪制掃描輪廓圖形，掃描輪廓線條。

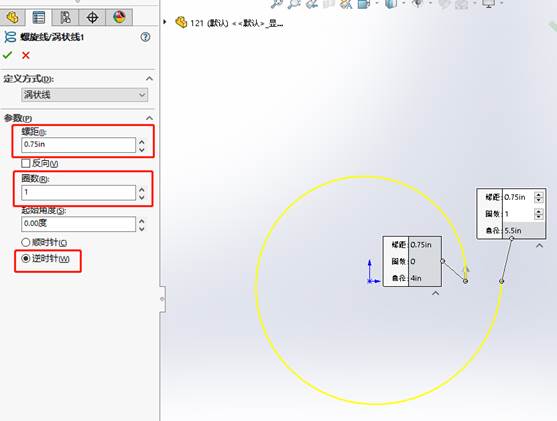

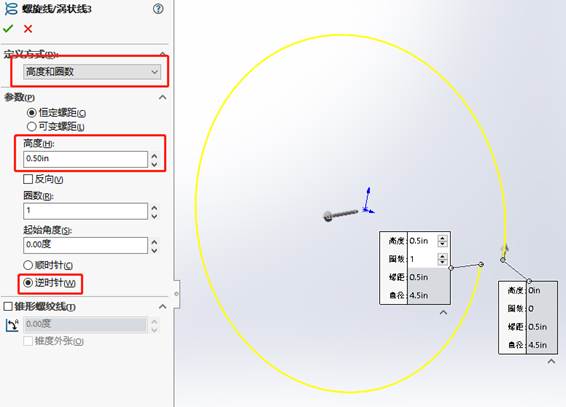

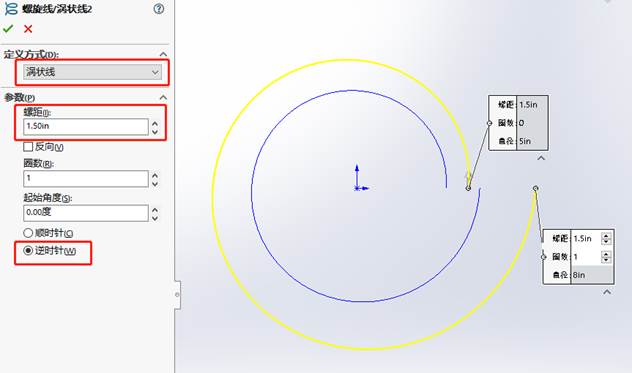

我們采用螺旋線作為零件輪廓，并繪制一條渦狀線做引導線。

2. 定義幾何關系

想要完成掃描成型，我們需要定義渦狀線、螺旋線、草圖輪廓之間的幾何關系。

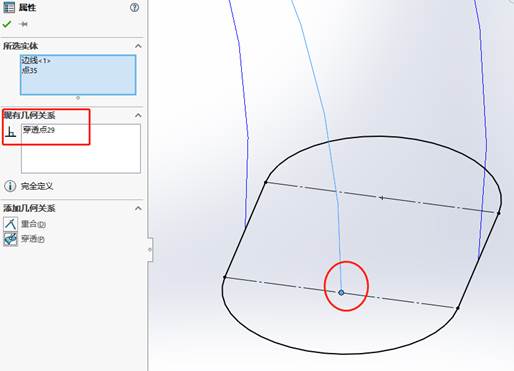

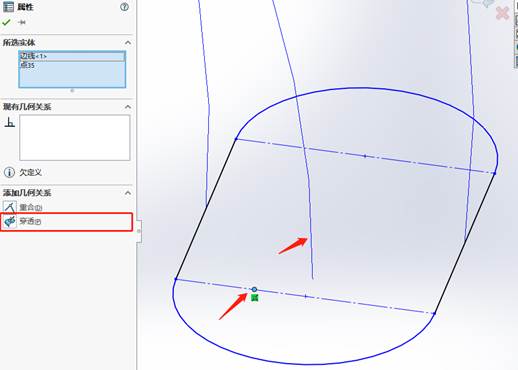

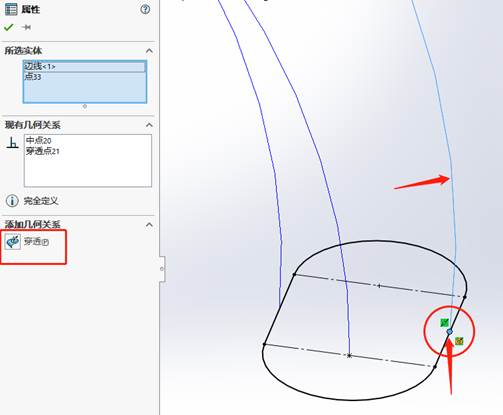

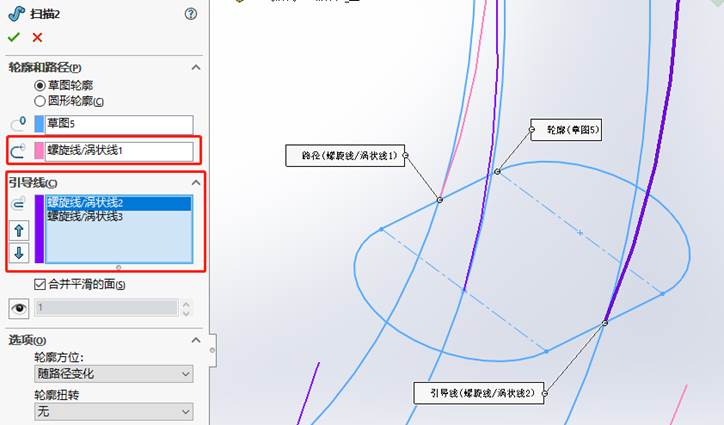

我們使兩條渦狀線條和草圖輪廓邊線中點構成穿透關系。這樣定義可以使草圖輪廓在掃描過程中延渦狀線路徑成型，我們在構造線上創建一個點，并將螺旋線穿透這個點，可以理解為：螺旋線穿透我們定義的點，點在構造線上，并和圓心位置相同。這樣在掃描過程中，可以看到，半圓隨螺旋線掃描而改變直徑。

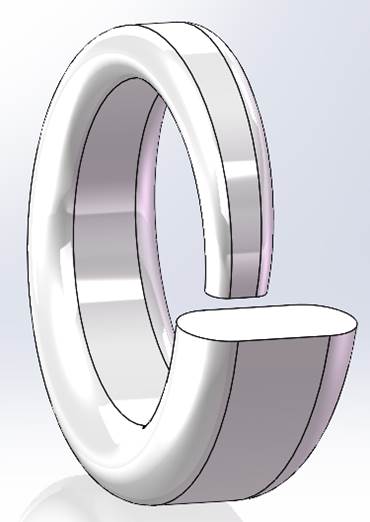

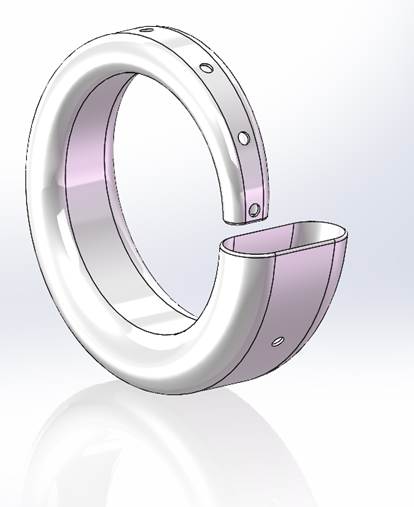

后續我們可以進一步修改我們的零件.
