Abaqus Unified FEA 產品套件為作為一款涵蓋大范圍工業應用程序的常規和復雜工程問題提供強大且完整的解決方案，后處理功能同樣強大，如各種計算結果的可視化、數據表格結果、過程曲線、數據整理、工況迭加與組合等。這里簡單介紹其中的切片功能。

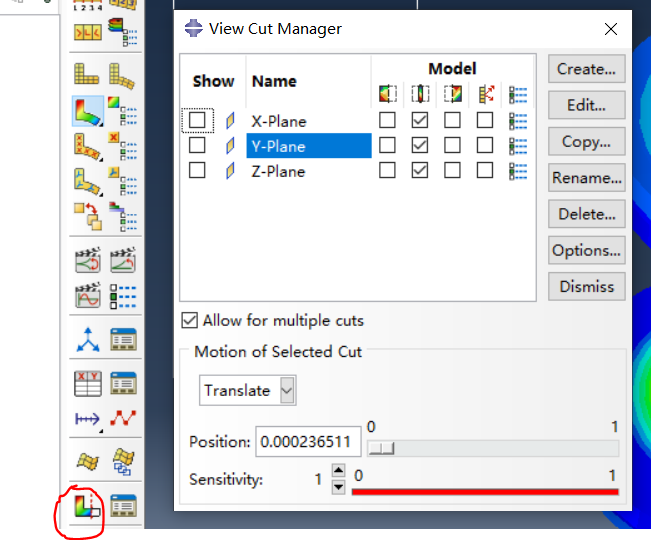

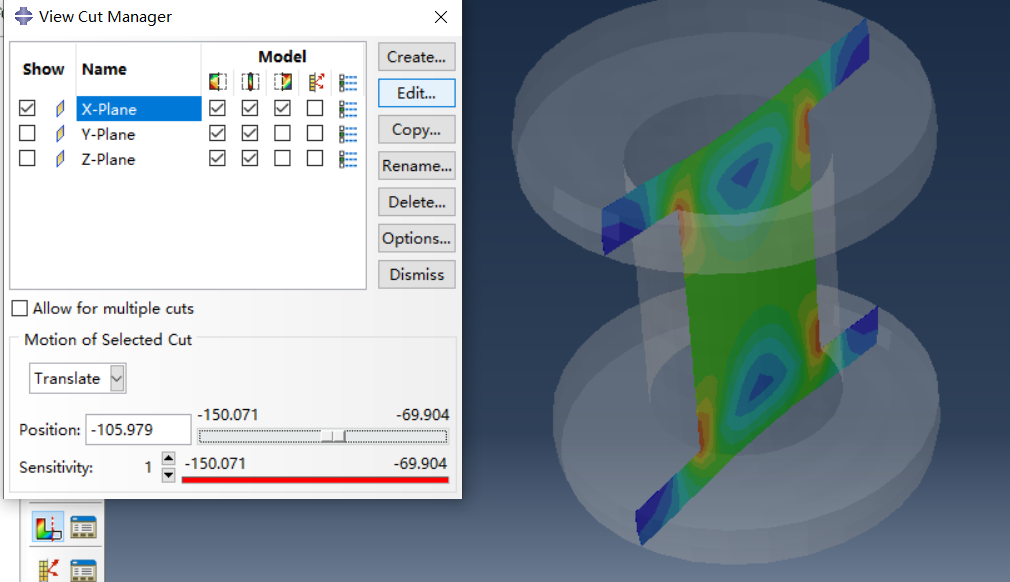

1、選擇合適的平面

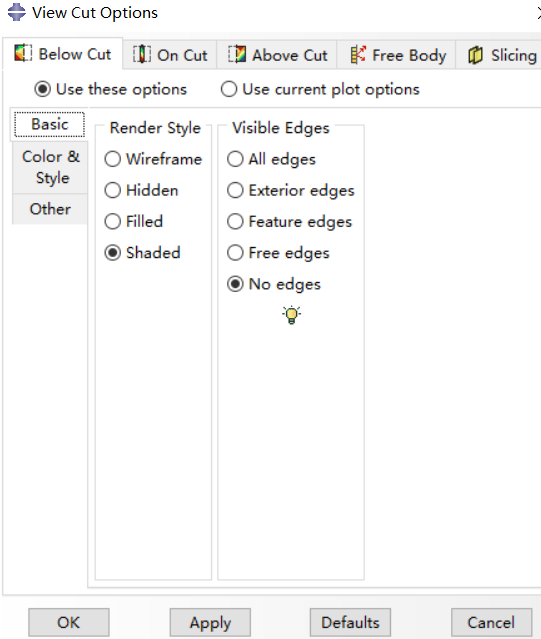

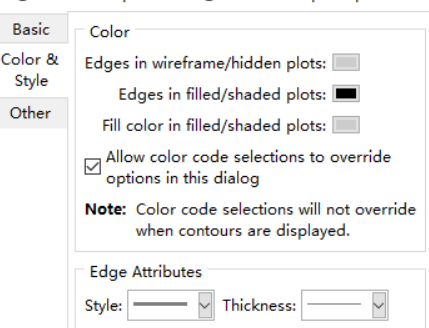

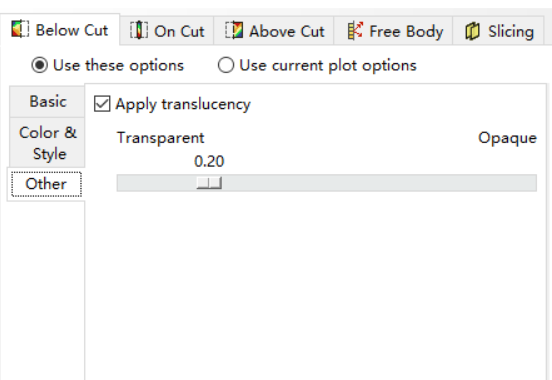

2、below cut 設置basic(render style、visible edges), color style以及translucency

3、on cut設置此處保持默認即可

4、above cut 一般和below cut設置保持一致即可。

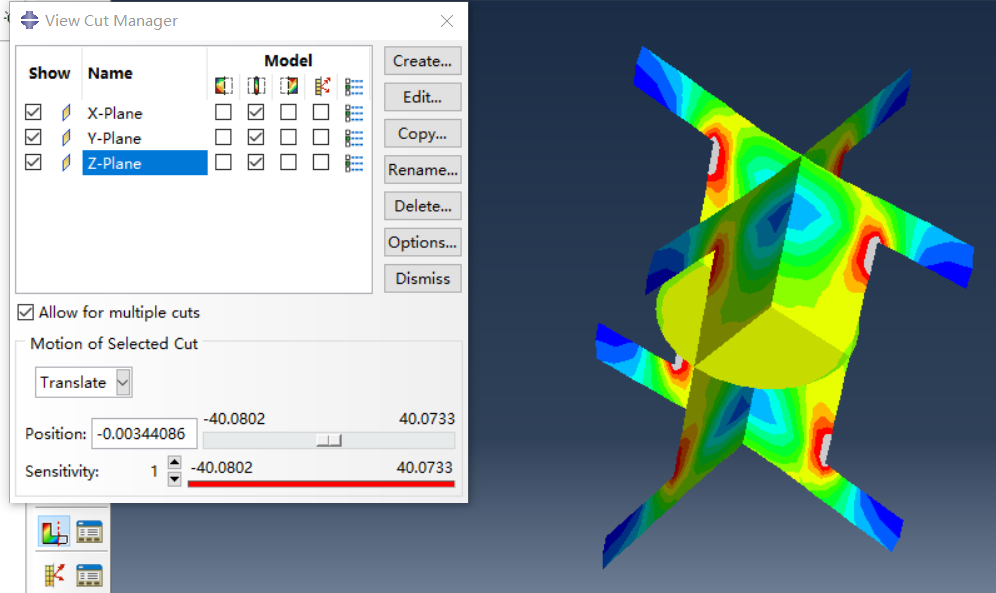

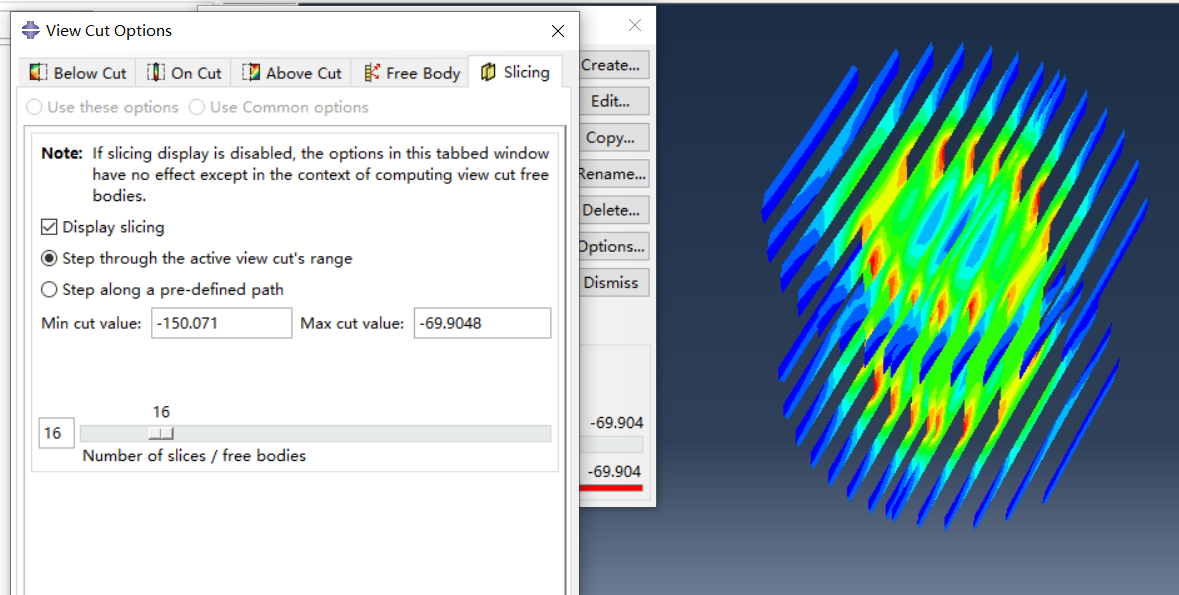

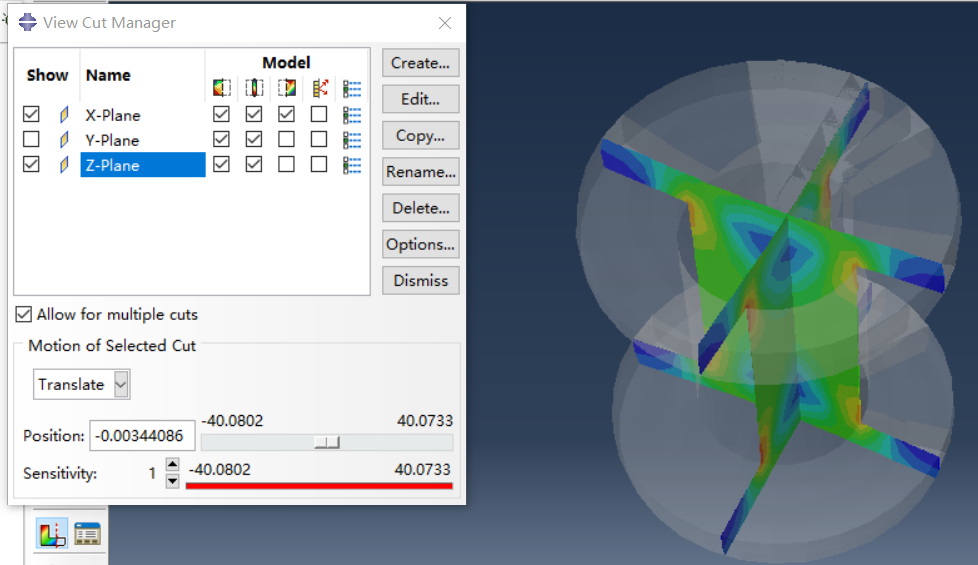

此外，如果需要做多組切片，在slicing中直接設置即可。
