Opera是一套全球知名的專業電磁分析軟件，采用有限元素法（FEM/FEA）來求解各類電磁問題?？煞譃镺pera -2D和Opera-3D。Opera包含完整的前后處理程序，以及精確的分析模組。

使得Opera 可以應用至各式不同的電磁問題分析當中，例如：馬達、變壓器、磁鐵設計或低密度電漿模擬等。此外Opera本身亦擁有完善的多物理場模擬。 因此Opera除了提供完善的電磁模擬環境之外亦提供在單一介面下完善的多物理場模擬能力。

碩迪科技為您介紹CST Opera低頻電磁仿真的應用和解決方案，本文重點Opera的應用：

Opera在電磁分析方面已有超過30年的研究和經驗，目前主要集中在以下應用場景：

★ 1 帶電粒子設備

★ 2 磁體和遮罩

★ 3 磁控管濺射

★ 4 船舶特征和陰極保護

★ 5 電機和發電機

★ 6 變壓器和反應器

一. 帶電粒子設備

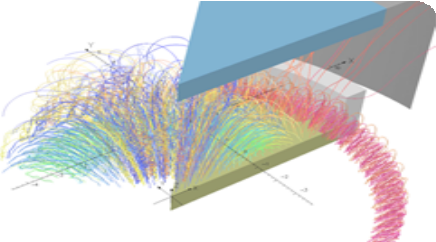

★ 帶電粒子模組可以計算靜電和靜磁場中帶電粒子的相互作用。

★它使用有限元方法對離散模型中穩態情況的Maxwell方程式進行解算，并且提供了自洽場解決方案，包括空間電荷、自磁場和相對運動的影響。

★ 提供了一套完整的發射器模型，包括表面的熱電子和場效應發射、表面和包絡體內的二次發射（用于氣體電離建模）以及非磁化和磁化等離子體模型。

★ 可以包括多種帶電粒子，每個都具有用戶定義的電荷和品質。

★ 與熱離子發射相比，場發射是一種從陰極中提取電子的更具吸引力的機制，因?yàn)殡娮釉谑覝兀ɡ潢帢O）下通過量子機械場效應發射，耗電量更低。

★ 碳納米管發射器正越來越受行業青睞，這種發射器更加小巧，可在更加便攜的設備中使用。

二. 磁體和遮罩

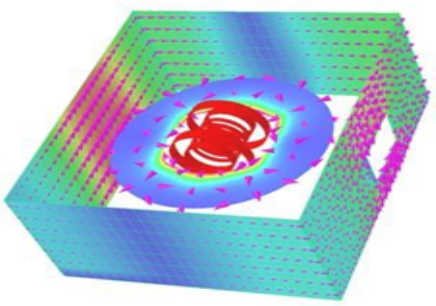

★ 憑借始終如一的準確性、易用性和日常處理大型和復雜模擬的能力，Opera成為了人們設計各種磁體時用到的重要FEA設計工具。Opera被科學界廣泛應用于粒子加速器、離子束設備、MRI/NMR和各種其他磁性設備中的磁體設計。

★ 這款以應用為中心的軟件經過多年的發展，如今提供了全面的多物理場模擬，除了電磁研究之外，還支持研究熱學和應力研究。

★ 該軟件還可以通過電磁場來跟蹤帶電粒子。 由于成像區域需要極高的場精度，因此MRI/NMR應用的要求非常嚴苛。 Opera在開發時充分考慮了這一需求，因此許多領先的MRI和NMR設備制造商都使用Opera來設計超導磁體、執行失超模擬以及設計磁體遮罩。

★ 該軟件現在提供了全面的多物理場模擬， 除了電磁之外，還能夠研究熱和應力。

三. 磁控管濺射

★ 濺射鍍膜工藝在各種應用中廣泛用于加工鍍膜，從玻璃上的裝飾鍍膜和低輻射鍍膜，到當今最嚴苛應用場合中所用產品上的工程涂層。

★ 優化沉積膜屬性以及利用濺射靶對于保證最終產品的性能和流程的經濟性至關重要。

★ Opera將精確的有限元分析和詳細的等離子體、噴濺和膜沉積模型結合在一起，提供了首款用于設計和優化磁控管的實用工具。

★ 這是可供磁控管和濺射儀的設計人員使用的首款有效的設計模擬工具。

★ 在工程和產品設計的許多領域，此類工具已證明能夠增強性能、降低成本和縮短開發周期，并幫助創新以增強競爭優勢。 ，

四. 船舶特征和陰極保護

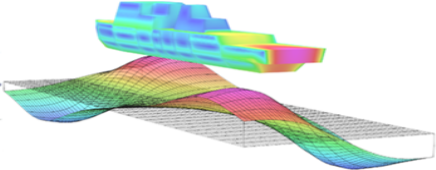

★ 通過開發先進的電磁特征建模、陰極保護系統和解決反向電磁感應問題，Opera高級電磁模擬已經成為船舶工程師和設計師不可或缺的稱手利器。

★ 消除電場和磁場特征是船舶設計過程中的一個重要部分。 多年以來，Opera一直廣泛用作非消磁和消磁特征評估的模擬工具，在驗證實踐中表現出了出色的精度，并在消磁線圈位置優化中表現出了高度的靈活性。

★ Opera使用者可以輕松修改為磁性特征評估創建的模型，以便能夠使用相同的Opera模擬模組對陰極保護系統進行建模。 陰極保護分析只需要船舶的外表面模型，包括外加電流陽極、犧牲陽極以及噴漆和未保護區域。 ，

五. 電機和發電機

★ Opera是一款功能強大的互動式有限元分析(FEA) 套裝軟件，經驗證可為所有類型的機器提供準確的電磁場建模，包括軸向通量拓?fù)浜途€性運動設備。 電磁和其他物理解算器可提供不同復雜級別的分析，為用戶提供滿足其要求的最佳工具。

★ 全面的材料建模選項（包括磁化、使用中消磁和全向量磁滯材料模型）以及外部驅動電路的簡單定義均經過精心考慮，以方便您設計機器。

★ 集成的優化器可幫助您高效地將概念轉化為具有強大競爭優勢的產品。

★ MachinesEnvironment是一種易用的范本驅動型開發工具，專為電氣設備工程師設計。 根據幾何圖形的復雜性和對稱性，用戶可以選擇使用Opera2D或Opera 3D。

★ Opera靜態解算器可以準確地展示機器的電磁行為。 這對于可將電磁場視為時間“凍結”點的機器（如DC 機器）或者電磁場運動速度與轉子相同（同步機器）的機器非常有用，讓用戶可以部署穩態（時變AC）解算器以執行包含時變場的機器分析，例如感應機器或扭矩與滑移特性分析。

★ 通過使用運動解算器，用戶可以對任何機器的實際性能進行完全分析。 還包括對機械耦合影響的分析。

★ Opera的損耗解算器系列允許使用者評估任何類型機器的鐵損耗（包括渦流、磁滯和過長/旋轉組件）。 這可以通過使用后處理方法完成，或者在制造商曲線的解算中直接完成。

★ 用戶可以通過模擬繞組中的電流計算出銅損耗。借助Opera的磁滯解算器，用戶可以明確地計算出磁滯損失（包括旋轉組件損耗和渦流損耗）。 任何損耗量都可以在二維或三維熱分析中用作熱源。

六. 變壓器和反應器

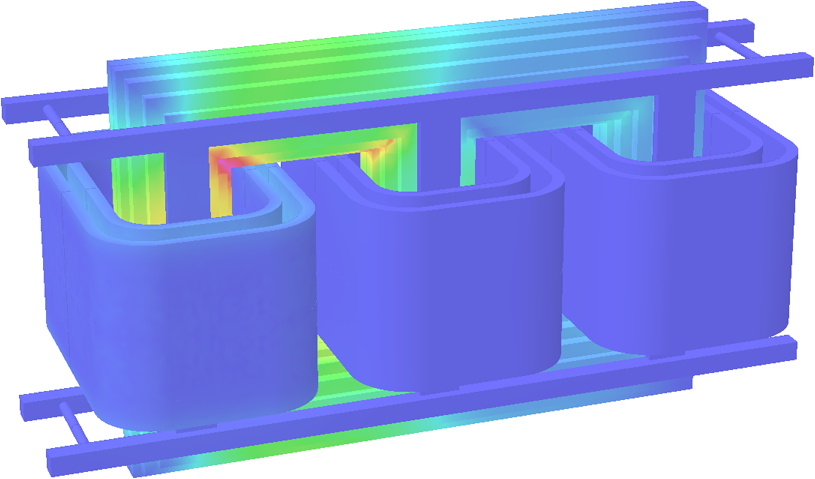

★ Opera模擬套件使用有限元方法來類比設備和系統的電氣、熱力學和結構行為。

★ Opera是一種虛擬原型設計工具，可用于探索設計變體、優化和改進設計，并提供與物理測試同樣精準的測試結果。

★ 電力系統及相關設備制造商致力于設計能夠滿足現代社會需求的產品，利用Opera，這些制造商可提高效率，設計出外形更加小巧、更加環保的產品。

★ Opera可幫助您滿足這些往往彼此沖突的需求，成功設計出富有創新又高度優化的產品。

★ 隨著設計反覆運算和物理原型構建/測試的傳統開發流程變得耗時且成本高昂，設計人員開始更多地轉為使用Opera。 ，
