作為一款多功能且可大量定制的 3D CAD 軟件，SOLIDWORKS模板可以通過自定義屬性包含大量數據?？梢酝ㄟ^為SOLIDWORKS零件、裝配體和工程圖創建模板來利用這些模板。

與其他一些CAD軟件不同，SOLIDWORKS不限制您可以創建的模板數量 - 您可以根據需要創建任意數量的零件、裝配體和工程圖模板。創建模板很簡單，但一個好的模板的關鍵是它將為您提升工作的效率。

接下來我們看看如何在SOLIDWORKS中創建零件模板并利用其智能性節省時間！

創建一個新的零件文件并前往文件屬性，如果我們需要構建一個模板，該模板將包含部件描述并自動填充以下屬性：

? 零件號（零件文件名）

? 材料

? 重量

除了自定義屬性外，特征、草圖和參考幾何圖形也可以保存到零件模板中。如果您只是制作一個通用模板，請確保您有一個空的特征樹。

如果您對毛坯塊進行改變或零件之間存在共同特征，則可以對它們進行建模并將它們保存到模板中。

1、如何在 SOLIDWORKS 中添加自定義屬性

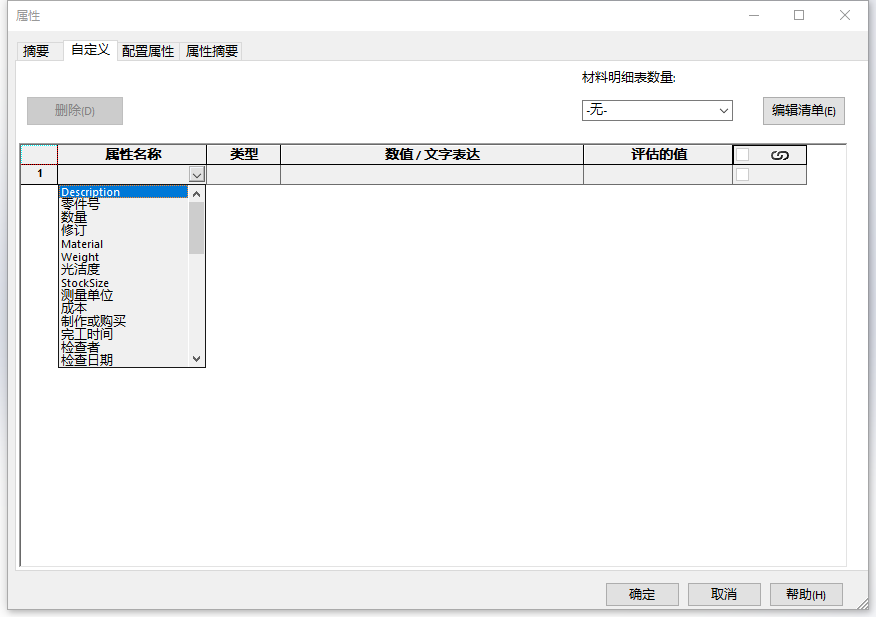

在“自定義”菜單中，單擊“屬性名稱”下的單元格，然后下拉屬性列表。您可以從列表中選擇任何屬性。

從列表中選擇Description，將該值留空，以便工程師可以為每個零件輸入該值，也可以由 SOLIDWORKS PDM 數據卡輸入該值。

接下來將添加材料屬性。從“屬性名稱”下拉列表中選擇“Material”。

某些屬性具有與其關聯的描述數據，比如“材質”?？梢詮摹皵?shù)值/文字表達”字段中的下拉列表中查看這些內容。

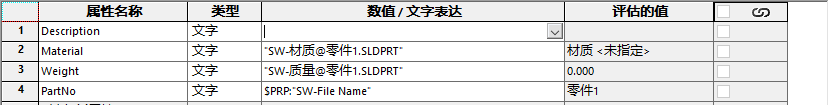

通過下拉菜單將值與零件材料鏈接后，意味著即使修改了零件的材料，零件的材料也會在此處更新。同樣，添加新的屬性名稱Weight，并通過從“值/文字表達”的列表中選擇“質量”將其鏈接到零件的質量。修改零件后，將在右側列中顯示更新的值。要添加 PartNo，請從下拉列表中選擇它，然后在“值/文本表達式”字段中鍵入 $PRP:"SW-File Name"，這將使用打開部件的文件名填充值。

2、為什么要使用自定義屬性？

自定義屬性是SOLIDWORKS中非常有用的功能之一，因為其他SOLIDWORKS文件可以自動讀取這些屬性。

例如，工程圖的標題欄可以具有查找“材質”屬性的空文本字段。因此，當您插入工程視圖時，標題欄會自動填充材質信息。

材料明細表還可以從裝配體中使用的各個零件中讀取這些屬性。通過將自定義屬性構建到模板中，您可以為自己和其他設計人員節省大量時間。

3、如何將文檔屬性保存到 SOLIDWORKS 模板

文檔屬性信息也將保存于模板之中。

在“選項”>“文檔屬性”下進行的任何設置都將保存到模板中，比如長度單位可以設置為mm并保存于模板。

如果需要，我們還可以更改SOLIDWORKS背景并在這些設置中設置默認視圖位置。

4、如何保存 SOLIDWORKS 零件模板

準備就緒后，使用“另存為”將空零件另存為零件模板（.prtdot 文件）。

在另存為窗口中，將“保存類型”更改為“PartTemplate(*.prtdot)”。保存位置將自動切換到默認的模板保存目錄。

重要提示：建議在自定義模板的默認模板位置之外創建一個新文件夾，這將防止在升級、卸載或重新安裝軟件時丟失任何自定義模板！

將零件模板保存在新文件夾中。如果您使用的是 SOLIDWORKS PDM ，請確保在共享庫中創建此文件夾。

5、如何更改默認 SOLIDWORKS 模板位置

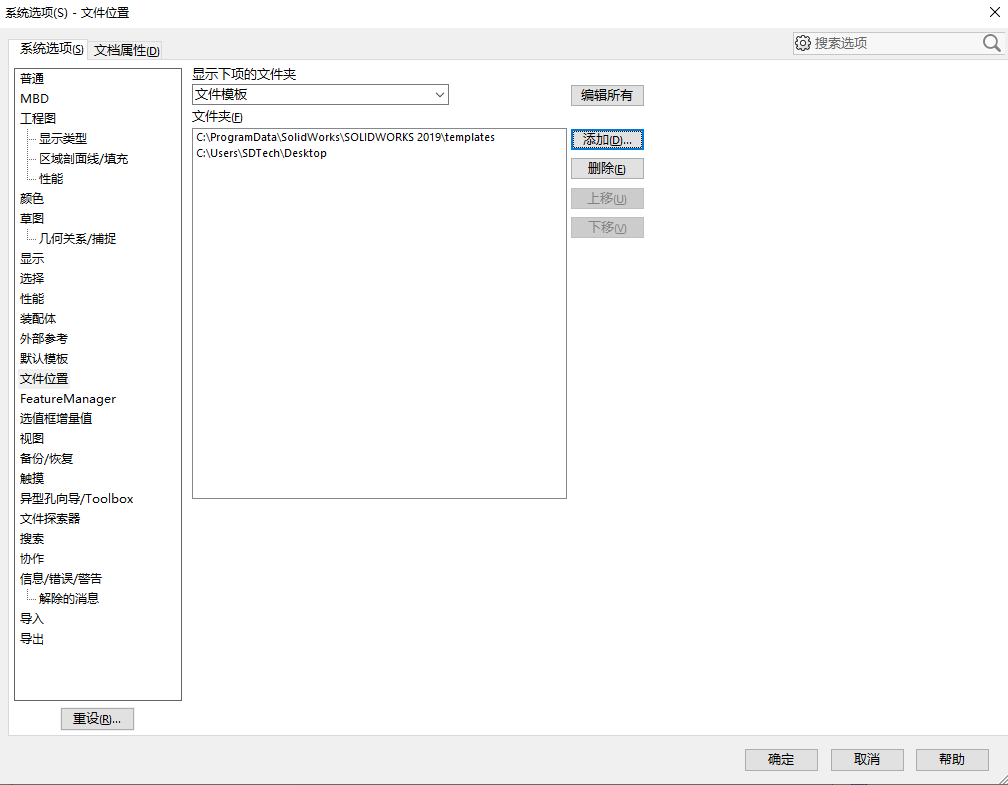

在“系統選項”>>“文件位置”下，從窗口頂部的下拉列表中選擇“文件模板”。

單擊右側的“添加”按鈕，然后選擇要保存模板的文件夾，然后單擊底部的“確定”。

無需將此文件夾添加到任何搜索路徑，在出現提示時單擊“否”。

下次創建新部件時，單擊左下角的“高級”按鈕以訪問自定義模板。
