我們可以在SOLIDWORKS中創建兩種類型的螺紋：物理（實體）螺紋與裝飾性螺紋

物理螺紋會創建大量幾何圖形。因此，如果您的模型只是需要螺紋，那么我們建議添加螺紋作為裝飾螺紋，以最大限度地提高性能。

我們通常建議僅將實體螺紋添加到將進行3D打印的模型配置中，或者如果您需要在SOLIDWORKS可視化中渲染物理幾何體。

您是否知道您還可以在SOLIDWORKS可視化中真實地渲染裝飾螺紋？

一、如何在SOLIDWORKS中創建裝飾螺紋

裝飾螺紋是創建螺紋的簡單有效的工具。

①訪問此命令的最簡單方法是點擊鍵盤上的S鍵并開始鍵入以搜索該命令，但可以在“插入>注解>裝飾螺紋線”下找到該命令。

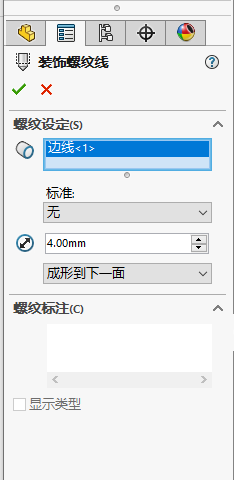

②在這里至少需要選擇一個圓形邊線，這是需要開始的第一個邊

③然后，我們可以設置標準，該標準將自動填充“螺紋標注”部分以用于任何圖形。

④確認后，此新功能將被吸收到所選邊所屬的特征下。

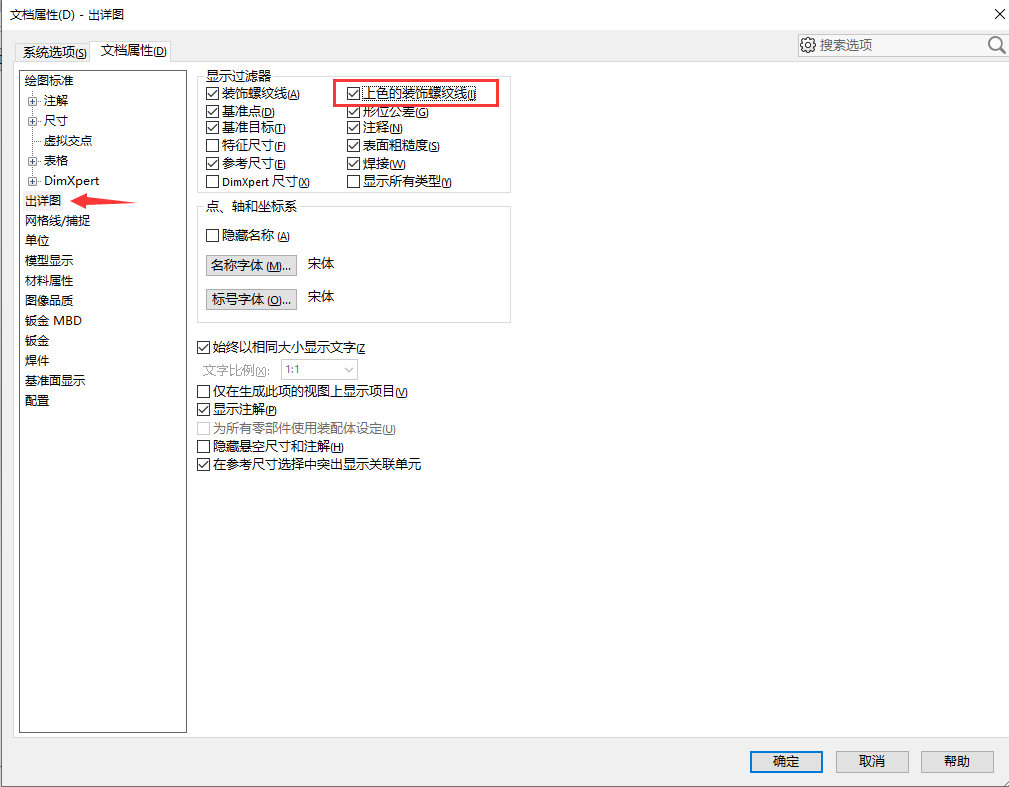

⑤圖形視圖將僅顯示螺紋的視覺表示形式。如果沒有此選項， 可轉到文檔屬性并勾選“上色的裝飾螺紋線”。

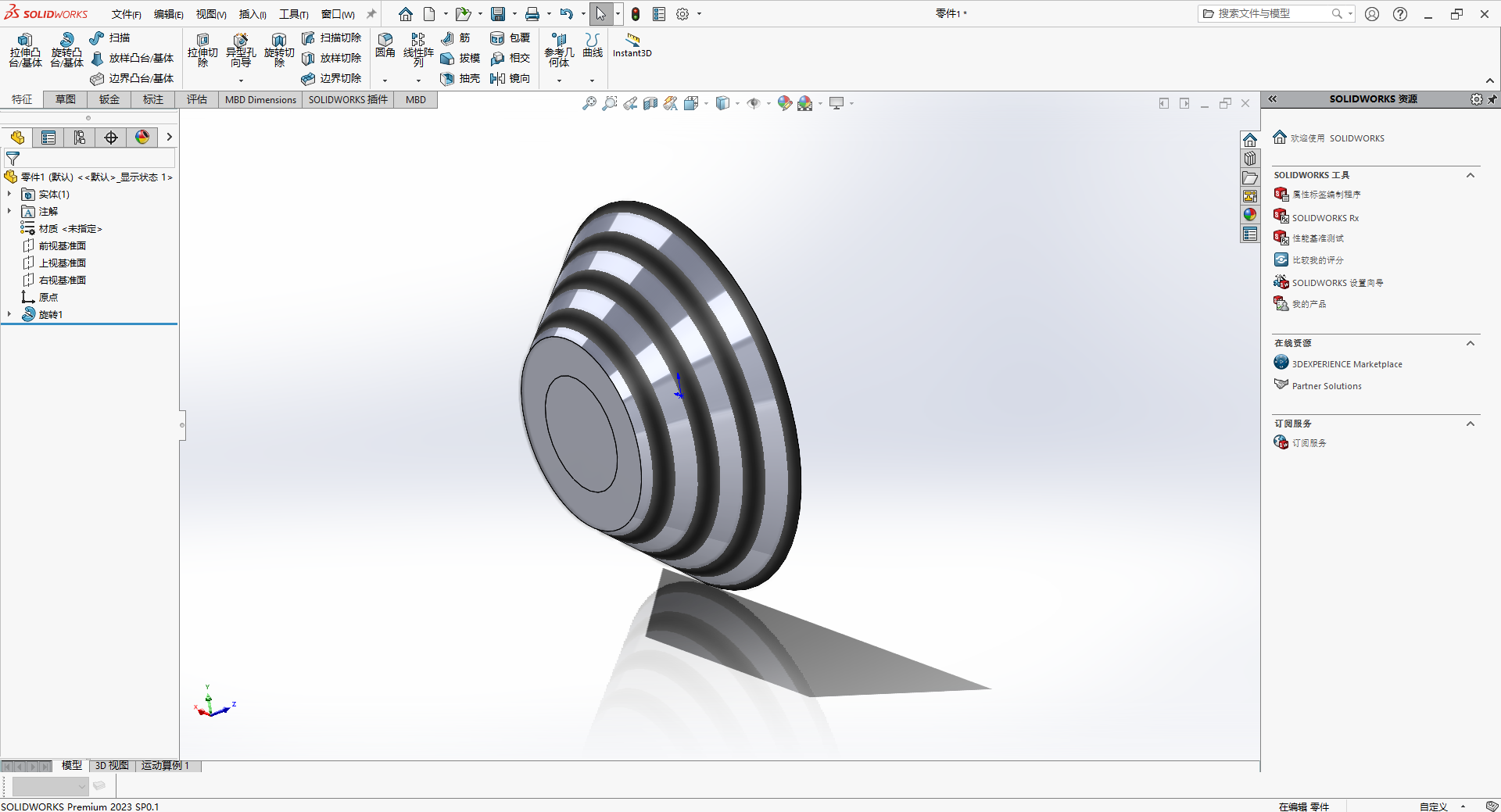

如果您想要錐形裝飾螺紋線怎么辦？

只需根據需要選擇小直徑（錐度的最小端）的圓形邊緣，裝飾螺紋仍將正常工作。

二、如何在SOLIDWORKS中創建物理螺紋

正如我們所提到的，物理螺紋應謹慎使用，切勿在經常插入到裝配體中的的零件上使用。

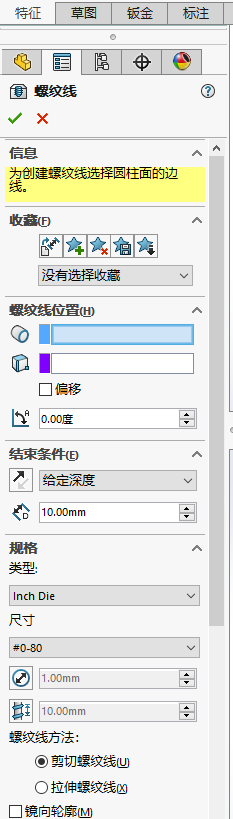

①要?jiǎng)?chuàng)建物理螺紋，我們?cè)凇疤卣鳌边x項卡上的“異形孔向?qū)А毕吕斜碇惺褂谩奥菁y線”/“螺柱向?qū)А惫ぞ摺?br/>

②至少需要在屬性管理器中填寫兩個選擇框才能使螺紋成功。

③螺紋位置需要圓柱形邊，我們希望螺紋從哪里開始，而結束條件是螺紋將結束的位置，我們可以指定螺紋類型和方法。

④此處有一個很好的功能是將“預覽選項”設置為“上色預覽”，以便您可以清楚地看到螺紋的外觀。

⑤確認屬性管理器后，您將在SOLIDWORKS功能樹的末尾顯示一個新特征。

⑥此方法創建一個物理螺紋，當在較長的特征樹之上或旁邊復合時，這是一個相對復雜的特征。

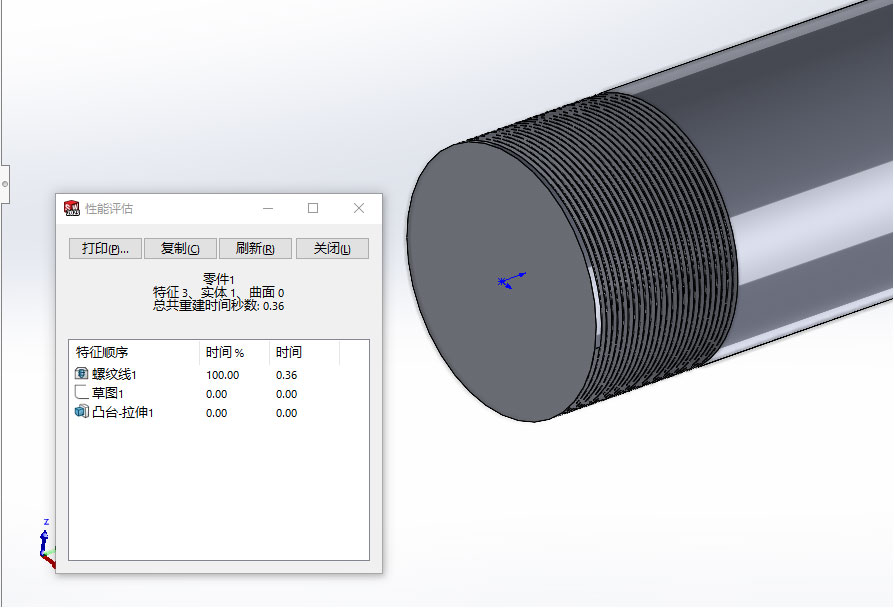

⑦我們可以使用“評估”選項卡下的“性能評估”來檢查其效果。

如何在SOLIDWORKS中創建錐形螺紋？

請務必注意，螺紋工具僅適用于圓柱面。那么，如果我們需要一個錐形螺紋怎么辦？

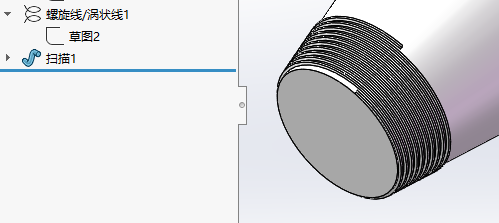

此時我們將不得不恢復到手動創建螺紋的方法，方法是創建一個錐形螺旋并在其周圍掃描草繪輪廓。
