在鈑金制造領域，精度至關重要。

每一個彎曲、每一個角度和每一種材料厚度都會影響到鈑金零件成功的創建。在實現精度方面起著至關重要作用的其中關鍵因素是折彎余量。

讓我們一起探計如何應用 SOLIDWORKS 中折彎余量和 K 因子來制造鈑金。

三種計算折彎余量方法

SOLIDWORKS 提供了三種不同的方法來計算折彎余量：K 因子、折彎計算和折彎余量/扣除。三種方法功能類似，但它們的復雜性和精度各不相同。

什么是 K 因子？

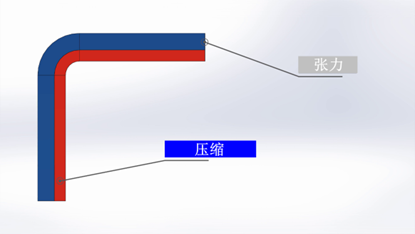

K 系數是一個介于 0 和 1 之間的無量綱值，充當鈑金彎曲領域的指南針。它描述了材料厚度內中性軸的位置，在材料厚度內，既不發生壓縮也不發生拉伸的點。

中性軸至關重要，它會影響材料在彎曲過程中的表現。K 因子方法很常用，它依賴于基于材料厚度和折彎半徑的預定值。這是計算折彎余量的快速且相對可靠的方法。

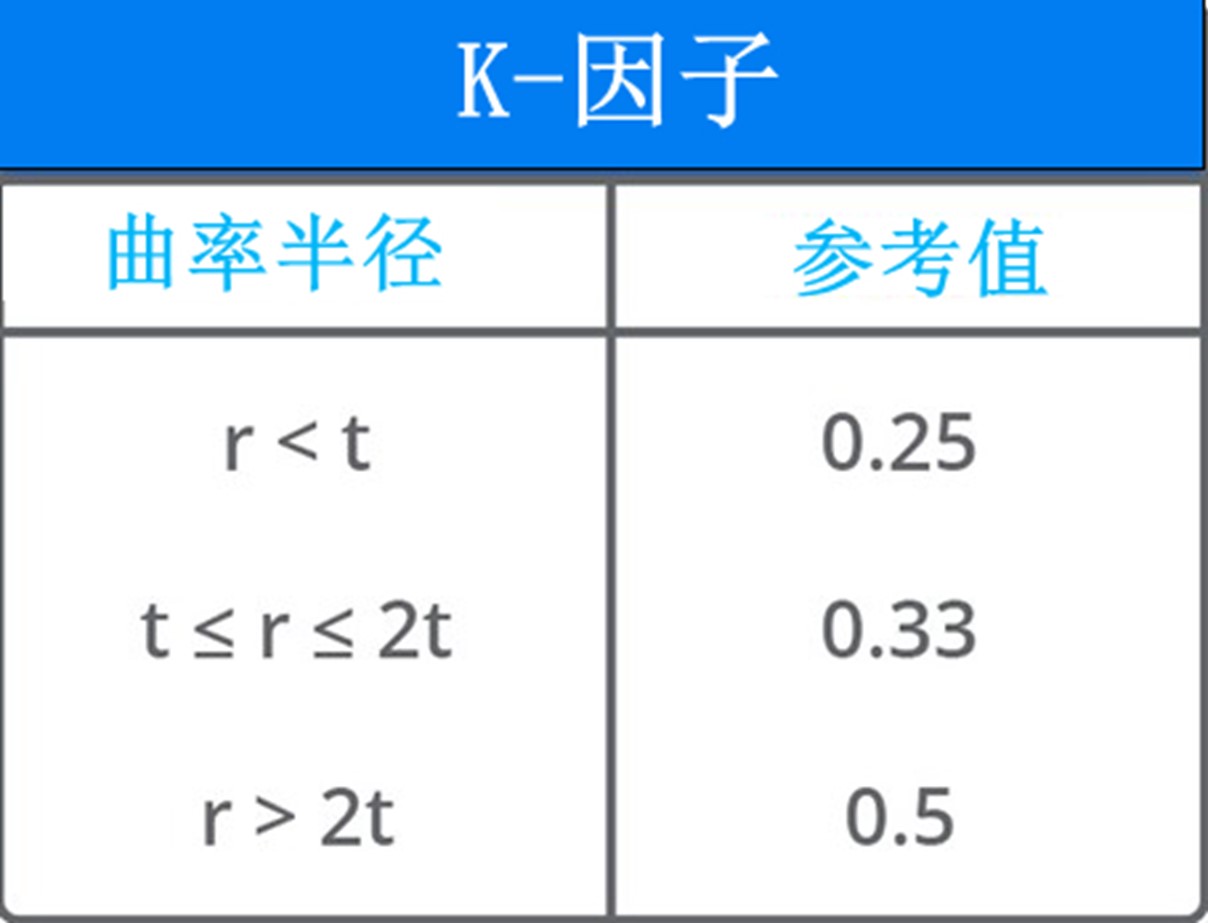

下表（帶有替代文本）突出顯示了用于 K 因子的建議值。

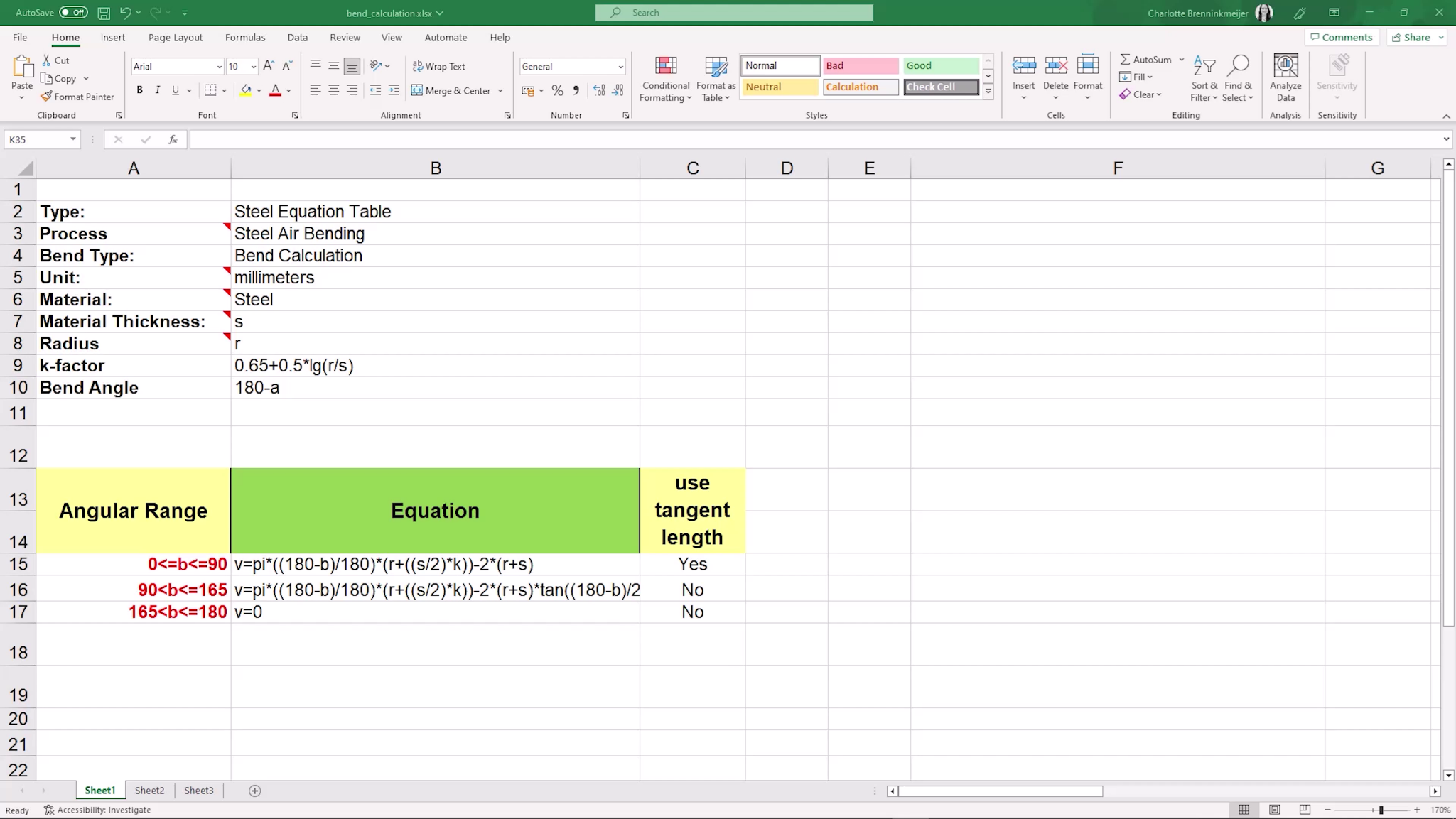

什么是折彎計算？

折彎計算采用更具分析性的方法，利用方程根據各種參數（包括材料厚度、彎曲半徑和彎曲角度）計算 K 因子。

折彎計算提供了更高的精度，它確定了中性軸的準確位置，有利于進行復雜的設計。

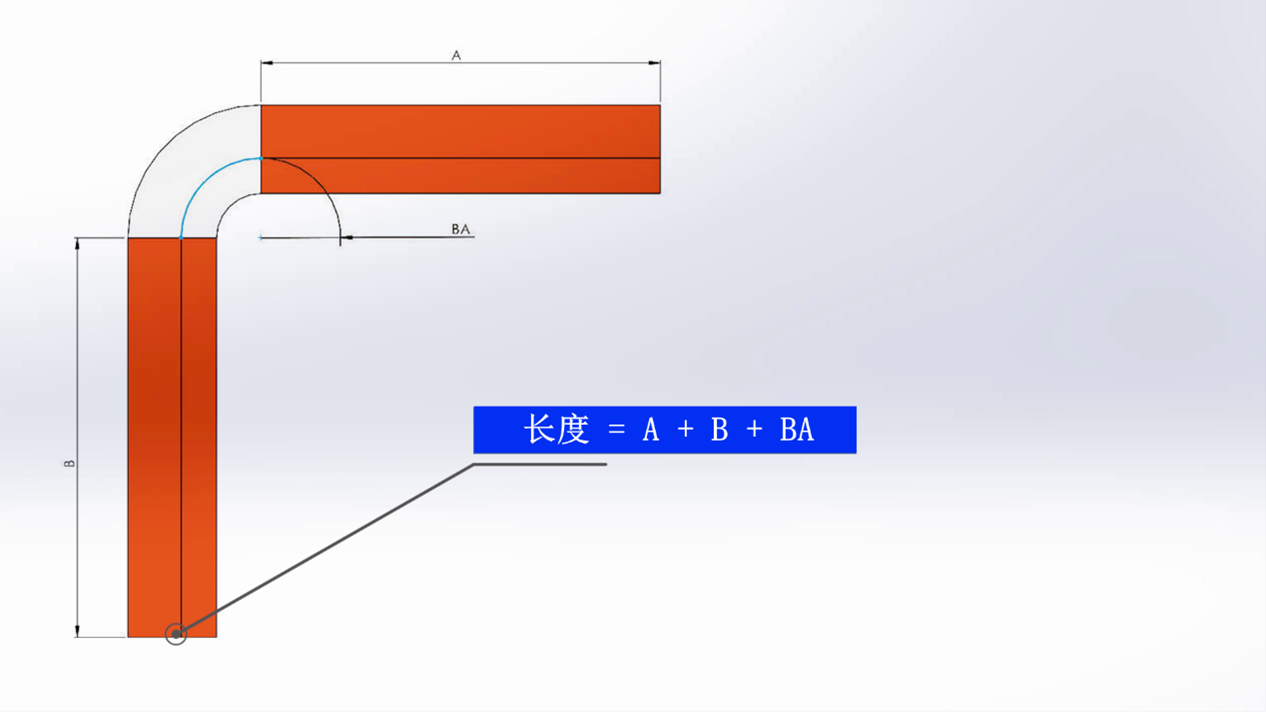

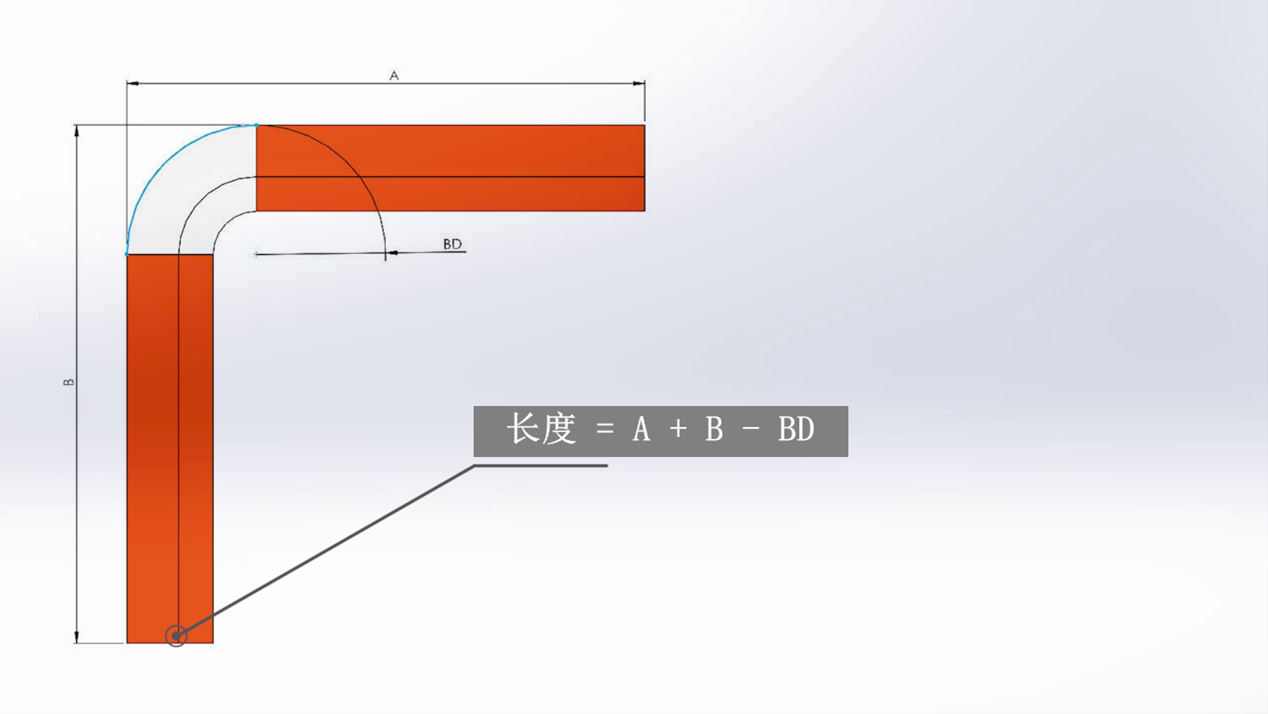

什么是折彎余量/扣除？

折彎余量是三種方法中最準確的一種，它涉及實際測試以確定折彎余量或折彎扣除的正確值。

折彎余量方程特別適用于需要特別高的精度時或使用獨特的材料或折彎設備時。

使用 SOLIDWORKS 優化折彎精度

SOLIDWORKS 3D CAD被鈑金制造商廣泛用于創建、模擬和分析鈑金零件。在 SOLIDWORKS 中，折彎余量在確保虛擬設計與物理結果無縫匹配方面都發揮著關鍵作用。

SOLIDWORKS 根據材料厚度、折彎半徑和折彎角度值計算展開模式。然后，軟件使用 K 因子值來計算所需的彎曲余量。

為了獲得更高的精度，可以采用折彎計算方法，根據行業標準和特定參數實現過程自動化。

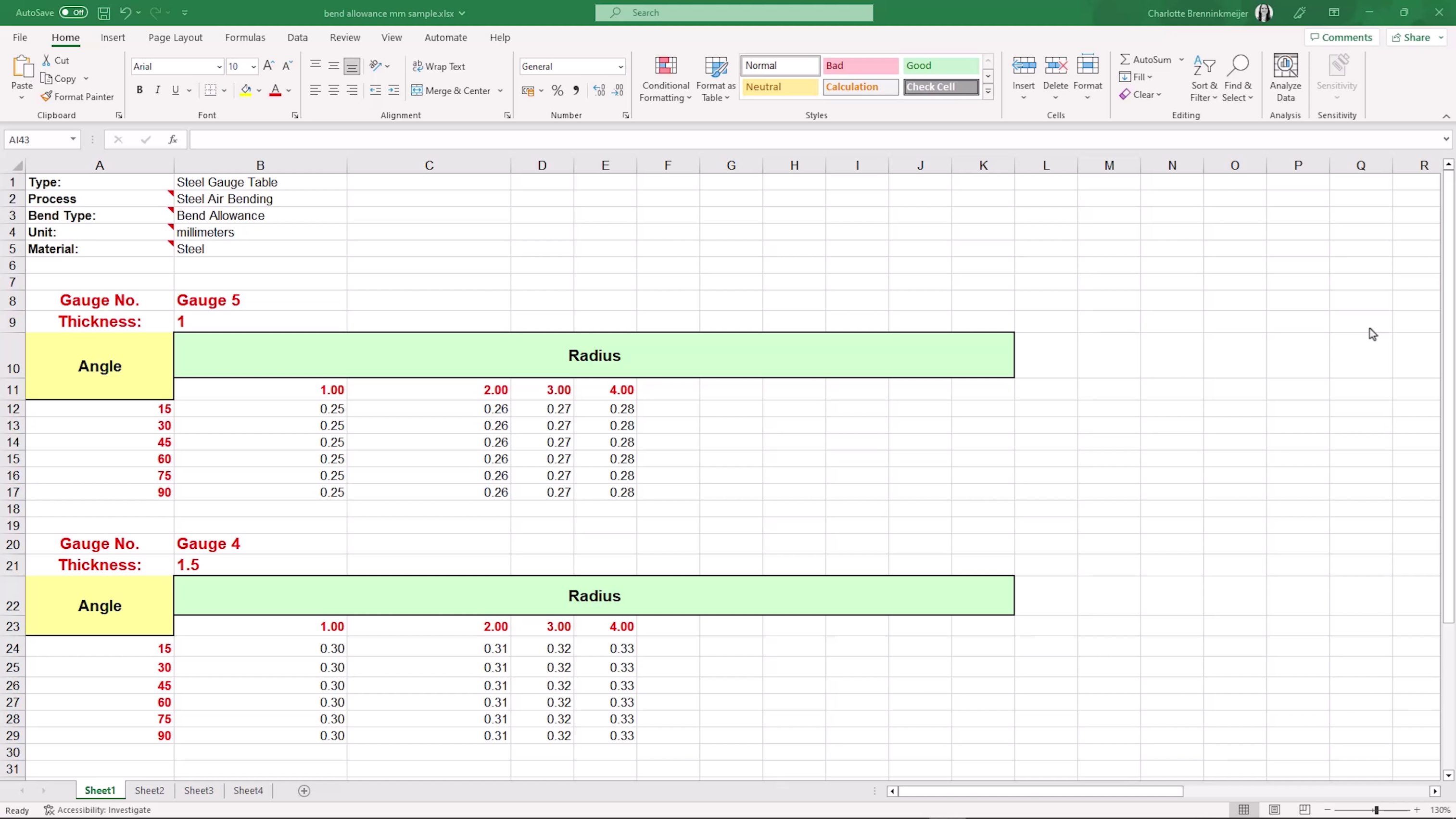

所有這些折彎余量都可以存儲在折彎表或規格表中，并在需要時調用。

只要記住在設備和工具磨損或更換時更新表格即可！
