使用 SOLIDWORKS 中的“保存實體”命令可以輕松地將多實體零件中的實體轉換為單獨的零件文件。

多實體零件環境是 SOLIDWORKS 的巨大優勢。運用零件模式中提供的各項功能，讓您無需創建裝配體即可獲得完整的詳細設計。

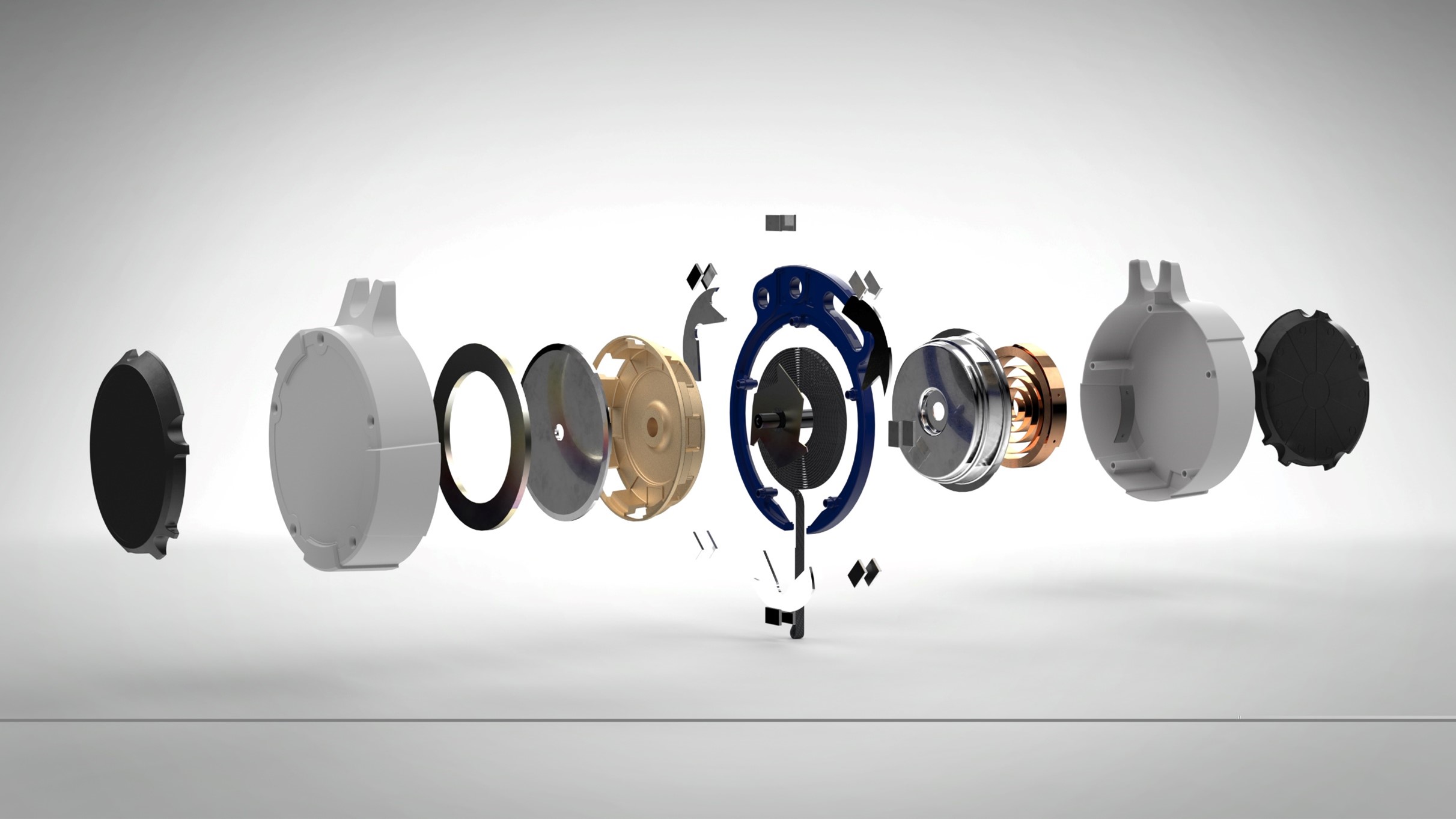

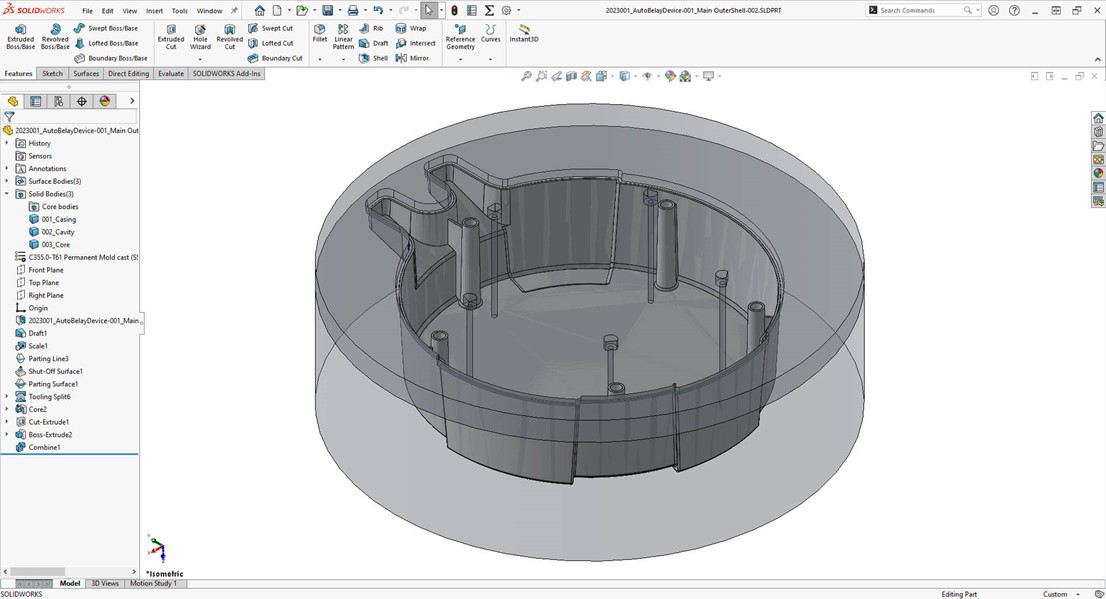

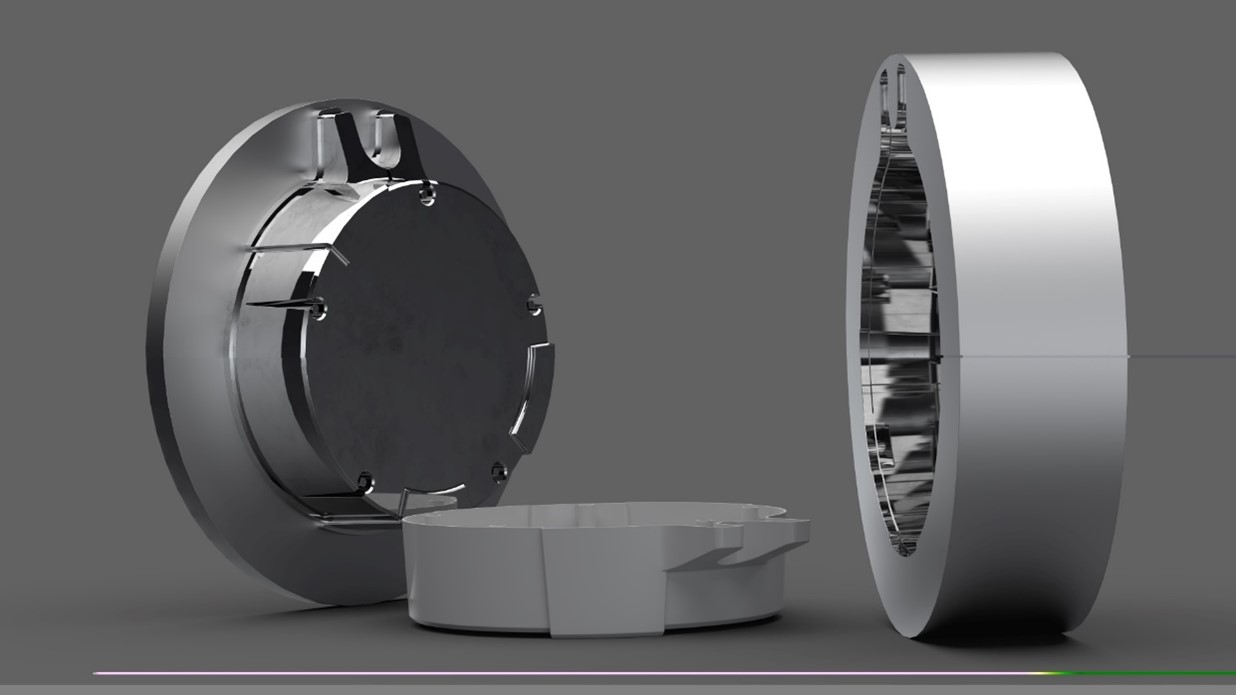

創建多實體零件后，您可能需要將這些實體轉換為裝配體，本例中使用注塑零件外殼做為例子說明如何將實體轉換為裝配體。

如何在 SOLIDWORKS 中保存實體

通過“保存實體”命令，將每個實體導出為自己的零件文件，并可以選擇從所有選定的實體創建裝配體。在保存實體之前，需要準備好用于導出的模型。

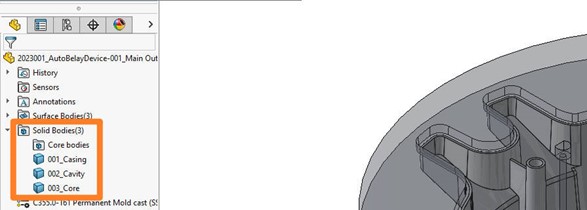

1. 在“實體”文件夾下，單擊實體并按鍵盤上的F2來重命名每個實體。

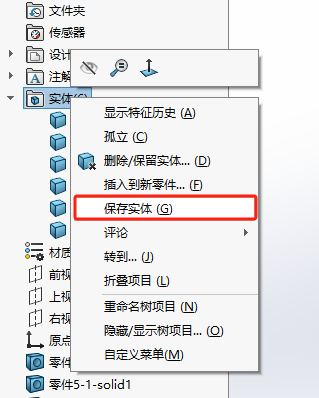

2. 右鍵單擊“實體”文件夾或通過“插入”>“特征”>“保存實體”可以找到“保存實體”命令。

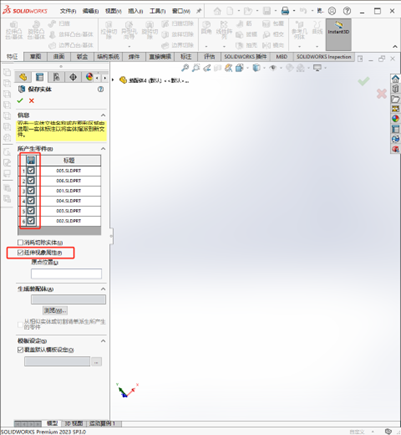

3. 在命令中，您可以通過選中復選框來選擇要導出的實體。單擊“保存”圖標選擇文件中的所有實體。

4. 通過選擇復選框可以將外觀傳播到新零件文件。不選中此選項將從新文件中的實體中刪除所有外觀。

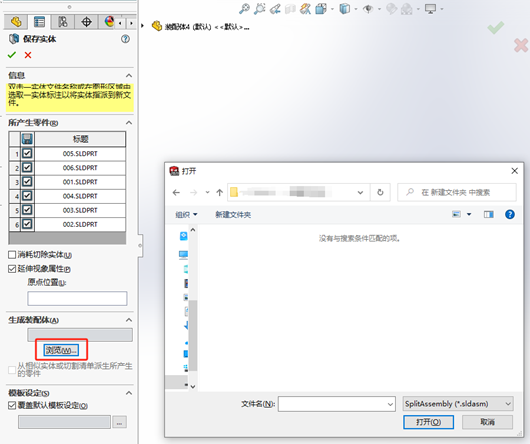

5. 要將實體導出為裝配體，請單擊“瀏覽”按鈕找到所需的目標文件夾并命名該裝配體。

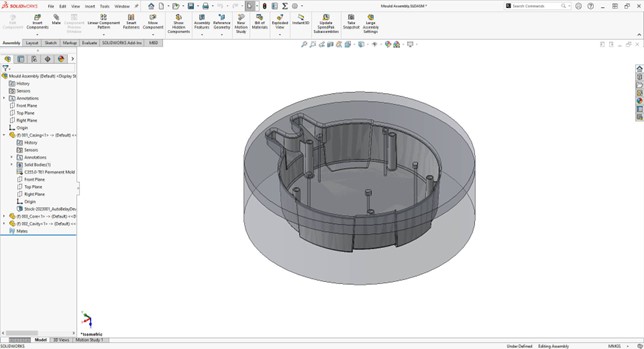

6. 單擊綠色勾號會將實體保存為零件，并通過相對于裝配原點定位零件將它們重新裝配到裝配體中，以便它們插入到正確的位置。





這些新零件被創建為衍生零件，因此在新零件和原始主模型之間創建外部參考。在主模型中，“保存實體”命令在樹中顯示為特征，保持歷史位置。

這意味著對“保存實體”操作之前創建的特征的任何更改都將改變衍生零件，但在執行該命令之后創建的其他特征將不會同步。
