在處理大型裝配體和工程圖時，從SOLIDWORKS軟件角度可以采取許多步驟來提高SOLIDWORKS及其性能, 在這里介紹其中七種方法。

我們首要的建議是優化您的工作站。如果您正在處理超過2000個部件的大型裝配體（特別是如果零部件非常詳細），則需要一個滿足SOLIDWORKS對CPU、GPU、內存和硬盤驅動器要求的工作站。

想了解最做優工具站配置，可參考：適用于 SOLIDWORKS 的最佳 CPU、 顯卡和內存 (solidextend.com)


為SOLIDWORKS優化系統后，您可以檢查以下這7個項目，以使大型裝配體和工程圖的性能更好。

1. 評估大型裝配體

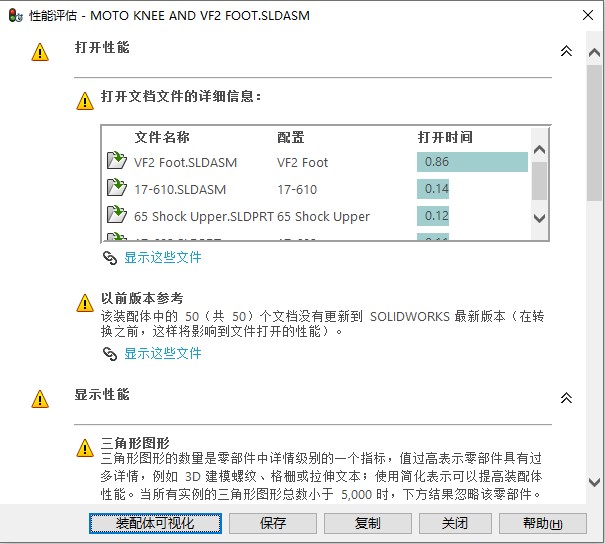

SOLIDWORKS有一個名為“性能評估”的工具，可用于分析大型裝配體或工程圖，并可引導您找到一些提高其性能的方法。尋找到其中對性能影響較大的零部件并加以優化，可顯著提升性能。

2.簡化配置

裝配體中的零件模型中不必要的細節會影響性能。一個好的做法是簡化配置，僅在裝配體中放置所需的高細節零件。在簡化配置中，可以抑制文字、圖案、圓角、草稿和螺紋等功能。SOLIDWORKS需要計算的每一個幾何面都會增加性能問題。

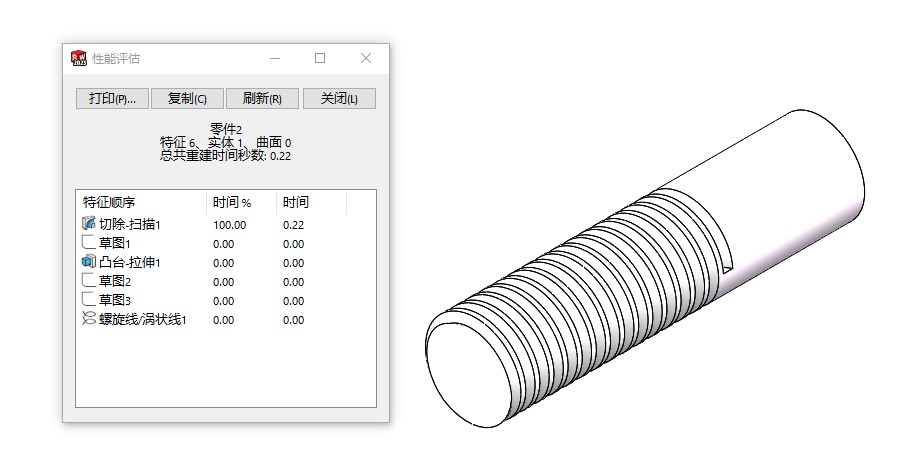

您可以在零件上使用性能評估工具，以查看重建哪些特征所需的時間最長。在簡化配置中壓縮在些特征（在不影響其配合、形狀或功能條件下），并將簡化配置應用于裝配體。

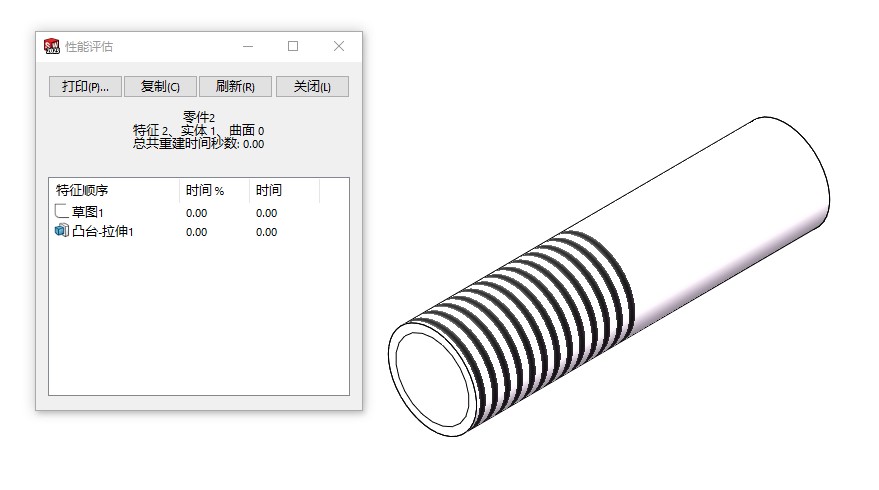

如螺紋，用裝飾螺紋線或光桿來代替實際螺紋結構，可至少節約0.22秒時間。

3.本地緩存文件

將所有引用的文件緩存到本地硬盤并放在一個文件夾中也可以提高速度。來自網絡驅動器的文件往往需要更長的時間才能加載，并且會降低性能。如果您正在其他人可以訪問的項目文件夾中工作，則在部件完成且其他人不需要進行更改后，將其緩存到本地以生成本地緩存。如果您還在使用網絡驅動器形式的文件協作方式，建議了解一下SOLIDWORKS的產品數據管理（PDM）解決方案。

4.不要加載所有圖紙

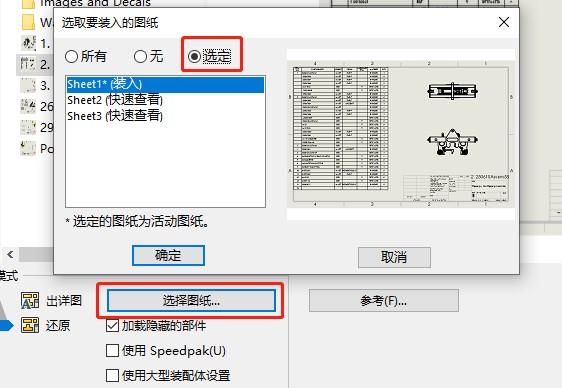

提高性能的一種方法是選擇要加載的特定圖紙。在大型裝配體工程圖中，通常前幾頁包含整個裝配體的視圖，后幾頁用于詳細說明單個零件或子裝配。您可以只加載詳細信息頁面，而將其他頁面作為快速視圖。這節省了大量的處理能力，無需加載每個組件。

要執行此操作，請?jiān)诖蜷_的對話框中選擇或高亮顯示圖形。然后，它將允許您選擇要加載的圖紙。

5.使用輕化或大型裝配體模式/大型設計審閱模式

輕化零部件只將其模型數據的一個子集加載到內存中。根據需要加載剩余的模型數據。具有輕化零部件的模型重建速度更快，因?yàn)樵u估的數據更少。您可以手動將單個零部件、子部件或整個部件設置為輕化模式，或作為大型裝配體模式的一部分自動加載輕型零部件。

大型裝配體模式是提高裝配性能的系統設置集合。您可以隨時啟用“大型裝配體模式”，也可以為零部件數量設置閾值，并在達到該閾值時自動啟用“大型裝配體模式”。大型裝配體模式通常包括使用輕化零部件。

當裝配體超過一定規模時，可啟用大型設計審閱模式，該模式下對模型的操作會受到一定的限制，但是卻可以顯著的提升對大裝配體的操作性能。

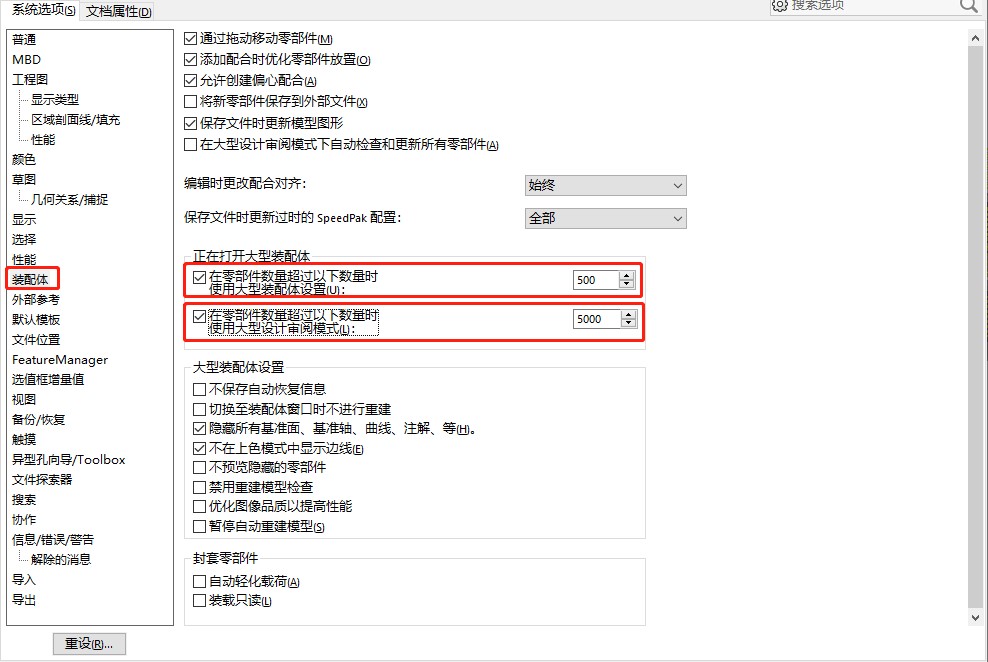

若要自動啟用大型裝配體模式或大型設計審閱模式，請轉到“工具”、“選項”、“系統選項”和“裝配體”，并選中每個復選框。

6.使用SpeedPak

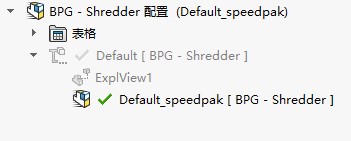

SpeedPak可在不丟失引用的情況下創建裝配體的簡化配置。如果您使用非常大且復雜的部件，使用SpeedPak配置可以在處理部件及其圖形時顯著提高性能。

在圖形中標注SpeedPak配置時，只能標注SpeedPack中包含的邊緣（以黑色顯示）。SpeedPak中未包含的邊緣以灰色顯示。

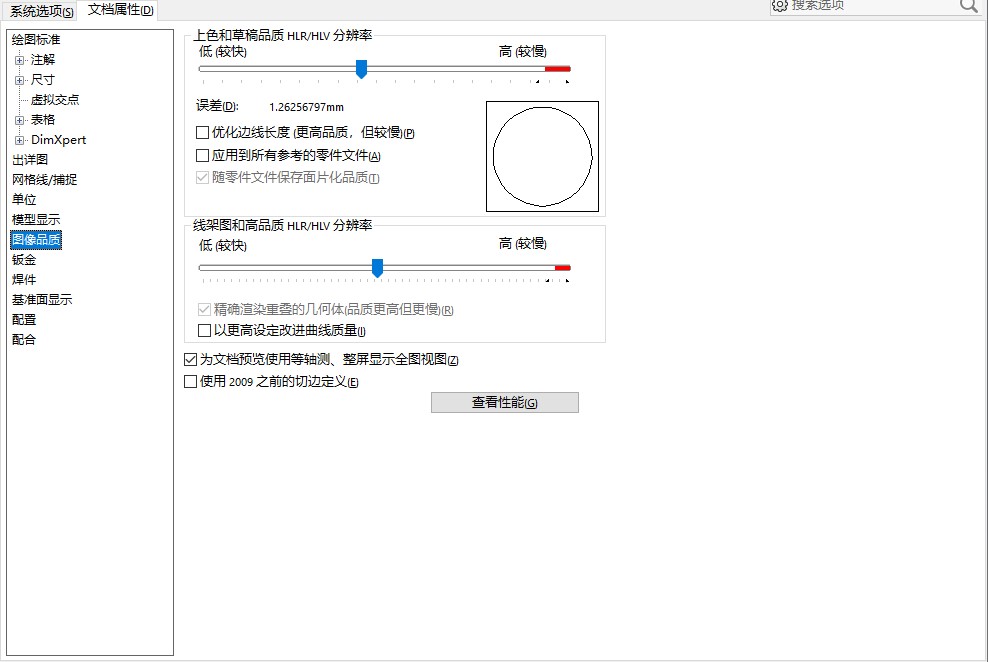

7.調整圖像品質設置

• 1.上色和草稿品質HLR/HLV分辨率控制上色渲染輸出的曲面細節。分辨率設置越高，模型重建速度越慢，但曲線越精確。




• 2. “應用于所有參考文檔”選項僅適用于裝配體。這將設置應用于活動文檔引用的所有零件文檔。




• 3.  線架圖和高品質HLR/HLV分辨率控制圖形中模型邊緣的圖像質量。分辨率設置越高，屏幕重繪速度越慢，但顯示質量越高。

要更改這些設置，請轉到“工具”、“選項”、“文檔屬性”和“圖像品質”。

注意：為了獲得更好的性能，同時保持良好的顯示輸出，請將滑塊設置在條的中間位置。
