SOLIDWORKS自頂向下建模入門指南

創建SOLIDWORKS裝配體文件有兩種方法：自底向上的裝配體建模和自頂向下的裝配體建模。在這個入門指南中，我們將解釋兩者之間的區別，并演示如何創建自頂向下的裝配體。

自底向上與自頂向下裝配體建模

在SOLIDWORKS中自底向上與自頂向下裝配體建模有什么不同？

 自底向上建模

自底向上的裝配體建模，就是將已經完成的SOLIDWORKS零件添加到裝配體文件中的過程。通過使用配合特征定位添加到裝配體中的零件文件。配合將零部件的面和邊與裝配體中的平面和其他面/邊相關聯。此方法類似于真實世界中產品的組裝。

 自頂向下建模

在自頂向下裝配體建模中，零件的一個或多個特征由裝配體中的某個元素定義，例如布局草圖或其他零件的幾何圖元素。

正如下面的步驟所展示，我們將從一個SOLIDWORKS裝配體開始，該裝配體已經有一個焊接件零件文件。使用自頂向下的裝配建模方法，我們將在裝配體文件中新建立一個鈑金零件。

使用使用自頂向下的裝配建模方法，從一個已經有焊接件零件的SOLIDWORKS裝配體開始，在裝配體中新建立一個鈑金零件。

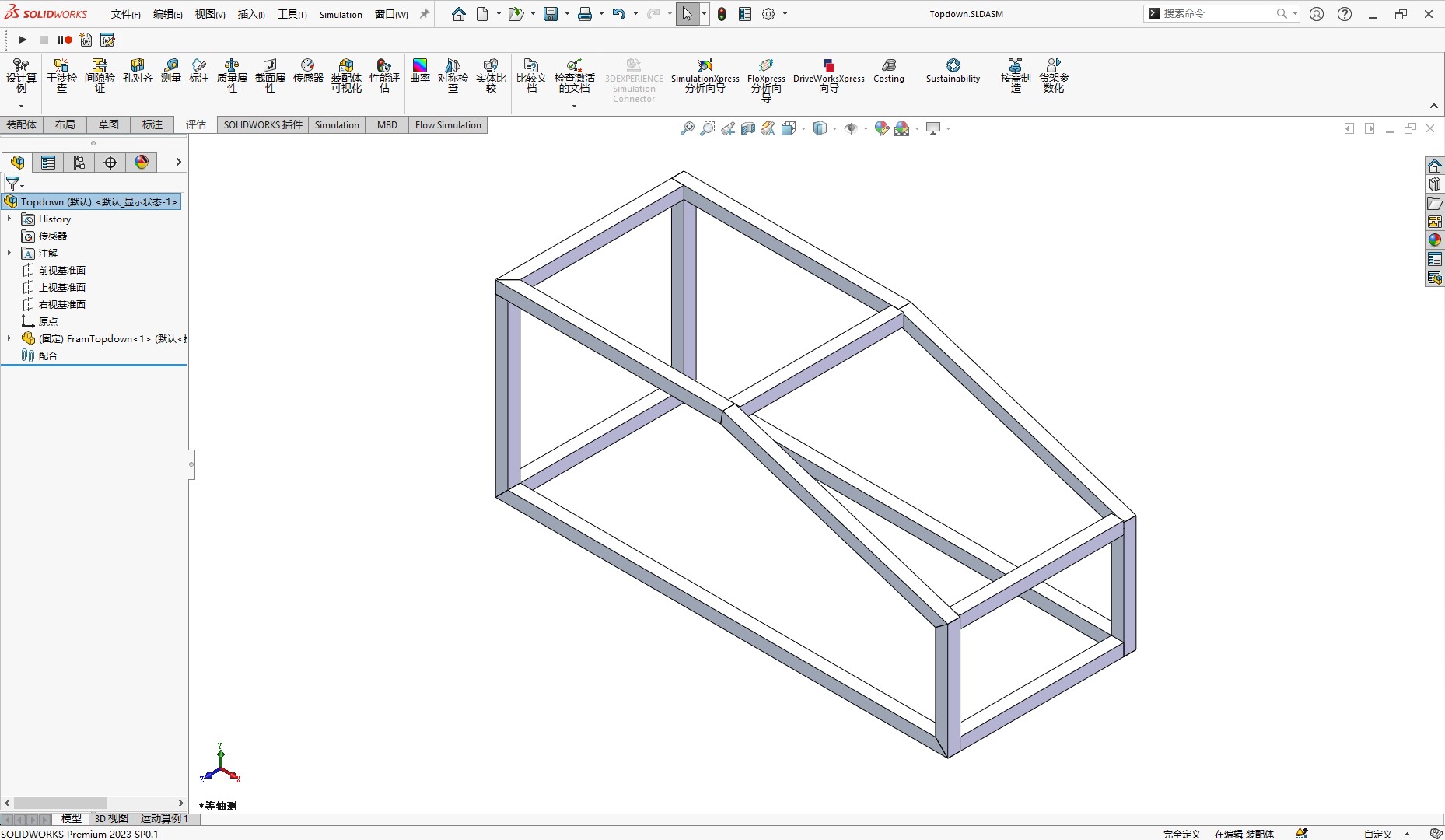

一 、創建一個新的裝配體

下面的示例步驟將展示，使用自頂向下的裝配建模方法，從一個已經有焊接件零件的SOLIDWORKS裝配體開始，在裝配體中新建立一個鈑金零件。

2 、在裝配體選項卡中，點擊“插入零部件”下拉箭頭，選擇“新零件”

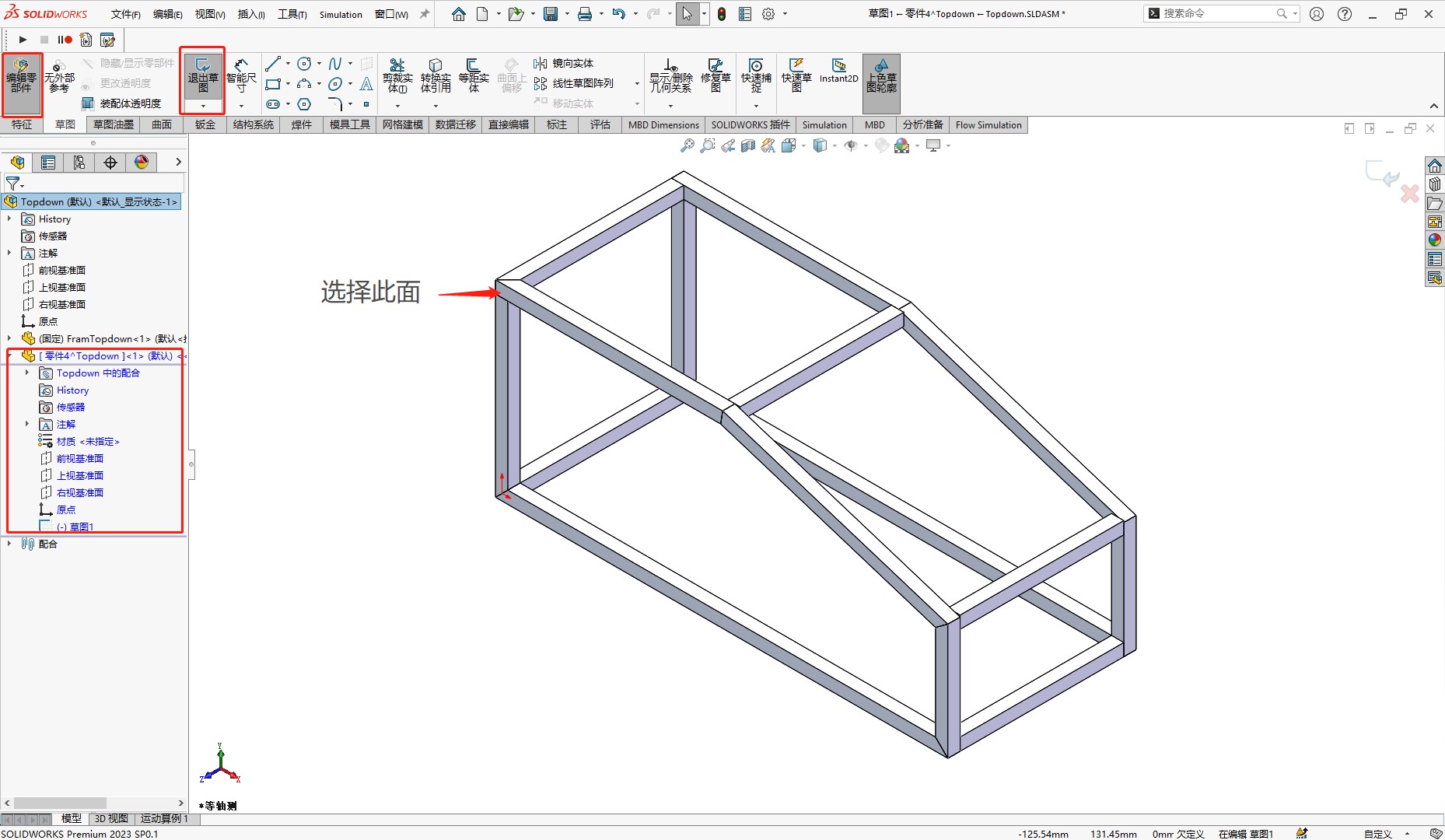

3、選擇方管的側面為草圖基準面，一個新的零件裝被插入到裝配體中，該零件特征樹顯示為藍色表示零件處于編輯狀態，同時進入草圖編輯狀態。

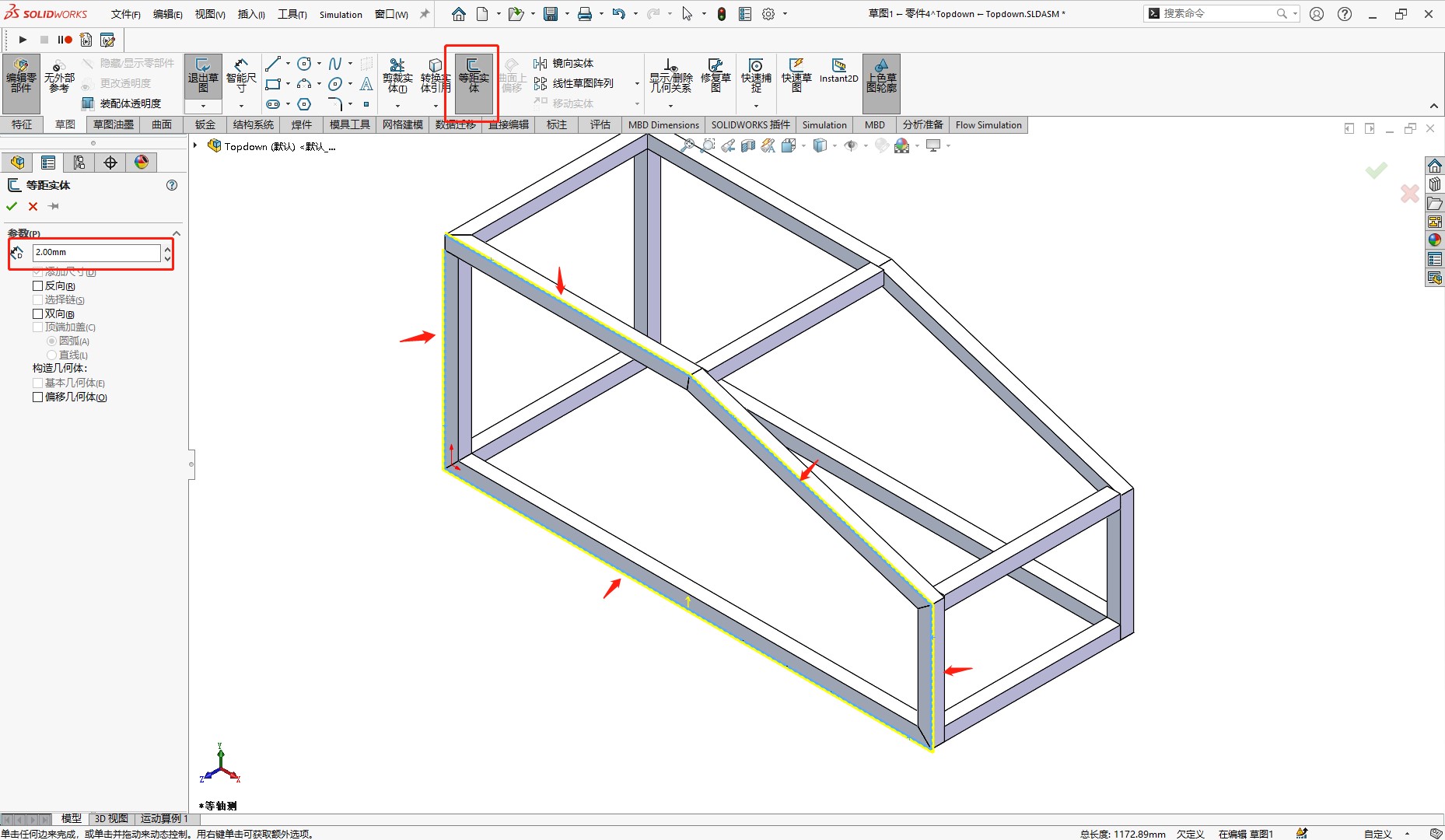

4、為保證鈑金零件能夠完全覆蓋焊件框架，同時又與焊件外輪廓一致，我們使用草圖工具中的“等距實體”功能，等距距離設置為2mm。

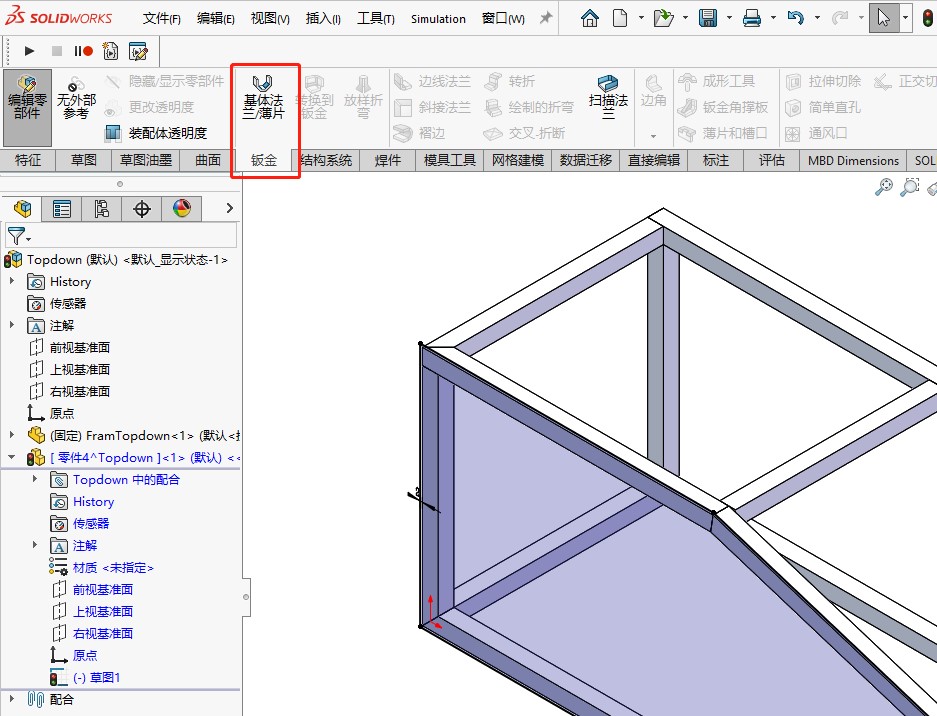

5、在鈑金選項卡中選擇“基體法蘭”

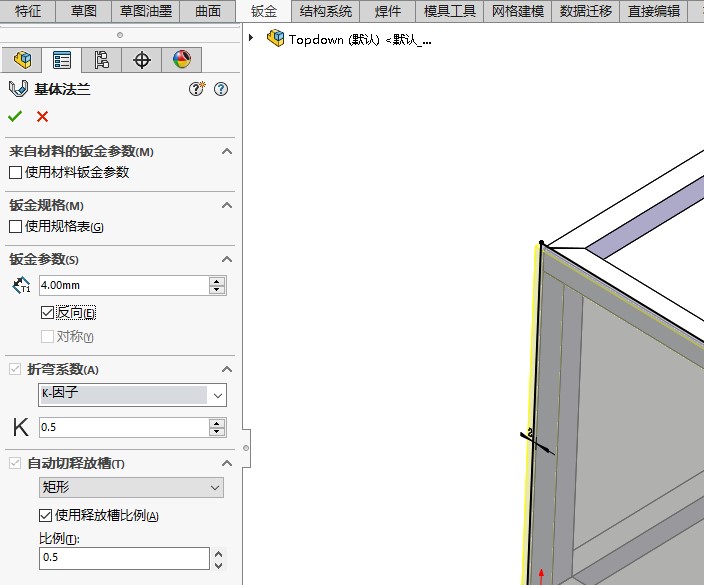

6、選擇合適的鈑金參數并完成基體法蘭的繪制。

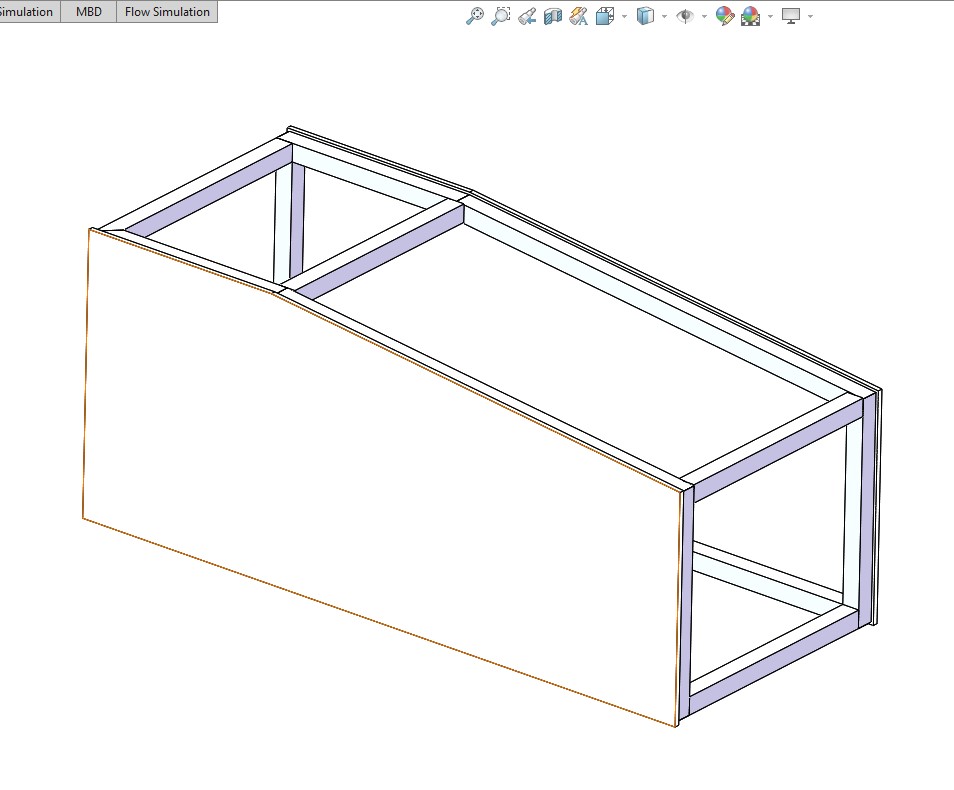

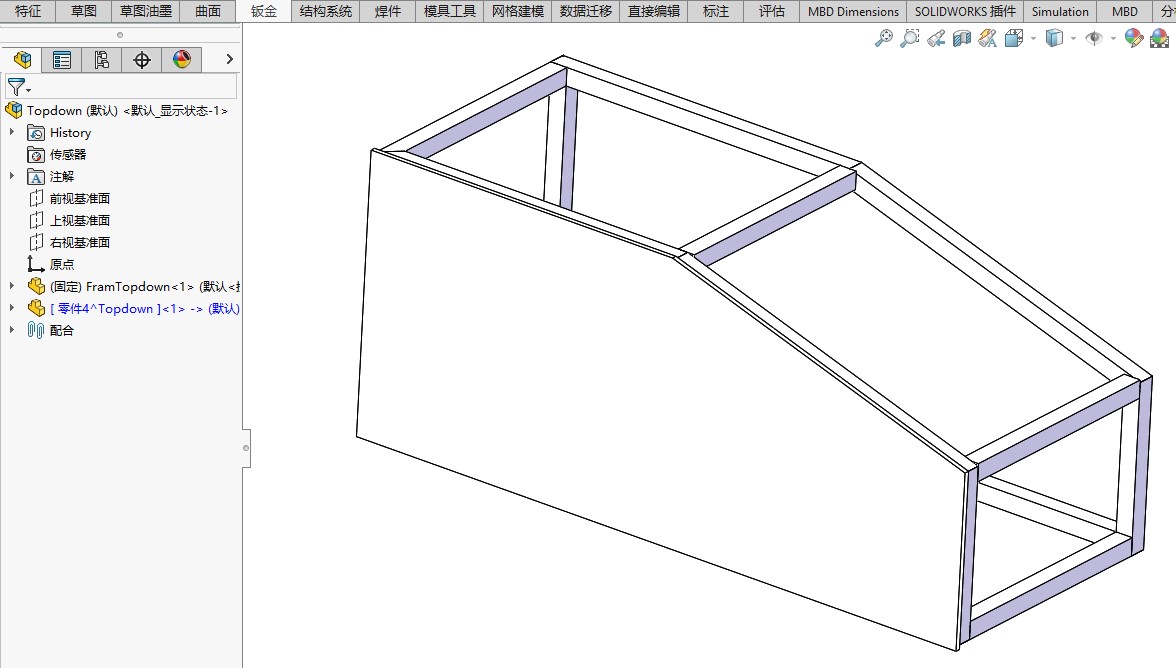

7、新生成的鈑金零件很好的匹配了焊件結構的外輪廓。

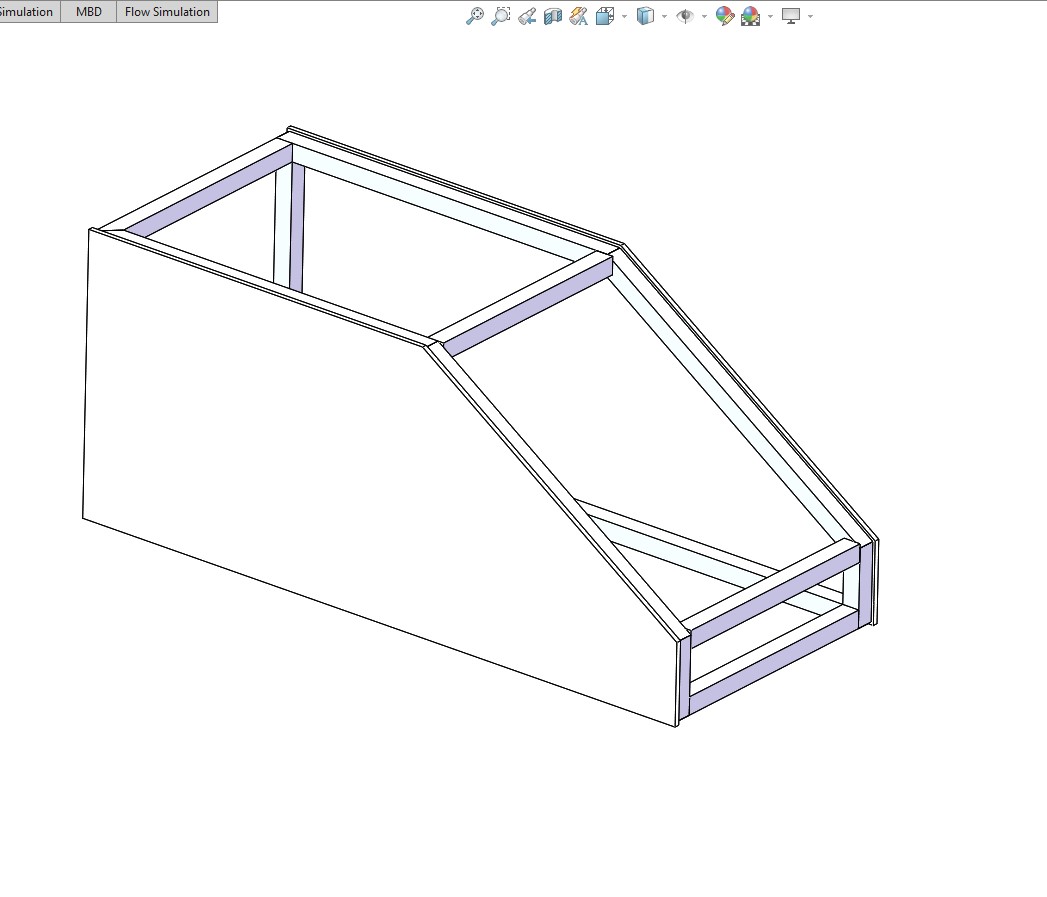

8、焊件結構的兩側都由鈑金覆蓋，因此，我們將新生成的鈑金零件在裝配體中做一個鏡像。

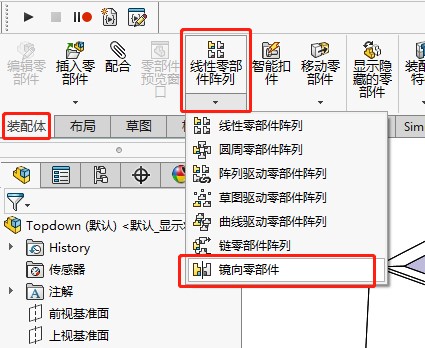

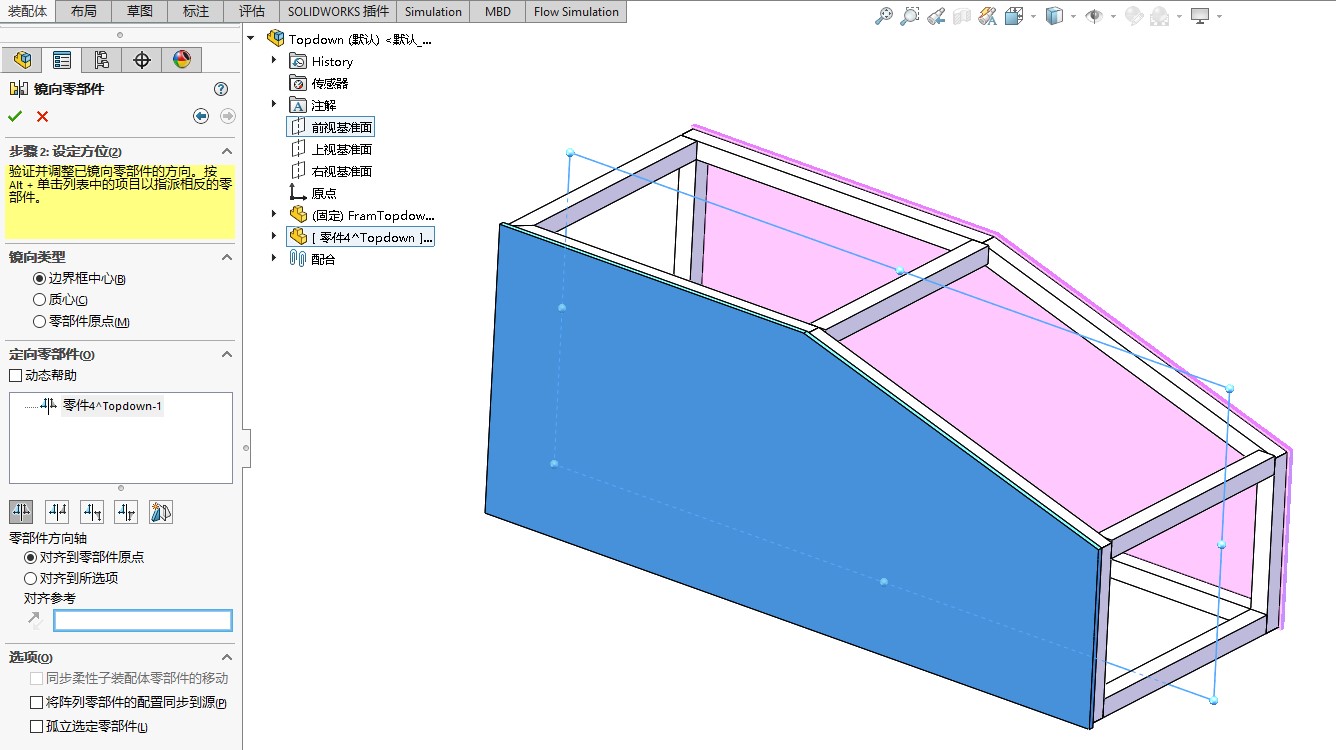

退出零件編輯狀態，在裝配體選項卡中選擇“線性零部件陣列”下拉箭頭，選擇“鏡像零部件”，選擇合適的對稱面，以完成零件鏡像。

9、因為鈑金零件的輪廓參考的焊件的結構連線，所以，當焊件尺寸發生變化時，鈑金的尺寸也將進行更新。

.

二、保存虛擬零部件

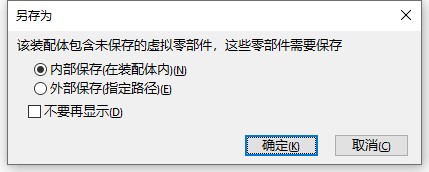

當我們保存裝配體時，對于新建的鈑金零件，將有兩個選項

• 內部保存（在裝配體內），表示零件不會出現在文件夾中，僅在打開裝配體時可以看到。

• 外部保存（指定路徑），表示零件將保存于所指定的文件夾中。

三、自頂向下建模的優勢

正如此示例所展示，側板是在裝配體內部創建的。我們不需要在將單個文件插入到裝配體中之前創建它們，也不需要在添加配合條件和調整面板的形狀以匹配焊接件的設計變更。通過更改焊接件的形狀，可以輕松調整側板，確保所有零件都精確更新。如果虛擬文件不用于任何其他裝配體，則可以在裝配體內部保存該文件。

四、自頂向下建模的不足（保存外部文件）

由于零件是在父裝配體中創建的，因此必須在父裝配體的上下文中對零件文件進行更改。這就是為什么在初步設計工作中應主要考慮自頂向下的裝配方法。設計完成后，請考慮打開包含外部參照的文件，并完全定義特征和草圖。
