在SOLIDWORKS中，FilletXpert工具可用于快速創(chuàng)建、修改、添加或刪除多個圓角。它還可以用于在需要時自動重新排序圓角，或調(diào)用FeatureXpert來解決圓角錯誤

打開圓角專家功能

可以通過先啟用圓角功能來訪問圓角專家，插入-特征-圓角，在圓角命令的屬性面板中，選擇FilletXpert標簽，切換到圓角專家功能。

添加圓角

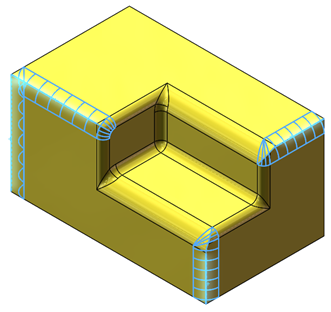

若要添加其他圓角，請激活“添加”選項卡。輸入半徑并選擇所需的邊。單擊“應用”，在不退出PropertyManager的情況下添加圓角。

更改圓角

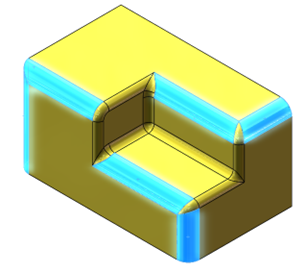

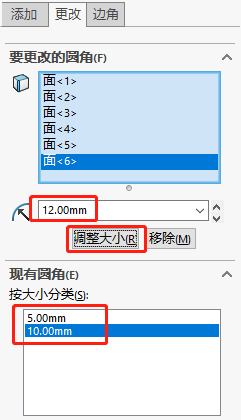

在本例中，我們需要將所有10mm圓角更改為12mm。為此，激活“更改”選項卡并選擇現(xiàn)有圓角下面列出的10mm半徑值，這樣會選擇所有符合條件的面，輸入新的半徑值，然后單擊“調(diào)整大小”。

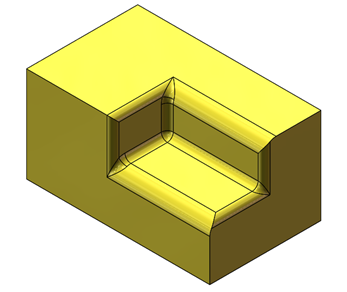

要刪除其中一個圓角，選擇需要刪除的圓角面，然后單擊“移除”。

邊角

“邊角”選項卡可用于選擇替代圓角或復制三個圓角在單個頂點相交的圓角。如果圓角符合標準，將顯示此圖標。如果邊角不符合標準，則顯示此圖標。在這里，我們選擇了要更改的邊角，單擊“顯示選擇”并選擇了所需的拐角條件（第二種）。

要復制邊角，請選擇要復制的邊角。如果選中“激活高亮顯示”選項，則在復制目標框中單擊時，可用的邊角將高亮顯示。選擇要應用圓角的兩個角，然后單擊“復制到”。

最終效果如下圖
