當我們工作時，我們會遇到有兩個相似的文檔，并且需要查看他們的不同之處。大家都知道，在Office中有兩個文檔的比較功能。那實際上呢在SOLIDWORKS中也有這樣的功能，那就是SOLIDWORKS的插件SOLIDWORKS Utilities。

SOLIDWORKS Utilities 是一套工具，可讓您詳細檢查實體模型的幾何體，并與其他模型作比較。之所以說是一套工具，是因?yàn)樗韵聨讉€(gè)主要功能：

比較文件：比較兩個 SOLIDWORKS 文件（包括同一模型的兩個配置）的屬性。 您可比較相同類型或不同類型的兩個文檔。 此公用程序可識別文件屬性、文件屬性等中的不同之處。

比較特征：識別實體特征在同一零件的兩個版本之間的區別。此公用程序識別零件的兩個版本中的獨特和修改的面。

比較幾何體：識別在同一零件的兩個版本之間的幾何差異。此實用程序識別兩個零件中的獨特和修改的面。它還可計算兩個零件（或裝配體）的共同體積和添加的材質以及刪除的材質的體積。

比較材料明細表：從兩個 SOLIDWORKS 裝配體或工程圖文檔比較材料明細表 (BOM)。 比較結果將列出遺失列和行、額外列和行以及失敗的行。

接下來，讓我們通過一個實例，更進一步的了解SOLIDWORKS Utilities。

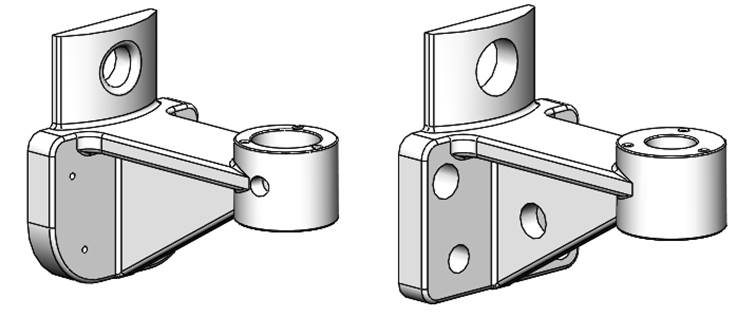

這里我們有兩個如圖所示的相似模型，我們要通過SOLIDWORKS Utilities工具，詳細的了解這兩個模型之間的不同。

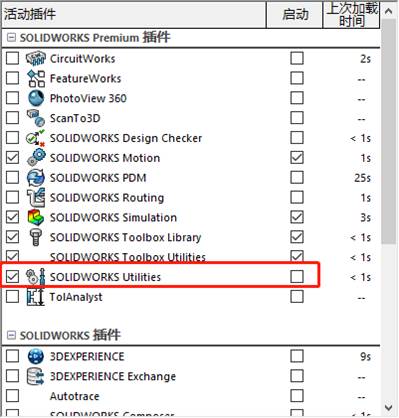

首先，通過插件，勾選并加載SOLIDWORKS Utilities插件

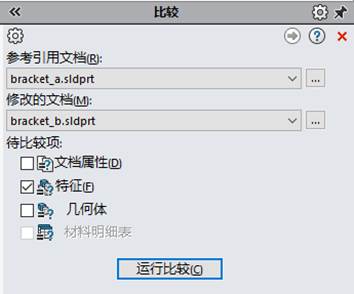

同時打開我們要對比的兩個文件，通過菜單“工具-比較-特征”來啟用SOLIDWORKS Utilities，在右側任務窗格中，出現比較面版，在“參考引用文檔”項選擇一個文件作為原始文檔，在“修改的文檔”項中選擇另一個文件作為修改文件，這里我們將進行特征的比較。

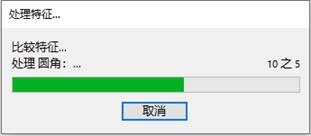

點擊“運行比較”，在短暫的“處理特征”之后，為我們顯示出兩個文件差別對比。

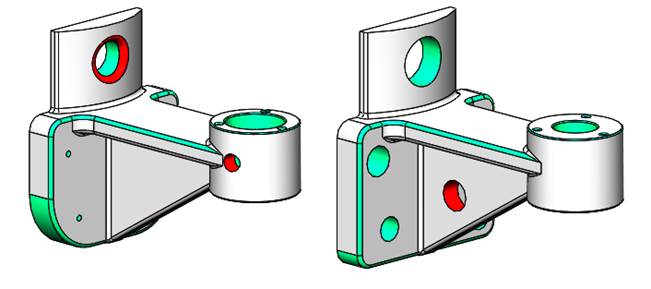

通過不同顏色的標示，展示了兩個零件所存在的不同之處。此處紅色表示該零件中所獨有的特征，綠色表示在兩個零件中有修改（不同）的特征。（提示：通過面版左上角的 圖標，可進行設置對方框?qū)︻伾M(jìn)行自定義）

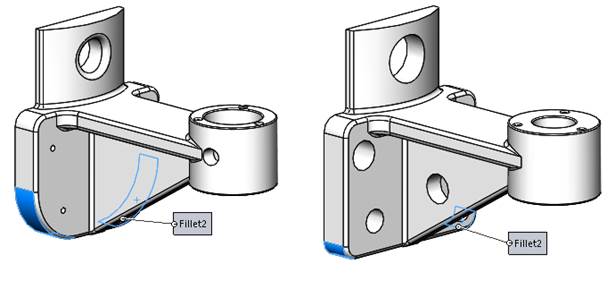

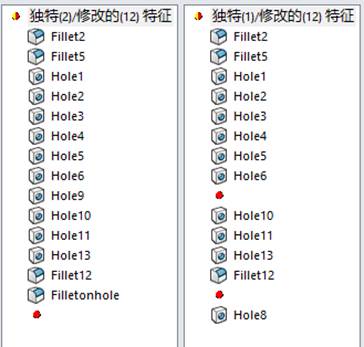

同時，在面版中也詳細列出了所有有修改和獨特特征。在列表中點選某特征，將在視圖窗口中單獨顯示該特征在該零件的具體位置。

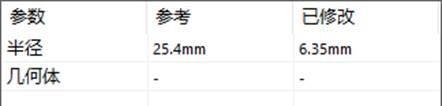

在面版下半部，則顯示了該特征的詳細信息。

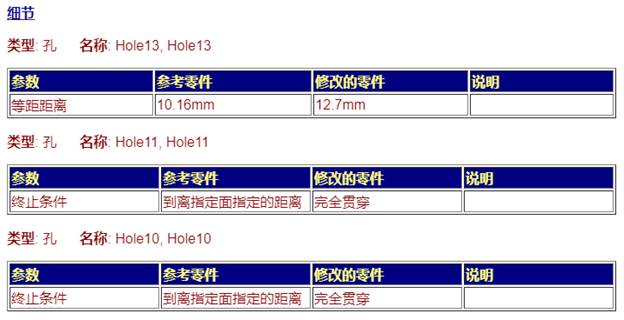

點擊左上角的 按鈕，可保存html格式的對比報告。部分截圖展示如下
